Тяжёлый танк «Тигр»

Барятинский Михаил Борисович

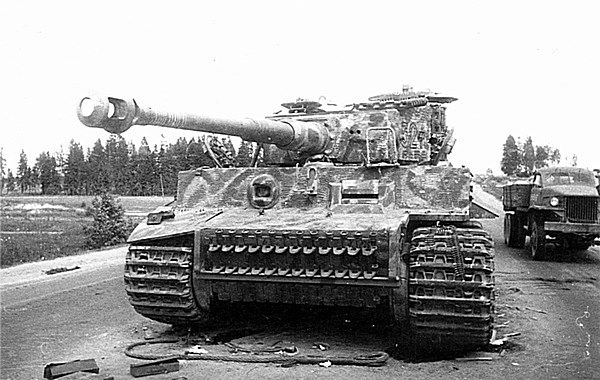

Красноармейцы осматривают подбитый «Тигр» позднего выпуска с новой ходовой частью из состава тяжёлого танкового батальона моторизованной дивизии «Великая Германия». Румыния, весна 1944 года.

Представим себе следующую ситуацию: дуэль между «Тигром» и ИС-2 в идеальных (ровная местность, дистанция до 1000 м) и равных (качество прицелов, уровень подготовки наводчиков, полный боекомплект, пушка с клиновым затвором) условиях. При этом заложим 50-процентную вероятность поражения — первым выстрелом и договоримся, что оба танка дадут промах (в случае попадания и говорить не о чем), но обязательно должны попасть вторым снарядом, что в реальной жизни часто и бывало. Что же происходит дальше?

Заряжающий

ИСа берёт из боеукладки, расположенной в кормовой нише башни, 25-кг снаряд и вкладывает его в ствол, затем прибойником досылает его вперёд так, чтобы ведущий поясок прочно (со звоном, как сказано в «Руководстве») заклинился в начале нарезов канала ствола. Опытный заряжающий досылает снаряд рукой, что ускоряет процесс. Затем заряжающий берёт 15-кг гильзу с зарядом с правой стенки башни (мы договорились, что боекомплект полный, а значит, после первого выстрела в башне ещё осталась одна гильза с зарядом, за следующей придётся «нырять» вниз, поскольку остальные гильзы расположены в корпусе ИСа), вкладывает её в ствол и досылает. При этом затвор закрывается автоматически. Заряжающий докладывает — «Готово», командир танка произносит — «Огонь», а наводчик, который за время заряжания успел откорректировать прицел, нажимает на спуск и производит выстрел. Впрочем, стоп! При всех наших условиях у самого тренированного заряжающего на всё выше сказанное уйдёт минимум 20 секунд, а значит, как ни горько это признать, он не успеет закончить процесс заряжания, потому-что на 8-й секунде в башню ИСа влетит 88-мм немецкий снаряд, а на 16-й — второй! Таким образом, при первом промахе «Тигр» со скорострельностью своей пушки 6–8 выстр/мин не оставил ИС-2 ни одного шанса на второй выстрел. Даже если бы наших танков было два, то «Тигр», поразив первый ИС, успевал бы дать первый выстрел по второму на 4 секунды раньше ответного. В итоге получается, что для гарантированного поражения одного «Тигра» вторым выстрелом необходимо иметь три танка ИС-2.

Так, собственно, и бывало. В большинстве случаев вне зависимости от типа танка (Т-34-85, например, не уступал по скорострельности пушки, но ему ещё нужно было подойти на дистанцию эффективного, с точки зрения бронепробиваемости, выстрела) победа над «Тигром» одерживалась при численном превосходстве. И наши танкисты, и союзные стремились быстрее сблизиться с «Тигром», чтобы уравнять шансы. Так, собственно, и погиб Виттман: канадские (или польские) «шерманы» сблизились с ним и расстреляли почти в упор. Немцы же, наоборот, старались вести огневой бой на больших дистанциях, в полной мере используя достоинства своего вооружения.

На малых дистанциях боя «Тигр» терял свои основные преимущества в вооружении и броневой защите. Интенсивно маневрировать он не мог. Тут в полной мере сказывался основной его недостаток — слишком большая масса, вызванная нерациональным расположением броневых листов корпуса и башни, применение ходовой части с шахматным расположением катков, а также стремление добиться минимального соотношения L/B, приведшее к увеличению ширины корпуса.

Расположив более тонкие броневые листы под большими углами наклона, конструкторы «Пантеры», например, смогли добиться почти аналогичных «Тигру» параметров защищённости, существенно снизив при этом массу корпуса и башни.

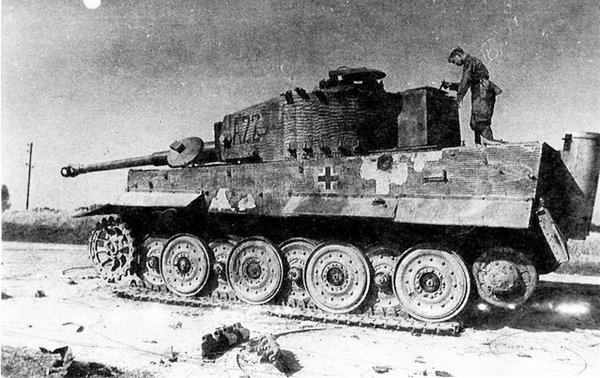

Повреждённый «Тигр» из 505-го тяжёлого танкового батальона. 12 белых колец на стволе орудия соответствуют числу танков, подбитых этой машиной. Белоруссия, июль 1944 года.

Ходовая часть с шахматным расположением катков, обеспечивая танку ряд преимуществ перед традиционной (плавность хода, меньший износ резиновых бандажей), кроме сложности в производстве и эксплуатации, была очень тяжёлой. Суммарная масса опорных катков «Тигра» составляла 7 т, а у ИС-2, например, — 3,5. Общий же вес ходовой части с гусеницами у «Тигра» равнялся 14 т, у ИС-2 — 9,3. Соответственно 24,6 % и 20,2 % от массы машины. Можно предположить, что, расположив броневые листы под рациональными углами наклона и несколько уменьшив их толщину, применив традиционную ходовую часть и, наконец ограничив значение L/B= 1,5 (как у «Пантеры»), немцы могли бы снизить массу «Тигра» до 45–46 т. При этом удельная мощность возросла бы до 14 л.с./т, а удельное давление существенно понизилось, что положительно сказалось бы на подвижности и проходимости танка. Был бы исключён напрямую связанный с перегруженностью перегрев двигателя и трансмиссии. А ведь выход из строя именно этих агрегатов являлся наиболее распространённой технической неисправностью «тигров», от которой не смогли

избавиться до конца войны.

Тем не менее, по мнению автора, несмотря на некоторые недостатки, по совокупности основных оценочных параметров (вооружение, защищённость, подвижность) «Тигр» являлся лучшим тяжёлым танком Второй мировой войны. Конкуренцию ему мог составить только ИС-2, не уступавший «Тигру» ни в чём, кроме вооружения.

БОЕВЫЕ МАШИНЫ НА БАЗЕ ТАНКА «ТИГР»

«ФЕРДИНАНД»

В сентябре 1942 года, в соответствии с указанием Гитлера, началась работа по переделке 90 изготовленных заводом Nibelungenwerke шасси VK 4501(Р) в штурмовые орудия, вооружённые 88-мм пушкой Рак 43/2 и с лобовой бронёй 200 мм. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось производить сборку новых САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III — основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8-cm Рак 43/2 Sfl L/71 Panzerj"ager Tiger(P) Sd.Kfz. 184 и название Ferdinand (бальзам на душу доктора Фердинанда Порше), производилась на заводе Nibelungenwerke.

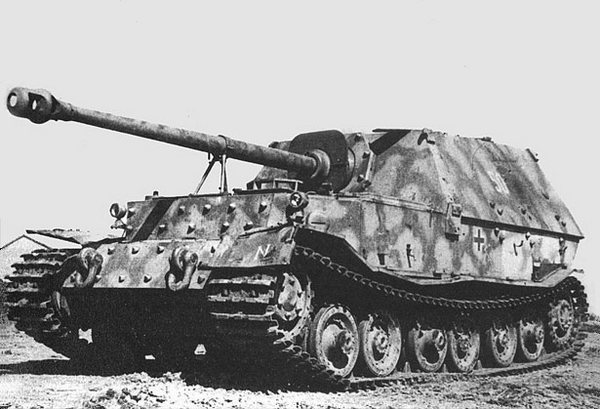

САУ «Фердинанд» 5-й роты 654-го дивизиона истребителей танков, захваченная на Курской дуге. НИБТПолигон, 1943 год.

Лобовые 100-мм листы корпуса танка Tiger(P) были усилены тоже 100-мм броневыми листами, закреплёнными на корпусе болтами с пулестойкой головкой. Таким образом, лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки.

В передней части корпуса располагались рабочие места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. при 2600 об/мин каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Тур aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495aAC мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью специальных электромеханических бортовых передач передавался на ведущие колёса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось дублирование другой.

Ходовая часть «Фердинанда» применительно к одному борту состояла из 6 опорных катков, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной ещё на опытном шасси VK 3001(Р). Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Каждая гусеница состояла из 109 траков шириной 640 мм.

В полностью бронированной прямоугольной рубке, закреплённой на кормовой части корпуса с помощью болтов, была установлена 88-мм пушка Рак 43/2 с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения был возможен в секторе 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. В боекомплект пушки входили 50 унитарных выстрелов, размещённых на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.

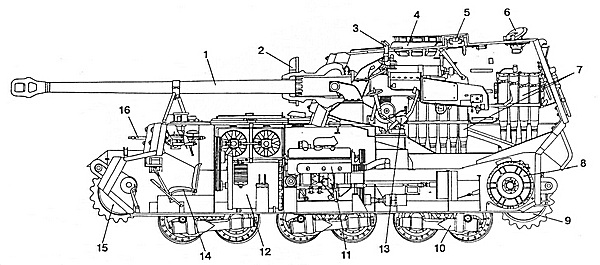

Компоновка САУ «Элефант»:

1 — 88-мм пушка; 2 — броневой щит на маске; 3 — перископический прицел; 4 — командирская башенка; 5 — вентилятор; 6 — лючок перископического прибора наблюдения; 7 — укладка 88-мм выстрелов на стенке боевого отделения; 8 — электромотор; 9 — ведущее колесо; 10 — тележка подвески; 11 — двигатель; 12 — генератор; 13 — сиденье наводчика; 14 — сиденье механика-водителя; 15 — направляющее колесо; 16 — курсовой пулемёт. Гусеничная цепь условно не показана.
