По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с — 193-мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.
Сборка первой машины началась 16 февраля 1943 года, а последний — девяностый — «Фердинанд» покинул заводские цехи 8 мая. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.
Судя по отсутствующей
Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerj"ager Abteilung — sPz.J"ager Abt.). К началу сражения в первом имелось 45, а во втором 44 «фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжёлых боях на северном фасе Курской дуги в районе станции Поныри и понесли большие потери, в основном на минных полях. На месте сражения остался 21 «Фердинанд» — все с повреждённой ходовой частью. Многие из них были подожжены своими экипажами или нашими наступающими пехотинцами. Лишь одна САУ этого типа, которая обстреливалась с разных направлений танками Т-34, имела пробоину в борту, в районе ведущего колеса. Единственным достойным противником тяжёлых немецких самоходок оказалась самоходно-артиллерийская установка СУ-152. 8 июля 1943 года полк СУ-152 обстрелял атакующие «фердинанды» 653-го дивизиона, подбив при этом 4 вражеские машины. Всего же в июле — августе 1943 года было потеряно 39 «фердинандов».

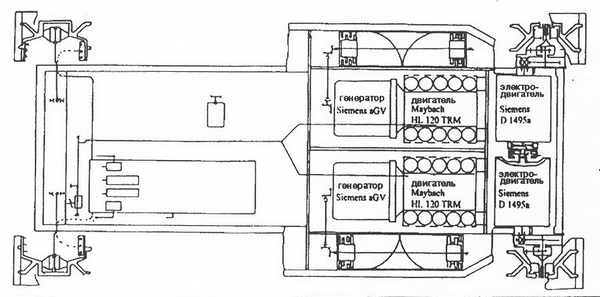

Схема электротрансмиссии САУ Ferdinand — Elefant.
В конце августа 654-й дивизион отвели в тыл и отправили во Францию для переформирования и перевооружения. При этом свои САУ он передал в 653-й дивизион, который в октябре — ноябре принимал участие в оборонительных боях в районе Никополя и Днепропетровска. 16 декабря дивизион покинул передний край и был отправлен в Австрию. Из справки, поданной в Главное командование сухопутных войск, следует, что до 5 ноября 1943 года 656-й полк уничтожил 582 советских танка, 344 противотанковые пушки, 133 других орудия, 103 противотанковых ружья, 3 самолёта, 3 бронеавтомобиля и 3 САУ.

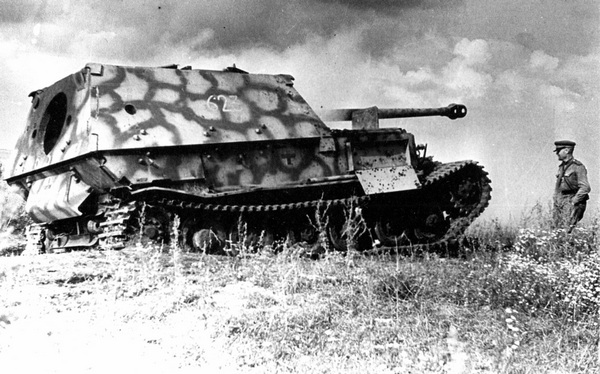

Подбитый «Фердинанд» из 6-й роты 654-го дивизиона. Люк для демонтажа пушки, по-видимому, сорван внутренним взрывом. Обратите внимание на толщину кормовой брони. Центральный фронт, июль 1943 года.
В период с января по март 1944 года на заводе Nibelungenwerke проводилась модернизация 47 оставшихся к тому времени «фердинандов». В лобовой броне корпуса справа была смонтирована шаровая установка пулемёта MG 34. На крыше рубки появилась командирская башенка с 7 приборами наблюдения. На ствол орудия надели броневой щит, а боекомплект довели до 55 выстрелов. Название машины изменили на Elefant (слон).
В конце февраля 1-ю роту дивизиона отправили в Италию, где она участвовала в боях под Анцио, а в мае — июне 1944 года — под Римом. В конце июня роту, в которой оставалось два исправных «Элефанта», перебросили в Австрию.
В апреле 1944 года 653-й дивизион в составе двух рот был отправлен на Восточный фронт, в район Тернополя. В июле в дивизионе, отступавшем уже по территории Польши, имелось 33 исправных самоходных орудия. В августе он понёс тяжёлые потери в боях в районе Сандомира, а в сентябре был выведен в тыл, где после перевооружения на САУ Jagdtiger передал «элефанты» в 614-ю тяжёлую противотанковую роту.

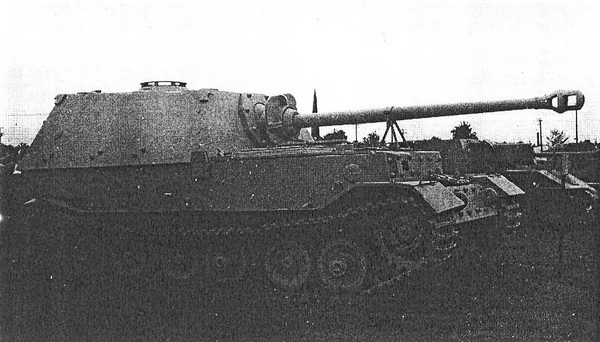

«Элефант»
В конце марта 1945 года вермахт ещё располагал 28 боеготовыми машинами, 12 единиц находилось в ремонте.
До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в музее Абердинского полигона в США «Элефант», который достался американцам в Италии, под Анцио.

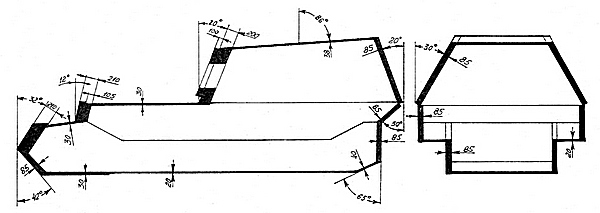

Схема бронирования САУ «Фердинанд».
«ШТУРМТИГР»
5 августа 1943 года Гитлер отдал приказ начать разработку тяжёлого штурмового орудия, предназначенного для уничтожения сильно укреплённых опорных пунктов противника.

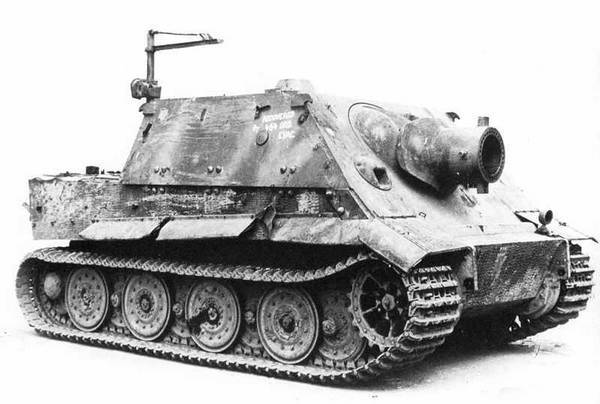

САУ «Штурмтигр», захваченная англичанами в 1945 году.
Первоначально планировалось вооружить новую самоходку 210-мм гаубицей, но в окончательном варианте разработчики остановились на реактивном 380-мм корабельном бомбомёте — Ger"at 562, он же Raketenwerfer 61, который и является наиболее интересной частью этой САУ.
Бомбомёт, выпускавшийся заводом фирмы Rheinmetall-Borsig в Дюссельдорфе, заряжался с казённой части. Замок бомбомёта представлял собой стальную плиту толщиной 65 мм, перемещавшуюся в горизонтальной плоскости с помощью реечного механизма. После заряжания между снарядом и плитой замка оставался зазор 12 см. Такое положение снаряда объяснялось особенностями конструкции ударно-спускового механизма.
Шаровая установка, в которой был смонтирован бомбомёт, допускала его наведение в горизонтальной плоскости до 10° на сторону, а в вертикальной от 0 до 85°.

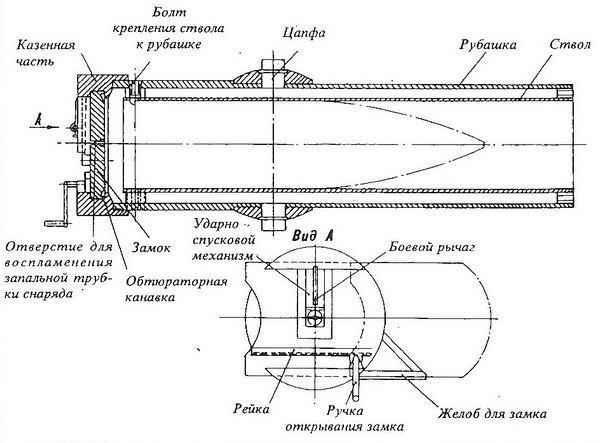

Схема 380-мм бомбомёта Raketenwerfer 61.
Для стрельбы из Raketenwerfer 61 использовались фугасные реактивные снаряды массой 351 кг и кумулятивные — массой 345 кг. Дальность выстрела фугасным снарядом при температуре воздуха +15°С и скорости ветра не более 4 м/с достигала 5600 м. Снаряд состоял из боевого (до 135 кг ВВ) и метательного зарядов и маршевого ракетного двигателя. В дне снаряда имелись 32 наклонных отверстия для выхода газов от ракетного двигателя, за счёт которых ему сообщалось вращение вокруг своей оси, повышавшее устойчивость в полёте. Снаряд покидал ствол с начальной скоростью 40 м/с, а после срабатывания маршевого двигателя разгонялся до 250 м/с. Взрыватель располагался в носовой части снаряда и устанавливался непосредственно перед заряжанием. Задержка срабатывания взрывателя могла устанавливаться в диапазоне от 0,5 до 12 с.
В целях снижения до минимума силы отдачи при выстреле (бомбомёт не имел противооткатных устройств) часть газов, образовывавшихся при сгорании метательного заряда, направлялась в зазор между собственно стволом и 13-мм рубашкой, надетой на ствол. Для выхода газов в торцевом кольце у дульного среза имелось 31 отверстие. Такая конструкция ствола способствовала и его лучшему охлаждению.

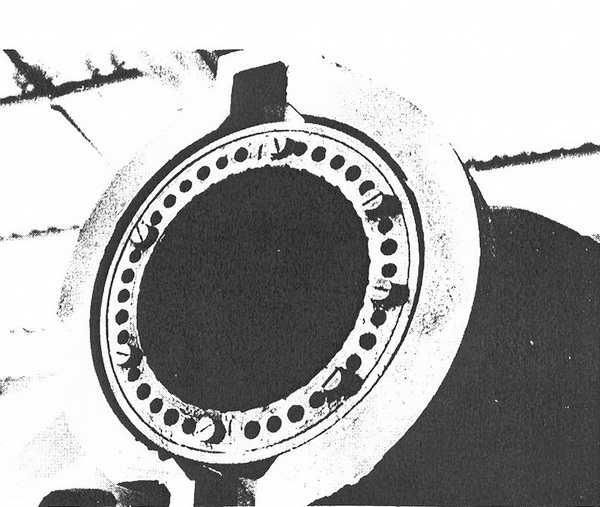

Вид на дульный срез бомбомёта. Хорошо видны отверстия для отвода газов.
