Тяжёлый танк «Тигр»
Шрифт:
Боекомплект пушки состоял из 92 выстрелов, пулемётов — из 5100 патронов.

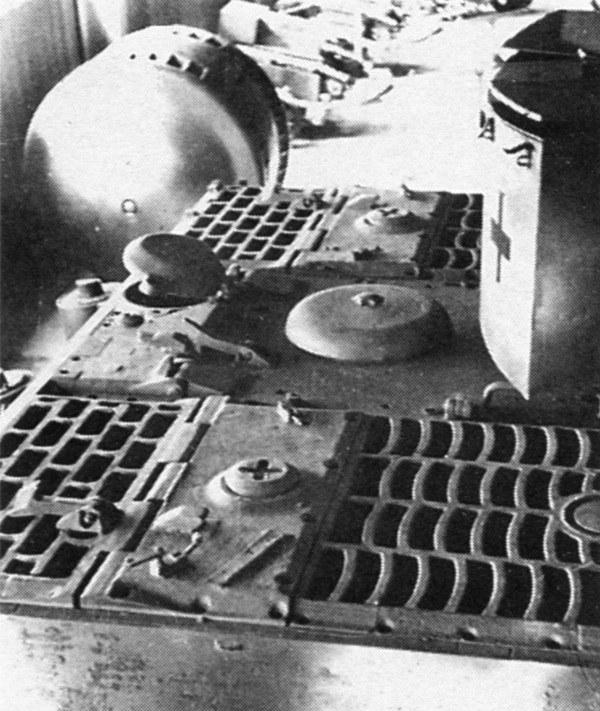

Крыша моторного отделения. Обращают на себя внимание массивные литые решётки над окнами воздухопритока (справа) и воздухооттока (слева).

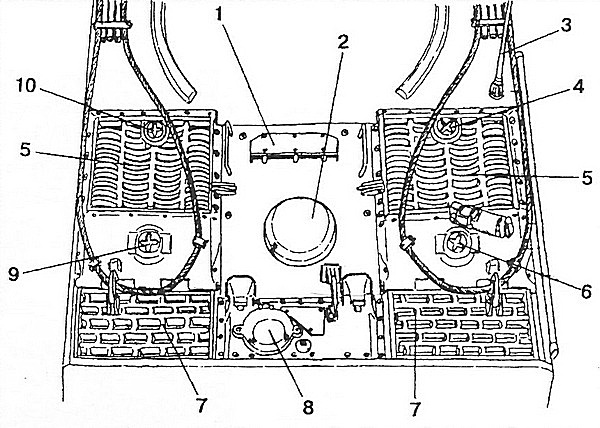

1 — карман воздухопритока к двигателю; 2 — броневой колпак над
ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке устанавливались двигатели Мауbach HL 210Р30 или Maybach HL 230Р45 (с 251-й машины). Двигатели 12-цилиндровые, V-образные (развал цилиндров — 60°), карбюраторные, четырёхтактные мощностью 650 л.с. и 700 л.с. при 3000 об/мин соответственно. Диаметр цилиндра 125 и 130 мм. Ход поршня 145 мм. Степень сжатия 7 (HL 210Р30) и 6,8 (HL 230Р45). Рабочий объём 21 353 см 2и 23 095 см 2. Сухая масса двигателей 1200–1300 кг. Следует подчеркнуть, что двигатель HL 230Р45 был практически идентичен двигателю HL 230Р30 танка «Пантера». Для повышения жёсткости картер этого двигателя был выполнен из серого чугуна без разъёма в плоскости коленчатого вала, то есть имел так называемую «туннельную» конструкцию.

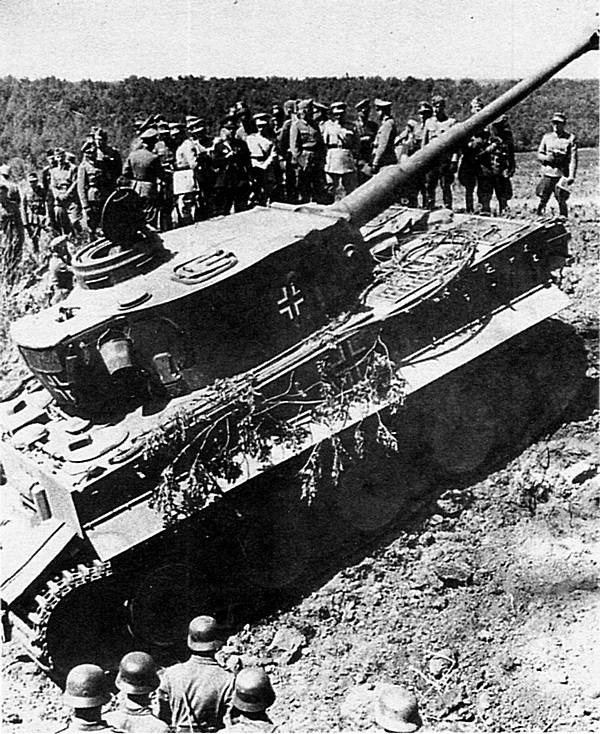

Демонстрация «Тигра» членам турецкой военной делегации, возглавляемой министром обороны Турции. Восточный фронт, июнь 1943 г. Показ производился в рамках санкционированной Гитлером кампании по втягиванию Турции в войну.
Топливо — этилированный бензин с октановым числом не ниже 74. Ёмкость четырёх бензобаков 534 л. Расход топлива на 100 км при движении по шоссе — 270 л, по бездорожью — 480 л. Подача топлива принудительная, с помощью четырёх топливных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.
Система охлаждения — жидкостная, с двумя радиаторами. По обеим сторонам двигателя располагались сдвоенные вентиляторы. В связи с изоляцией моторного отсека от воздухопритоков системы охлаждения на обоих двигателях был применён специальный обдув выхлопных коллекторов и генератора.
Для ускорения прогрева охлаждающей жидкости в процессе запуска двигателя в холодное время года была предусмотрена возможность установки термостатов с обратным перепуском через закороченный контур.
Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов.

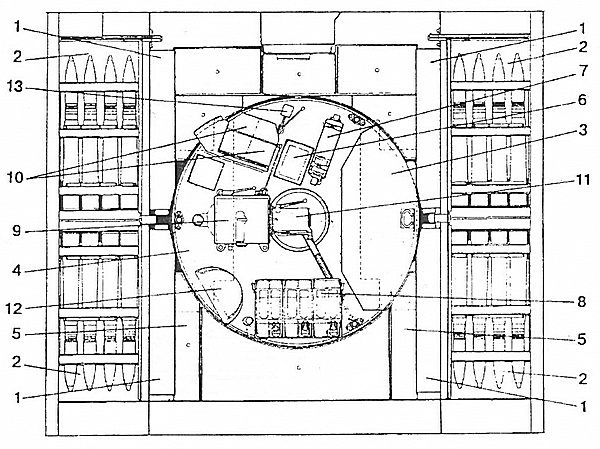

1 — ящики для укладки на 4 выстрела; 2 — укладки на 16 выстрелов; 3 — ящик для укладки на 6 выстрелов (показано пунктиром); 4 — ящик для снаряжения (показано пунктиром); 5 — ящик для мелких деталей; 6 — ящик для ЗИП пушки; 7 — огнетушитель; 8 — укладка трёх канистр с водой; 9 — гидрообъёмная передача механизма поворота башни; 10 — педали управления гидрообъёмной передачей; 11 — привод гидрообъёмной передачи; 12 — корзина с флагами; 13 — педаль спуска спаренного пулемёта.
Коробка передач Maybach OLVAR OG(B) 40 12 16А

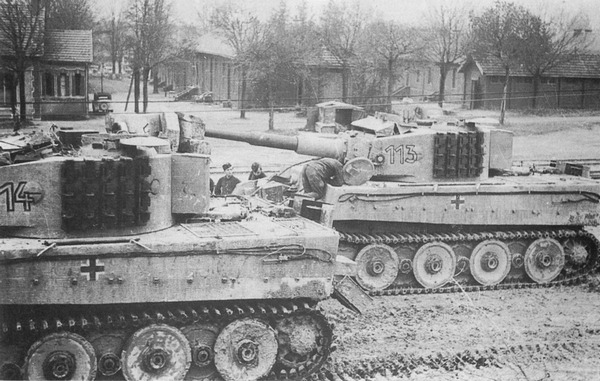

«Тигры» после перевозки по железной дороге — у танков демонтированы наружные катки и надеты узкие транспортные гусеницы. Размещение запасных траков на бортах башни практиковалось со второй половины 1943 года.
В случае порчи гидравлической аппаратуры переключение шестерён и выключение главного фрикциона можно было производить механическим путём. Система смазки шестерён — струйная, с подачей масла в место зацепления при сухом картере.
Картер коробки передач центрировался и жёстко соединялся с картером механизма поворота, образуя двухпоточный механизм передач и поворота. Последний крепился в носовой части корпуса танка, причём в расточку передней части картера запрессовывалось резиновое кольцо опорной балки, жёстко закреплённой в броневом корпусе.
Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.
Фрикционно-шестерёнчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 165 м, минимальный — 3,44 м. Более крутые повороты при включённой передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперёд и отстающей назад с радиусом В/2.
Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.
Механические дисковые тормоза были разработаны инженером Клауе и изготовлены фирмой Argus.
ХОДОВАЯ ЧАСТЬтанка применительно к одному борту состояла из 24 опорных катков, расположенных в шахматном порядке в четыре ряда. Опорные катки размером 800x95 мм у первых 799 танков имели резиновые бандажи; у всех последующих — внутреннюю амортизацию и стальные бандажи. Конструкцию ходовой части разработал советник имперского управления вооружений инженер Г. Книпкамп — активный участник проектирования целого ряда германских бронированных машин.

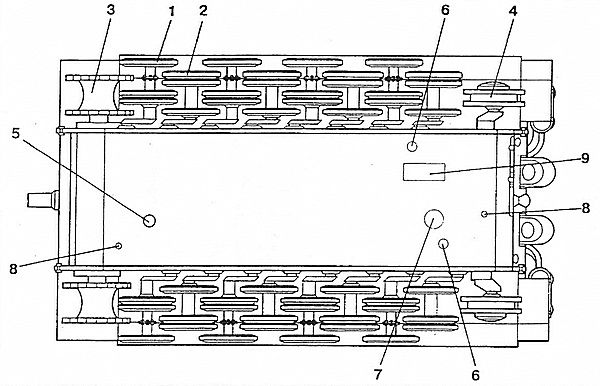

1, 2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — люк для слива масла из коробки передач; 6 — лючки для слива топлива; 7 — лючок для слива воды и моторного масла; 8 — днищевые вентили; 9 — люк для доступа к генератору и топливному насосу.
Подвеска — индивидуальная, торсионная, одновальная. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещёнными внутри корпуса.
