Изменения в конструкцию стали вноситься уже в 1930 году, когда развернулось массовое производство самолета. Доработки производились непрерывно, что приводило к неразберихе на сборочных линиях. Чтобы решить эту проблему стали использовать следующий метод: после внесения определенного числа доработок конструкция «замораживалась» (дальнейшие изменения не допускались) и создавался так называемый эталон, включавший все доработки до определенной даты. Для строившихся до войны У-2 эталоны обозначались цифрой года: эталон 1933 года, 1934,1936,1938, 1939 и 1940 годов.
С3
Кок
Триммер

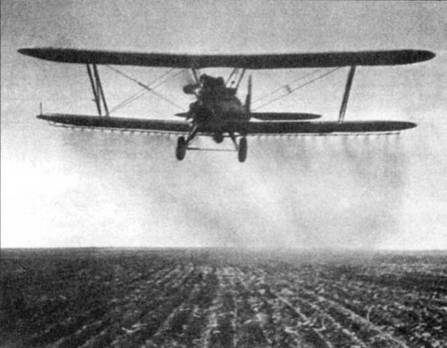

Сельскохозяйственный У-2 с оборудованием для аэросева
Прототип морского варианта У-2М, 1944 год.
Двигатели
Если у вас нет мотора, то у вас нет и самолетов – принцип известный ещё пионерам строительства летательных аппаратов тяжелее воздуха. Своим успехом У-2/По-2 во многом обязан тому, что в наличии имелся подходящий серийный двигатель. Пятицилиндровый мотор воздушного охлаждения М-11 конструкции Швецова создавался параллельно с У-2. Первые М-11 имели номинальную мощность 100 л.с. (74 кВт) максимальную 110 л.с. (81 кВт). В 1939 году появился М-11 Г (такой же мощности), а за ним усовершенствованный М-11Д номинальной/максимальной мощностью 115/125 л.с. (85/92 кВт). Послевоенные самолеты оснащались моторами М-11Д и М-11Ф (140 Л.С./103 кВт), М-ПК, Л, М, МФ и, возможно, М-ПФР (160 л.с./118 кВт). Моторы модификации М-11М/МФ (146 л.с./Юб кВт) были первыми существенно модернизированными М-11 и имели заметные внешние отличия от своих предшественников – площадь оребрения головок цилиндров была значительно увеличена, чтобы обеспечить приемлемый температурный режим.. Кроме того, сделали закрытыми толкатели клапанов, что позволило увеличить ресурс мотора, а ФР имел более выпуклый картер.
Помимо М-11 на У-2/По-2 устанавливались и другие моторы. Самым мощным из них был американский Райт «Циклон» (714 л.с./524 кВт), которым оснастили модернизированный У-2, получивший обозначение РВ-23 (Рекорд высоты). Самолет был построен на заводе № 23 «Красный Летчик» в Ленинграде под руководством Николая Густавовича Михельсона. Следует отметить, что эта машина очень отличалась от У-2 – она имела два поплавка. А размах крыльев был увеличен с 11,4 до 17 м. Предполагалось, что самолет сможет набрать высоту 14000 м – новый мировой рекорд для гидросамолетов, но удалось достичь «только» 13430 м.
Для действий в условиях Арктики одна машина (вероятно имевшая бортовой номер СССР-Н5) была оснащена более мощным и надежным двигателем Сименс Гальске Sh 14 мощностью 125 л.с. (92 кВт).

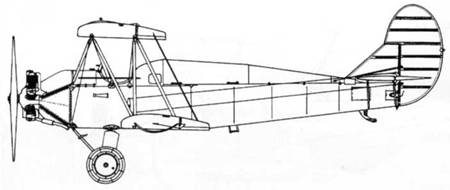

У-2ВВС/У-2ВС – наиболее массовая предвоенная модификация У-2

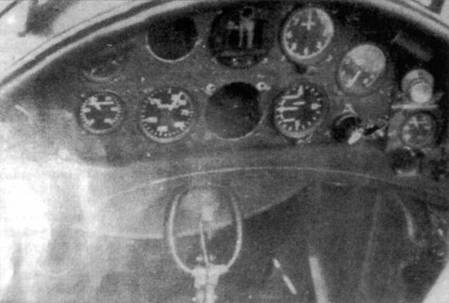

Панель приборов в передней кабине «финского» У-2, имевшего бортовой номер VU-2.

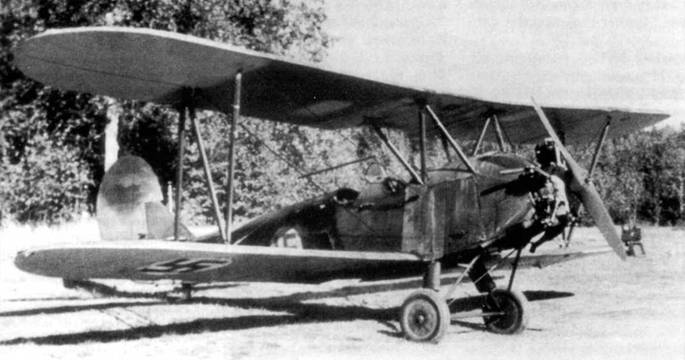

Один из четырех У-2, служивших в финских ВВС. Снимок самолета с бортовым номером VU-3 сделан в конце сентября 1944 года.
Кроме того самолет получил дополнительный топливный бак для увеличения дальности полета. Он был поставлен Комсевморпути – организации, отвечающей за Северный морской путь – в январе 1932 года, где прослужил около трех месяцев, прежде чем потерпел аварию.
Наверное, наименее эффективными из устанавливавшихся на У-2 моторов был ряд модифицированных автомобильных двигателей ГАЗавиа, созданных на Горьковском автомобильном заводе. Они разрабатывались на базе лицензионных моторов Форд группой энтузиастов при поддержке руководства предприятия, и были построены небольшой
Но не все попытки замены двигателя были столь же неудачными. Пятицилиндровый мотор воздушного охлаждения М-12 (200 л.с./ 147 кВт), разработанный под руководством М.А. Коссова, был в 1943 году установлен на У-2 МБ М-12, добавив «живости» биплану, которому уже не хватало мощности. Новый мотор был разработан так, что узлы его крепления были полностью идентичны таковым у М-11. Летные испытания продолжительностью 75 часов показали значительное увеличение летных характеристик, но несмотря на это М-12 в серию не пошел.

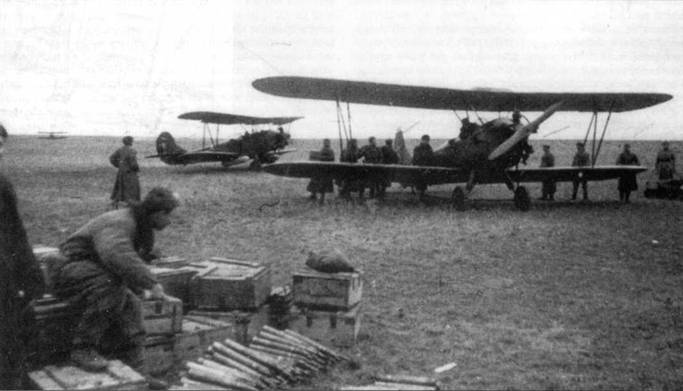

Достоинства У-2 полностью раскрылись во время отступления и оборонительных боев 1941/42 годов, когда самолеты этого типа стали использоваться во.многих целях, для которых они не были первоначально предназначены. Фотография У-2 из гвардейского авиаполка .майора Л.Л. Оводова сделана в Крыму в ноябре 1943 года. Самолет на заднем tuane снаряжен кассетами для малых бомб КМБ.
Послевоенный По-2Л

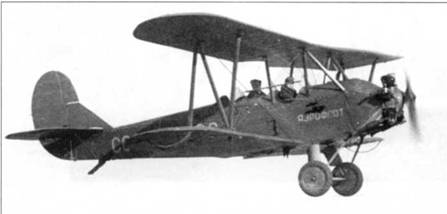

Трехместный У-2СП
Ещё одна успешная «пересадка сердца» была проведена в Югославии в шестидесятых годах прошлого века. Югославы имели большое количество У-2/По-2 советской постройки, к которым позднее прибавились выпущенные в Польше Po-2W и Po-2W SS. В сороковых и пятидесятых годах эти самолеты преимущественно несли службу в ВВС Югославии (JRV). Старые М-11 на них заменили четырехцилиндровыми рядными моторами жидкостного охлаждения Вальтер «Минор» мощностью 105 л.с. (77 кВт), которые выпускались в Чехословакии. Такая замена серьезно повлияла на внешний вид По-2, который стал напоминать британский «Тайгер Мос».

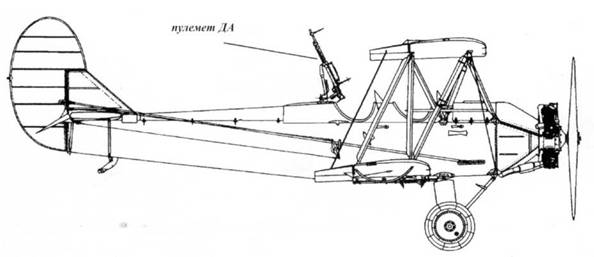

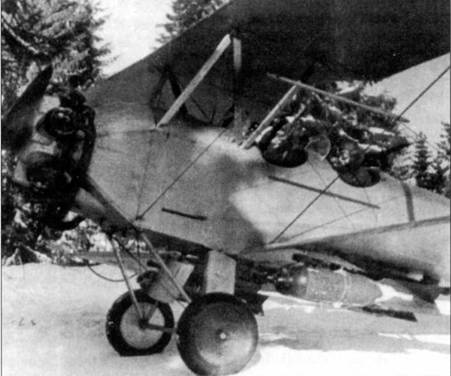

Ночной бомбардировщик с подвешенными бомбами.
Шумопламегасителъ.

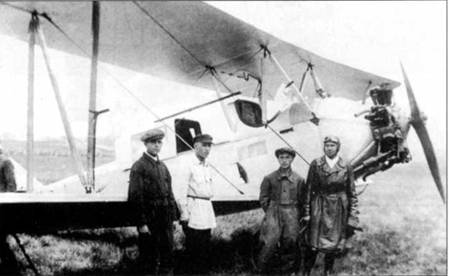

Два экземпляра У-2СП с закрытыми задними кабинами. Самолет на снимке внизу был передан С. М. Кирову.
Модификации
Ещё в начальный период эксплуатации высокая грузоподъемность и относительная доступность У-2 сделали его подходящим для использования в качестве самолета сельскохозяйственной авиации. Конструкцию машины пришлось изменить – у У-2 АП или АО кабину пилота сдвинули вперед на 0,25 м, чтобы сохранить центровку, а в центроплане верхнего крыла установили дополнительный топливный бак, чтобы компенсировать уменьшившийся объем фюзеляжного бака. На месте второй кабины поместили бак для порошкообразных химикатов на 200-250 кг, а за ним организовали ещё одну кабину, в которой при перебазировании мог располагаться техник.
