Пользование створами заключается в том, чтобы вывести судно на линию, с которой видны оба знака (один за другим). Когда знаки не сливаются, то говорят, что они растворены. Если задний знак виден справа от переднего, значит, и судно сошло вправо от створной линии. Простые створы состоят из двух отдельных знаков типа перевальных столбов, столбы и щиты которых окрашивают в сплошной красный цвет, если они стоят на правом берегу, и в белый – на левом.
Кроме простых створных знаков, существуют еще три типа створов, которые обычно ставят на очень длинных прямых участках фарватера. Каждый из этих знаков, больших по размерам, состоит из трехгранных, квадратных или трапециевидных
Часто встречаются щелевые створы, состоящие из двух передних и одного заднего знака. Судно находится в ограждаемой знаками полосе, пока задний знак виден между передними.
На всех типах створов, независимо от берега, где они установлены, ночью зажигают белые огни – по одному на каждом знаке. В местах скопления посторонних огней створные белые огни на знаках могут быть заменены красными независимо от берега. Вместо огней на створных знаках могут быть газосветные трубки.
Ходовые знаки устанавливаются на том берегу, вдоль которого проходит судовой ход. Знак состоит из столба, в верхней части которого укреплен ромбовидный щит с плоскостью, развернутой параллельно фарватеру. Столбы и щиты ходовых знаков окрашивают так же, как и перевальные знаки.
Ночью на ходовых знаках зажигают на правом берегу красный, а на левом белый огонь, а в тех случаях, когда огней много, белый огонь на левом берегу заменяют зеленым или проблесковым белым.
Весенние знаки устанавливаются на высоких берегах. Они служат ориентирами для судоводителей в период половодья. На правом берегу устанавливают столбы с решетчатыми круглыми щитами красного цвета, на левом берегу – столбы с решетчатыми (формы трапеции) щитами белого цвета. Столбы могут окрашиваться в тот же цвет, что и щиты. В темное время суток весенние знаки освещаются красными огнями на правом берегу и белыми огнями на левом.

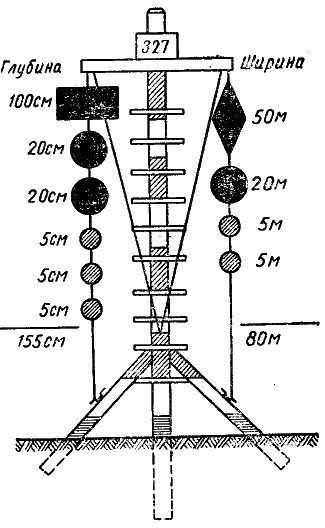

Рис. 21. Сигнальная мачта левого берега
Сигнальные мачты (рис. 21) обычно устанавливаются выше и ниже переката для обозначения глубины и ширины судового хода на перекате. Кроме сигнальных матч, для указания наименьших глубин на определенных участках рек ставятся плесовые сигнальные мачты. Сигнальная мачта состоит из столба с прикрепленной к его верхней части горизонтальной реей, укрепленной параллельно фарватеру. Перекатную мачту и рею окрашивают чередующимися красными и белыми поперечными полосами. Плесовая мачта окрашивается чередующимися черными и белыми полосами. Выше реи на щите пишутся цифры, показывающие в километрах расстояние переката от устья реки.

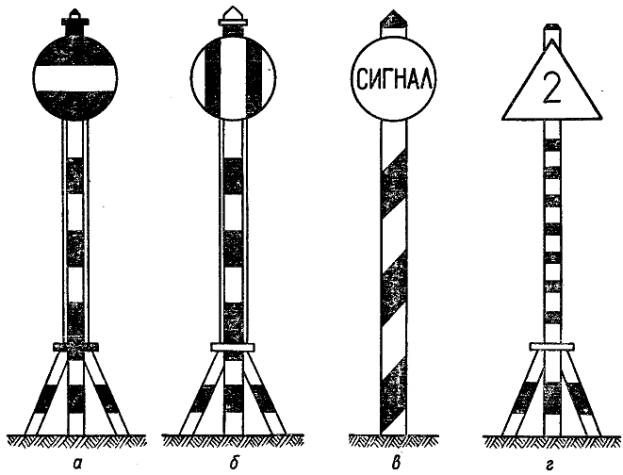

Рис. 22. Путевые береговые знаки: а – подводного перехода (кабели, трубопроводы и т. д. ); б-знак надводных переходов проводов; в – знак сигнала; г – рейдовый знак
Глубина судового хода определяется знаками на оконечности реи мачты, обращенной вверх по течению. Эти знаки соответствуют определенным числовым значениям. Так, каждый прямоугольный щит соответствует 100 см, большой
Ширина судового хода определяется числовым значением знаков, которые поднимаются на нижней (по течению) оконечности реи мачты и обозначают: ромбовидный знак – 50 м; большой красный шар – 20 м; малый шар – 5 м каждый. Например, если на верхней оконечности реи подняты один прямоугольный щит, два красных больших шара и три малых шара, это значит, что глубина на перекате 155 см (рис. 21).
Верхний знак глубины – прямоугольный щит, верхний знак ширины – ромбовидный знак, нижние круглые малые знаки окрашиваются в зависимости от фона местности: на светлом фоне в черный, а на темном в белый цвет.
Крестообразный знак, поднятый на верхней (по течению) оконечности реи, обозначает, что перекат проверен и глубина на нем больше гарантированной.
Если участок имеет два судовых хода, то на берегу, на расстоянии десяти метров одна от другой, устанавливают две мачты. Верхняя по течению указывает габариты пути правого судового хода, нижняя – левого.

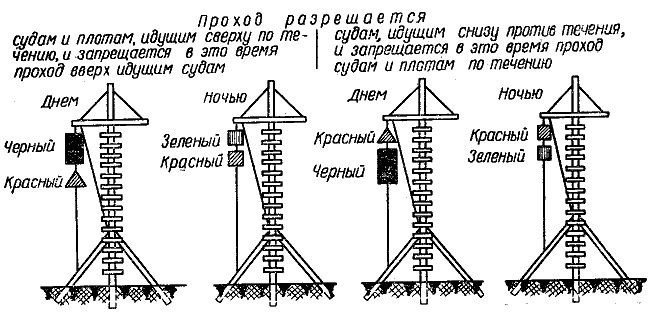

Рис. 23. Семафорные мачты
В ночное время глубина судового хода на сигнальных мачтах обозначается проблесками огней: вспышка белого цвета – 100 см, зеленого – 20 см, красного – 5 см.
Проблески подаются через одинаковые промежутки времени (3-5 сек. ).
Знак-сигнал (рис. 22) устанавливают на берегу перед узкостью, где расхождение и обгон судов затруднены или запрещены, обычно перед семафорами (светофорами) на засемафоренных участках реки.
Столб этого знака окрашивают черными и белыми полосами по спирали. На верхней части столба укрепляется белый диск диаметром 1, 2 м. На диске делается надпись черными буквами «Сигнал».
В ночное время на знаке имеется постоянный или проблесковый зеленый огонь, видимый со стороны судового хода. Судно при подходе к знаку «Сигнал» подает один продолжительный свисток и уменьшает скорость хода. Если узкость занята другим судном, судоводитель останавливает ход своего судна и ожидает, когда узкость освободится. Если после подачи звукового сигнала в узкости не будет слышно никаких других звуковых сигналов, то судоводитель обязан подать два продолжительных свистка, предупреждая, что его судно вошло в узкость и следует по ней.
Семафорные знаки и светофоры (рис. 23) устанавливают на тех участках рек, где движение судов регулируется в одном направлении. Семафорные знаки могут устанавливаться также вместо светофоров около шлюзов и наплавных мостов (подробно о светофорах см. в п. 6 настоящего параграфа).
Семафорные знаки состоят из высокого столба, на верхнем конце которого прикрепляется рея. Семафорные знаки окрашиваются в зависимости от фона местности в белый или красный цвет.
Вывешиваемые в светлое время суток на оконечности – ноке-реи сигналы обозначают следующее:
а) цилиндр наверху, а под ним красный конус – разрешается пропуск судов вниз по течению;
б) цилиндр внизу, а над ним красный конус – разрешается пропуск судов вверх против течения;
в) два красных конуса, вывешенных по вертикали один над другим раструбами вниз на расстоянии 1 м, – судоходный участок закрыт для прохода судов в обоих направлениях. Ночью на семафорной мачте зажигают вместо цилиндров зеленый, а вместо конусов красный огонь.
Светофор имеет два огня: красный – запретительный и зеленый – разрешительный.
