Все суда при подходе к семафорным знакам и светофорам подают один продолжительный звуковой сигнал и уменьшают скорость хода.
Знаки воздушных переходов устанавливают в местах перехода через реки, каналы и водохранилища проводов высокого напряжения, телефонных и телеграфных проводов. Знаки располагают на обоих берегах выше и ниже воздушных переходов на расстоянии 100 м.
Столбы знаков окрашивают поперечными красными и белыми полосами. На верхнем конце столба прикреплен круглый диск диаметром 1, 2 м белого цвета с двумя красными вертикальными полосами шириной 10 см каждая. При ширине реки 100 м и менее столбы могут не выставляться.
Ночью знаки освещаются двумя горизонтально расположенными желтыми огнями.
Во избежание повреждений воздушных проводов и судов, а также для предупреждения несчастных случаев на высокогабаритных судах опускают мачты, особенно при паводках. При большом провисании проводов рекомендуется проходить под ними в стороне от центра провисания. При обрыве проводов судоводитель обязан остановить судно, составить соответствующий акт к сообщить об обрыве. Высота между клотиком мачты и проводами с током высокого напряжения должна быть не менее 2 м, а телефонных и телеграфных переходов – не менее 1 м.
Знаки подводных переходов устанавливают в местах, где по дну реки проложены телеграфные, электрические кабели и трубопроводы. Знаки располагают створами на обоих берегах на 100 м выше и ниже подводного перехода. На судоходных каналах знаком подводного перехода служит один сигнальный столб на одном из берегов в створе подводного перехода. Столб окрашен чередующимися черными и желтыми полосами, к верхней его части прикреплен красный диск диаметром 1, 2 м с одной горизонтальной белой полосой шириной 20 см посредине.
Ночью знаки освещаются двумя желтыми огнями, расположенными вертикально на расстоянии 1 м один от другого.
Отдавать якорь в районе подводных переходов запрещено, исключая те случаи, когда судну угрожает авария. Если якорь отдан, выбирать его можно только в присутствии представителя данного подводного перехода.
Рейдовые знаки устанавливают на берегах портовых л пристанских акваторий, обычно на рейдах, где большое количество судов ожидает погрузки или выгрузки. Рейдовый знак указывает границы стоянки судов различных типов и назначения, а также границы рейда для формирования составов.
Рейдовый знак – это столб, окрашенный поперечными черными и белыми полосами, на верхнем конце которого прикрепляется белый треугольный щит с цифрами 1, 2 и т. д. Цифры обозначают количество судов, которые могут быть поставлены на рейде. При наличии двух знаков щиты располагают на переднем столбе вершиной вверх, на заднем столбе – вершиной вниз. В ночное время на рейдовых знаках включают по одному зеленому огню.
Сигнальные мачты для сигнализации о несчастных случаях с людьми устанавливают в местах большого скопления людей (на пляжах, гидростройках и т. д. ) и окрашивают в темно-зеленый цвет.
При несчастном случае на оконечностях (ноках) реи поднимается днем красный шар диаметром 1 м, ночью – два горизонтально расположенных красных огня. Судоводители, увидев такие сигналы, обязаны принять участие в спасании людей, если в этом есть необходимость.
Пролеты железнодорожных и шоссейных мостов, через которые проходят суда, разделяются на судоходные пролеты для судов, идущих вверх (против течения), вниз (по течению), и самосплава.

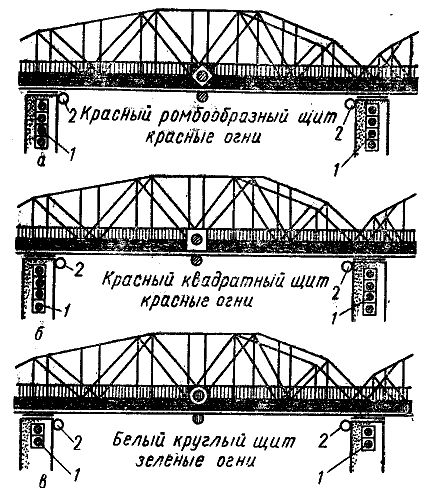

Рис. 24.
В зависимости от этого на мостах устанавливают судоходную сигнализацию, обозначающую направление судового хода, ширину фарватера в судовых пролетах мостов, высоту фермы моста над водой в судоходном пролете (рис. 24). Ромбовидный красный щит высотой не менее 2 м устанавливают на ферме моста по центру фарватера в судоходном пролете моста, через который должны следовать суда, идущие вниз по течению. На ферме, над центром пролета, где происходит движение вверх (против течения), ставят квадратный красный щит высотой 2 м, а над пролетом, где суда и плоты идут самосплавом, – круглый белый щит диаметром не менее 2 м.
Ночью на щитах включаются два створящихся красных, огня, один из которых находится в центре щита, а второй под ним, на нижней кромке фермы моста. На белом щите включаются один над другим два створящихся зеленых огня.
Кроме этих огней, на опорах мостов, ограничивающих судоходные пролеты и пролет для сплава, в ночное время включаются вертикально расположенные зеленые огни: четыре огня, если высота нижней кромки фермы над водой составляет более 15 м, и три огня при высоте моста над водой от 10 до 15 м и по два огня, если эта высота менее 10 м. Зеленые огни устанавливаются на специальных зеленых или белых квадратных щитах, которые одновременно служат указателем габаритов судового хода под мостом в дневное время. В случае необходимости на 1 км выше охраняемого моста на 200 м ниже выставляют мостовые сигнальные мачты, окрашенные в красный цвет. На реи мачты поднимают такие же сигналы, – как на семафорной мачте для разрешения или запрещения прохода судам под мостом.
Встречное расхождение и обгон судов в судоходном пролете мостов категорически запрещается.
Моторные катера и гребные лодки должны получить разрешение на проход под мостом у охраны моста, для чего нужно остановиться около мостовой сигнальной мачты.
На наведенных наплавных мостах устанавливается не менее трех белых огней через каждые 50 м,
На наплавных мостах, разведенных для пропуска судов, на правой стороне пролета поднимают два красных огня на нижнем и верхнем по течению углах пролета, а на левой – два белых огня в углах пролета. На выведенной из судоходного пролета части моста со стороны, обращенной к судовому ходу, устанавливают огонь соответственно берегу, а перед мостом – семафорные мачты.
Судоходная обстановка на искусственных водных путях (каналах и водохранилищах) технически более совершенна, чем на реке, а поэтому может по своей конструкции, внешнему виду и освещению отличаться от знаков речной обстановки (рис. 25).
К знакам судоходной обстановки на каналах и водохранилищах относятся маяки, опознавательные знаки, путевые огни, створы и др.
