Маяки устанавливаются в начале судоходных каналов и обычно представляют собой белые кирпичные (оштукатуренные) высокие башни. Световым источником маяков служит фонарь с шлифованной поясной линзой. Огни маяков различаются по цвету (белые и цветные), характеру, периоду освещения.
Опознавательные знаки устанавливаются при входе в водохранилище, канал и имеют форму небольших белых башен высотой 4-5 м. Свет на башнях проблесковый: на правом берегу красный, на левом – зеленый. На башне, со стороны, обращенной к каналу, имеется газосветная двухметровая трубка. Цвет ее соответствует берегу.

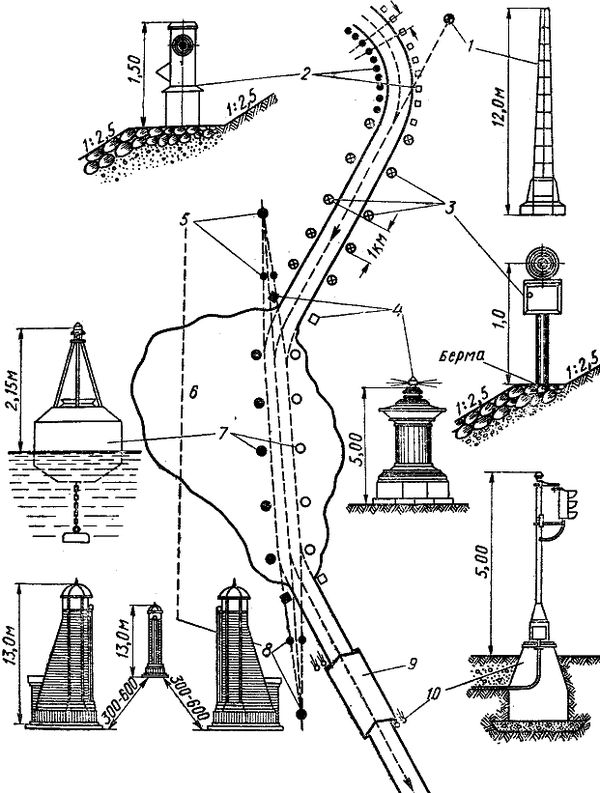

Рис. 25.
Путевые огни устанавливаются на криволинейных участках канала и имеют высоту 1 м. Путевые знаки окрашиваются алюминиевой краской и расставляются через каждые 250 м попарно на противоположных берегах каналов, один против другого, на берме, выше уреза воды. Внутри металлического корпуса знака имеются две лампы, верхняя лампа на правом берегу светит красным огнем, на левом – зеленым. Нижняя лампа освещает откос и урез воды белым светом.
Тройные створы состоят из трех знаков и устанавливаются на берегах водохранилищ. Место вступления на тройной створ обозначается путевыми огнями, буями или опознавательными знаками. Задний знак тройного створа считается ведущим. Тройные створы бывают различных типов. Щелевые тройные створы представляют собой белые деревянные сооружения высотой 13 м и более. В ночное время они освещаются красными неоновыми трубками на передних и боковых знаках и газосветными трубками зеленого цвета на заднем ведущем знаке. Высота светящихся трубок 10 м.
Знаки перспективного створа устанавливают на длинных прямолинейных участках каналов на обоих берегах. Он имеет круглый металлический корпус высотой 1 м, окрашенный алюминиевой краской. Перспективный створ состоит из нескольких пар знаков (ночью – огней) оранжевого цвета, установленных на разных берегах канала один против другого. Пара от пары расположены на расстоянии 1 км. В ночное время створы освещаются двусторонними фонарями с линзовыми комплектами светофорного типа.
Прицельные знаки перспективного створа устанавливают в конце створа на берегах каналов в местах их изгибов там, где кончается прямолинейная трасса. Эти знаки помогают выбрать верное направление движения судна. Знак представляет собой металлическую мачту высотой 12 м, на верху которой ночью зажигается фонарь с оранжевым огнем. На грани мачты, обращенной к оси канала, вертикально прикреплена десятиметровая неоновая трубка, светящаяся красным огнем.
Светофоры устанавливают на подходе к шлюзам на расстоянии 400-600 м от головы шлюза. Они смонтированы на металлических мачтах и называются светофорами дальнего действия. Кроме того, светофоры имеются и на башнях голов шлюза, около ворот шлюза (светофоры ближнего действия). Сигнализация производится днем так же, как и ночью, огнями: зеленым – разрешающим и красным – запрещающим. Светофоры дальнего действия дают судам сигнал на подход к шлюзу, к стенке и к палам (перед камерой) для швартовки в ожидании шлюзования, но не на вход в камеру шлюза. Для входа в камеру шлюза и выхода из нее, а также для перехода из камеры в камеру при шлюзовании в двухкамерных шлюзах дается соответствующий световой сигнал светофорами ближнего действия.
Светофорами оборудуются также паромные переправы и заградительные и аварийные ворота, где светофоры вмонтированы в парапет или находятся на мачтах. В связи с тем что заградительные и аварийные ворота значительно сужают судовой ход канала, на их бетонных стенах, дополнительно к светофорам, располагают белые огни в виде судовых иллюминаторов.
Плотинные огни устанавливают на самих плотинах, и они светят белыми огнями через каждые 50 м. В зависимости от расположения плотин
Знак «Стоп» и стоповые огни устанавливают в камерах шлюзов и на причальных палах около шлюзов. Эти знаки указывают предельную границу установки и стоянки судов. Заходить за них нельзя. Знак «Стоп» может быть диском красного цвета, окаймленного белой полосой или красной линией, нанесенной на стенки шлюза. Стоповые огни вмонтированы в парапет на обеих сторонах шлюза и у причала перед шлюзом обычно в центре диска или полосы.
Источником света для стоповых огней могут служить вертикальные неоновые газосветные трубки красного цвета в камере шлюза, а также красный огонь иллюминаторного типа перед шлюзом.
На шлюзах старых конструкций стоповыми огнями являются установленные в середине створчатых закрытых ворот два рядом стоящих фонаря – красный и белый.
§ 10. ОРИЕНТИРОВАНИЕ И ВЫБОР КУРСА
Ориентированием, или ориентировкой, в речном судовождении называют глазомерное определение местонахождения судна относительно берегов, береговых знаков обстановки и предметов, а также относительно плавучих знаков судоходной обстановки, находящихся на своих штатных местах. Определяя место судна, судоводитель одновременно выбирает курс, которым судно должно идти. Кроме ориентирования, определения курса, он все время проверяет правильность движения судна. Чем уже фарватер, чем больше перекатов и изгибов имеет река, чем сильнее и неправильнее течение, тем сложнее судоводителю ориентироваться, выбирать и проверять курс судна.

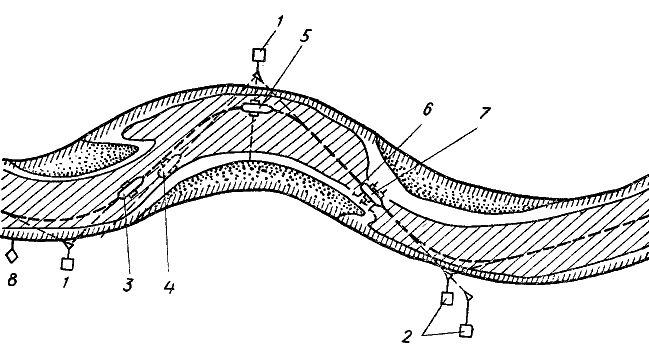

Рис. 26. Схема использования береговых знаков судоходной обстановки: 1 – перевальный знак; 2- створный знак; 3-судно на правильном курсе; 4 – судно сошло с правильного курса; 5 – судно на траверзе перевального знака; б -каменистый перекат; 7 -судно на линии створа; 8 – ходовой знак
Граница фарватера и направление движения судна могут быть определены по судоходным плавучим и береговым знакам (рис. 26), но эти искусственные ориентиры на больших расстояниях на судоходных реках обычно отсутствуют. При плохой видимости судоходные знаки трудно различимы с судна, а ночью на них могут не гореть сигнальные огни. Кроме того, плавучие судоходные знаки – бакены, буи, вехи – иногда сносятся со своих штатных мест проходящими мимо судами и плотами, а также течением, особенно во время прибыли воды и шторма. Поэтому плавание в речных условиях осуществляется не только по судоходным знакам, но и при помощи ориентирования по различным приметам на берегу, в русле, на поверхности воды. Ориентирование, основанное на твердом знании речной общей и специальной лоции, позволяет безопасно вести судно. Если на реке отсутствует судоходная обстановка, такое ориентирование и выбор курса являются единственными при управлении судном.
Ориентирование и выбор курса – раздел общей речной лоции, рассматривающей ряд факторов (берега, поверхность воды, волнообразование и т. д. ). Сопоставляя и сверяя эти факторы по различным приметам, можно судить о глубине, подводных препятствиях, неправильностях течения, местонахождении судна, а затем выбрать безопасный и наикратчайший фарватер для следования судна, задать ему курс и проверить правильность движения судна.
На больших озерах, водохранилищах ориентирование осуществляется по навигационным приборам и картам.
