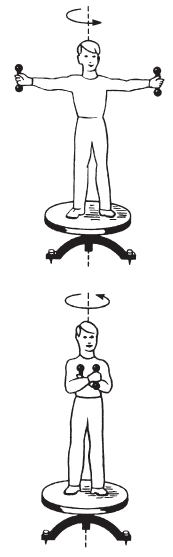

Мои конструкции «самонесущих» маховиков переменной инертности тоже были признаны изобретениями.
Без вариатора – не обойтись!
Как мне казалось, мои изобретения – «магнитофонный» привод и «мягкий» супермаховик – позволяют использовать неудобную, «падающую» характеристику вращения маховика для большинства практических целей. Однако это было не так. Как ни огорчали меня дальнейшие размышления, как я ни гнал от себя их неутешительные итоги, от правды никуда не денешься… И «магнитофонный» привод и «мягкий» супермаховик лишь частично решают проблему отбора мощности в «энергетической
Для всякого рода устройств-автоматов, работающих от маховика, «магнитофонный» привод – пожалуй, то что надо. Но только не для реального, сегодняшнего «свободолюбивого» транспорта! Да и «мягкие» супермаховики – тоже не панацея. Оказалось, что они «работают» только тогда, когда обороты выходного вала близки к оборотам обода самого супермаховика. Эти обороты, или, правильнее, частота вращения выходного вала, могут быть не более чем вдвое выше или ниже частоты вращения обода супермаховика. Для маневров это неплохо, а как машине трогаться с места или тормозить до полной остановки?
И я понял, что для «энергетической капсулы», для успешного отбора энергии у нее жизненно необходим вариатор. Кто не знает, что это такое, скажу – это механизм, меняющий передаточное отношение, вроде коробки передач, но без ступеней. Вращение выходного вала в вариаторе изменяется плавно – бесступенчато. Во сколько раз снижается частота его вращения, во столько же раз повышается крутящий момент. Если же частота вращения растет, то крутящий момент пропорционально снижается. А мощность, равная произведению этих параметров, остается постоянной.
Вроде бы электро– и гидроприводы обеспечивают то же самое, но, оказывается, не совсем. Не вдаюсь в специфику работы этих достаточно сложных устройств, хочу только напомнить, что, если вид или форма энергии преобразуется при ее передаче, то непременно страдает КПД. Этот «налог» на преобразование энергии нельзя обойти никакими путями. Поэтому лучше, если энергия имеется в виде вращения вала, и исполнительному органу эта энергия нужна тоже в виде вращения, например колеса, то лучше «по дороге» не преобразовывать ее в поток электронов или жидкости. Если, конечно, вам не жаль потерять или, точнее, перевести в никому не нужное тепло добрую часть этой энергии.
И возникает еще одна проблема, не сразу заметная, особенно неспециалисту. Допустим, двигатель автомобиля имеет мощность 100 кВт – обычную мощность среднего легкового автомобиля. Для применения электропривода нам понадобится генератор, соединенный с валом этого двигателя или маховика – накопителя, выполняющего его роль. Конечно, наличие генератора ведет к утяжелению привода и понижению его КПД, зато генератор имеет ту же мощность, что и двигатель автомобиля – и это уже неплохо. Но для вращения колес автомобиля с электроприводом нужен еще тяговый двигатель. И как вы думаете, на какую мощность он должен быть рассчитан? Не ошибитесь – только не на 100 кВт, как генератор! Особенно, если автомобиль приводится в движение не двигателем, а маховиком.
Решим, во сколько раз мы хотим изменить скорость автомобиля то есть частоту вращения его колес? Допустим, в 20 раз – с 10 до 200 км/ч, и это очень типичные условия движения автомобиля. Соответственно, во столько же раз должен измениться и крутящий
Но вариатор – это не обычная ступенчатая коробка передач. Это – хитрый механизм, и самое неприятное состоит в том, что вариаторов с высоким КПД и нужным нам диапазоном регулирования в 20 раз и более просто не существует! Но ведь и супермаховиков-то раньше не существовало, а еще пораньше – и автомобилей вообще! И все это создавали мы, люди. Но если я сумел изобрести супермаховик, то почему бы мне не придумать «супервариатор» с нужными параметрами!
И я решил в очередной раз попробовать…
Тайны вариаторов
Я снова сел за книги. Изобретать нечто совершенно новое и фантастическое можно тогда, когда никто ничего в этой области не делал. В области же вариаторостроения уже давно велись активные и плодотворные работы. Мне нужно было только выбрать наилучшую модель, взять ее за основу и усовершенствовать до получения требуемых результатов. Поэтому, сев за книги, я прежде всего хотел понять: какая модель вариатора самая перспективная применительно к той задаче, которую я поставил перед собой. К этому времени у меня уже был кое-какой технический опыт, я относился к своему выбору достаточно критично.
Говоря о вариаторах, трудно удержаться и не рассказать об их истории, устройстве и принципе действия. Ведь они так необычны и сказочно интересны!
Принцип действия вариатора легче всего пояснить на примере самой первой, самой простой, но отнюдь не самой лучшей модели. Называется она «лобовым» вариатором, потому что здесь два катка-диска прижаты друг к другу как бы «лбами». Если большой диск вращается от мотора или маховика с постоянной скоростью, то скорость малого диска зависит от его положения на оси. В крайнем положении эта скорость максимальна; с приближением к центру большого диска она падает, и в самом центре большого диска малый вообще останавливается; с переходом малого диска по другую сторону от центра большого, он начинает вращаться уже в обратном направлении, причем тем быстрее, чем дальше он отходит от центра.
Казалось бы, идеальная передача для привода колес автомобиля – что от двигателя, что от маховика. Да этот вариатор и применялся как раз на автомобилях первых выпусков. При этом большой диск связывался с двигателем, а малый – с колесами автомобиля, разумеется, через понижающий редуктор. Диапазон регулирования такого вариатора теоретически бесконечен: колеса автомобиля от неподвижного положения (малый диск в центре большого) способны вращаться до максимальной скорости как вперед, так и назад (малый диск на одном или другом краю большого).
