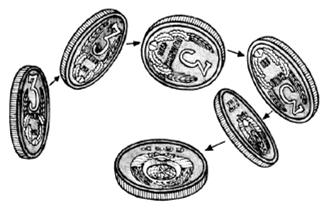

Существует много способов узнать, куда будет поворачиваться ось маховика, но все они трудны и рассчитаны на специалистов. Поэтому я придумал для себя способ попроще, который назвал «правилом колеса». Запомнить его ничего не стоит, достаточно иметь в кармане хотя бы одну монетку или колесико. Пустим монетку катиться по столу. Скоро она начнет падать набок, но что для нас особенно важно – она и сворачивать будет в ту же сторону. Теперь представим себе, что монетка – это вращающийся маховик. Допустим, мы пытаемся свернуть ось этого маховика в ту же сторону, куда падает монета. Направление поворота монеты позволит нам определить, куда на самом деле будет сворачивать ось маховика. Вот и все правило.

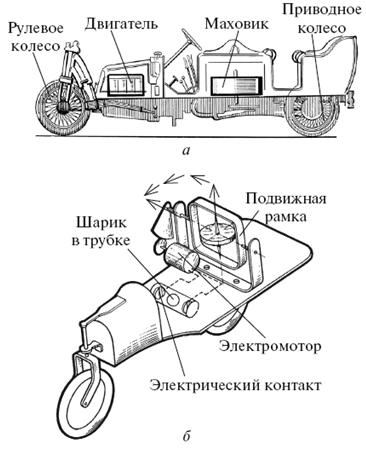

Если ничто не воздействует на ось маховика, то она безупречно сохраняет свое положение в пространстве. И это делает маховик незаменимым в навигационных приборах, которые сейчас устанавливают на всех кораблях, самолетах, ракетах. Называют такие приборы гироскопическими. Об этих интереснейших приборах много написано, и я не буду подробно останавливаться здесь на них. А вот об автомобиле, в котором был применен как раз гироскопический эффект вращающегося маховика, думаю, сказать надо. Построил этот «гирокар» в 1914 году русский инженер П. П. Шиловский. Гирокар демонстрировался в Лондоне, где вызвал огромный интерес. Еще бы, машина Шиловского имела всего два колеса, как велосипед, однако она сохраняла без каких-либо упоров устойчивое положение, даже если все пассажиры садились по одну сторону. «Держал» машину раскрученный маховик благодаря гироскопическому эффекту. В гирокаре использовался примитивный автомат с датчиком наклона в виде шарика в трубке и сервомотором, воздействующим на 300-килограммовый маховик.
Такие автомобили строились и позже. Возможно, что будущий махомобиль с супермаховичной «энергетической капсулой» спроектируют тоже двухколесным, чтобы использовать сразу оба замечательных свойства супермаховика – способность накапливать энергию и сохранять неизменное положение в пространстве.
«Капсула» разрастается
Помните, мы говорили, что ученые разрабатывают проекты гигантских накопителей энергии на основе сверхпроводящих катушек – четверть километра диаметром и 50—70 м высотой. И накапливать они должны десятки миллионов мегаджоулей энергии. Такие накопители нужны для аккумулирования энергии в период ночных недогрузок электростанций и для выделения ее при перегрузках в часы «пик». Наиболее чувствительны к недогрузкам и перегрузкам атомные электростанции, на долю которых с каждым годом приходится все больше и больше вырабатываемой электроэнергии.
А пригодны ли супермаховики для накопления столь огромных количеств энергии и что они будут представлять собой в этом случае?
Применение маховичных накопителей на электростанциях тесно связано с именем известного русского изобретателя-самоучки А. Г. Уфимцева, которого М. Горький назвал «поэтом техники». Изобретения Уфимцева были необычайно широкого диапазона – от керосиновых ламп до самолетов. Тщательно проанализировав различные способы накопления энергии для ветро-электростанций, в том числе «водородное» и тепловое аккумулирование, он пришел к выводу, что маховичный накопитель подходит для этих целей лучше других.
Первый маховичный аккумулятор был построен А. Г. Уфимцевым в 1920 году из паровозного буфера. Маховик имел массу всего 30 кг и вращался в вакуумной камере, из которой был откачан воздух до давления около 5 гПа (гектопаскаль), совершая 12 тыс. оборотов в минуту. Вывод мощности из камеры осуществлялся электрическим путем с помощью мотор-генератора.
Более крупную модель накопителя с маховиком массой 320 кг А. Г. Уфимцев создал в 1924 году. После зарядки маховик обеспечивал равномерное горение нескольких электроламп по 1000 свечей в течение часа. Этот накопитель Уфимцев применил на ветроэлектростанции, которая существует в городе Курске и сейчас. Все куряне знают «ветряк Уфимцева» на улице Семеновской и гордятся им.
Маховик А. Г. Уфимцева, как и сверхпроводящие накопители, аккумулировал электроэнергию в периоды ее избытка, во время порывов ветра, а затем равномерно распределял ее даже при полном отсутствии ветра. Крутиться он мог без подзарядки около 14 ч.
Идеи одаренного русского самоучки воплощены сегодня во многих маховичных накопителях для электростанций. Например, американский изобретатель Аллан Милнер разработал супермаховичный накопитель для солнечной электростанции. Известно, что солнечный свет, преобразованный в электроэнергию, может питать потребителей только днем, да и то в безоблачную погоду. А для того чтобы использовать эту энергию ночью и в пасмурные дни, ее необходимо предварительно накапливать, и по возможности с минимальными потерями.
Накопитель Милнера состоит из супермаховика диаметром около метра, массой 2 т, вращающегося со скоростью 15 тыс. оборотов в минуту. Супермаховик подвешен на шести магнитных подшипниках, причем подвеска подстрахована обычными шарикоподшипниками. Разгон супермаховика и отбор энергии осуществляются мотор-генератором с постоянными магнитами, наиболее экономичным из известных машин подобного типа. Накопитель аккумулирует почти 150 МДж энергии, при этом потери составляют всего около 12 %.
У такого накопителя плотность энергии в полтора раза выше, чем у свинцово-кислотных аккумуляторов, а долговечность – выше во много раз. К слову, маховичный накопитель подобного типа разрабатываю сейчас и я вместе с германскими коллегами из фирмы SEEBa и университета города Циттау. С помощью данного накопителя немецкая сторона рассчитывает повысить экономичность городского электротранспорта, о чем речь пойдет ниже.
Наиболее современный малогабаритный супермаховичный накопитель разработала знаменитая национальная лаборатория «Лауренс-Ливермор» (США), пожалуй, лучшая лаборатория в мире военной техники. Накопитель высотой 40 см, объемом 40 л и массой 75 кг содержит супермаховик, навитый из высокопрочного углепластика (графитового волокна со связкой), выдерживающего напряжения в 7 ГПа и обеспечивающего колоссальную плотность энергии – 545 Вт·ч/кг. Супермаховик вращается с максимальной частотой 60 тыс. оборотов в минуту, накапливая энергию до 1 кВт·ч и развивая мощность до 100 кВт. Таким образом, весь агрегат – с корпусом, магнитной подвеской и обратимой электромашиной (мотор-генератором) мощностью в 100 кВт, с супермаховиком и его ступицей – имеет плотность энергии около 14 Вт·ч/кг и плотность мощности – 1,34 кВт/кг. КПД накопителя – около 0,92. Пока этот накопитель – подлинное чудо техники, настоящая «энергетическая капсула», только малогабаритная.
Живут идеи А. Г. Уфимцева и в проекте американского ученого Стивена Поста, который предложил для крупной электростанции гигантский супермаховик, имеющий массу 200 т, диаметр 5 м и развивающий 3500 оборотов в минуту. Такой супермаховик может накопить уже свыше 70 тыс. МДж энергии. Чуть меньшей энергоемкостью обладают маховичные системы для бесперебойного питания, которые уже выводит на рынок фирма AFS Trinity. Эти агрегаты могут объединяться в сети, что повышает общую энергоемкость системы.
