Далее – шесть сателлитов просто невозможно зажать дисками равномерно. Обычно только три сателлита зажаты как следует, а остальные – недожаты. А это тоже плохо!
Будем критиковать немцев и дальше? А вообще, причем тут немцы? Они купили
Но, хоть и друзья мне и те и другие, однако истина дороже! Маловато это – один ряд сателлитов, пусть даже шесть их в этом ряду. Вот бы четыре-пять рядов устроить, тогда во столько же раз и мощность возросла бы почти при тех же размерах. Ан нет! При движении сателлитов внешние диски, допустим, раздвигаются, а внутренние – сдвигаются! Как тут добавить ряды, если получается, что один и тот же диск должен иметь разную толщину при перемещении сателлитов.

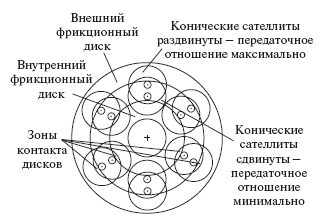

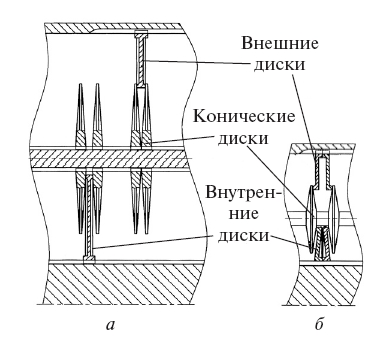

Вот тут-то и было создано изобретение, еще раз построенное на суперсуммарном эффекте. И внешние, и внутренние диски я выполнил как бы из двух тонких половинок, установленных на валу с зазором миллиметра в два-три между ними. Как раз на тот осевой ход, на который отожмут их радиально перемещающиеся конические сателлиты. Сами диски сделаны из прочной упругой стали, что придает им свойства дисковых пружин. А для перемещения сателлитов сделан несложный привод из рычагов и криволинейных направляющих. И рычаги, и направляющие соединены с вращающимся водилом и сателлитами, тоже вращающимися. И поэтому управлять ими нужно дистанционно, например с помощью пневмоцилиндров, что в общем несложно и технически легко исполнимо. Но вы даже представить себе не можете, сколько суперсуммарных эффектов при этом получилось!
Первый – благодаря упругим податливым дискам можно устанавливать больше рядов сателлитов (обычно четыре), многократно повышая мощность вариатора. Второй – так как сателлиты, независимо прижимаемые упругими дисками, перемещаются не выдавливанием их домкратом, а рычагами, – нажим удалось сделать равномерным и оптимальным, причем уже не для 24, а для всех 96 рабочих контактов. А это ведет к существенному повышению КПД и долговечности вариатора.
И совершенно неожиданно буквально «выплыл» еще один, как оказалось, важнейший суперсуммарный эффект. Чем больший крутящий момент передает вариатор, тем большие усилия испытывает устройство, изменяющее в сателлитах передаточное отношение, то есть сильнее приходится давить на рычаг, переводящий эти сателлиты.
Пуктуальный человек поставил бы туда опять же домкрат и на этом успокоился. Но я нагрузил рычаг пружиной, и это дало фантастический результат! Момент на валу увеличился, рычаг растягивал пружину и перемещался сам, перемещая сателлиты в то самое положение, которое требовалось для создания нужного передаточного отношения. Вариатор стал автоматом, или, как еще говорят, приобрел свойство адаптивности. Он повел себя как автоматическая коробка передач
Добавлю, что пружина, конечно, была заменена пневмоцилиндром, благодаря которому можно создавать различное давление и обеспечивать любой режим движения автомобиля. Небольшой опытный образец моего адаптивного вариатора, изготовленный и испытанный на знаменитом автозаводе «ЗИЛ», подтвердил все заложенные в него свойства. Причем сработал он с первого же раза, без доделок и доводок, что поразило моих помощников.
Надо срочно патентовать, на это нужны деньги, а у меня их тогда не оказалось. Пришлось обращаться к зарубежным друзьям. Вот и начали патентовать мы на паях вариатор в Германии, Англии, Франции, Италии, Швеции, Венгрии и даже Белоруссии. Это в Европе. А кроме того – в США и Китае. Япония слишком уж дорого берет за патент да и «обходить» эти патенты умеет мастерски, вот и не стали мы с ней иметь дело. А российские патенты получил я сам: тут много платить не надо.
Теперь предстоит задача потруднее – реализовать адаптивный вариатор на автомобилях. Но это, оказывается, совсем не так просто – потребуются еще деньги. А кроме того, нужно преодолеть сопротивление фирм, уже выпускающих автоматические, в том числе и вариаторные, коробки передач для автомобилей. Фирмы эти вложили в свои проекты немалые деньги и теперь ждут, когда эти деньги вернутся с прибылью. А тут является «дядя Вася» со своим вариатором и хочет нарушить с таким трудом достигнутый статус-кво. Тем более «дядя» этот из России, которая постоянно выкидывает свои нехорошие штучки!
Супервариатор
Вы заметили, что я ни разу не назвал вариатор, который так расхваливал, «супервариатором». Несмотря на то, что у него масса суперсуммарных эффектов и что адаптивных фрикционных вариаторов ранее в технике просто не существовало. Нет, вариатор хороший, лучше имеющихся сегодня на автомобилях.
Но скоро я понял, что «для полного счастья» мой вариатор не подходит – нужен новый, с «суперкачествами», совершенно особый, одним словом, настоящий «супервариатор».
Так чем же не устроил меня прежний вариатор, что потребовалось теперь изобретать супервариатор? А тем, что хоть он и хороший, лучше имеющихся, но не «супер». Например, диапазон регулирования D = 8, н у, от силы D = 10, а нужен для приводов с маховиками, как я уже говорил, D около 20. КПД неплохой: при передаточном отношении 1,3 достигает 0,95, правда, при больших значениях передаточного отношения КПД снижается. А ведь для приводов с маховиками желательно больше. Минимальное передаточное отношение imin = 1,3, хотя для автомобилей, как хорошо знают водители, желательно меньше единицы – 0,6-0,7.
И вот как-то пришла в голову такая мысль. Разгоняем, допустим, мы автомобиль вариатором, понижая передаточное отношение от imax до imin– 10; 8; 5; 2; 1,3. Все, больше вариатору делать нечего, меньшее передаточное отношение дать он не может. Максимальный диапазон регулирования D = imax / imin = 10/1,3 7,7. А что если попробовать преобразовать повышение передаточного отношения снова в его понижение, то есть в дальнейший разгон автомобиля? На первый взгляд, задача фантастическая, нереальная, но посмотрим, нет ли в технике подтверждающих эту идею примеров?
