Кроме того, вы соблюдаете следующие условия
• Все работы начинаются в субботу в 8:00 утра у вас дома. До этого времени нельзя ничего делать.
• Необходимо выполнить все работы по данному проекту.
• Вы договорились не менять исполнителей запланированных работ.
• Оба озера находятся в противоположных направлениях от вашего дома, поэтому прежде, чем отправляться в путь, следует решить, на какое из них ехать.
Вначале вы решаете, в каком порядке будете выполнять все эти работы. Другими словами, вам нужно определить для каждой работы непосредственно предшествующую. Необходимо учесть такие зависимости.
• Подруга должна сварить яйца, прежде чем готовить сэндвичи.
• Вы
В каком порядке выполнять остальные работы, зависит от вашего желания. Например, вы приняли такой порядок.
• В первую очередь вы вместе решаете, на какое озеро ехать.
• Приняв решение насчет озера, вы отправляетесь в банк за деньгами.
• Получив деньги в банке, вы заправляете машину.
• После принятия совместного решения об озере подруга начинает варить яйца.
• После того как яйца сварились, подруга делает сэндвичи.
• После того как вы вернулись с заправки и подруга приготовила сэндвичи, грузите вещи в машину.
• После того как вы оба загрузили машину, отправляетесь к озеру.
Табл. 4.6 иллюстрирует последовательность работ, которую вы определили.
Таблица 4.6. Последовательность работ для организации пикника
| Номер работы | Описание работы | Непосредственно предшествующая работа |
|---|---|---|
| 1 | Погрузить вещи в машину | 3, 6 |
| 2 | Получить деньги в банке | 5 |
| 3 | Приготовить сэндвичи с яйцом | 7 |
| 4 | Поехать на озеро | 1 |
| 5 | Выбрать озеро | Нет |
| 6 | Заправить машину бензином | 2 |
| 7 | Сварить яйца (для сэндвичей) | 5 |
Чтобы построить сетевой график в соответствии с этой таблицей, выполните следующие действия.
1. Начните проект с события "Начало".
2. Затем определите все работы, которые не имеют предшествующих. К их выполнению можно приступать стразу с момента начала проекта.
В нашем случае это единственная работа 5.

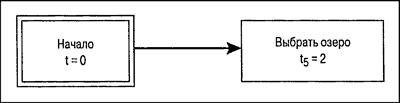

3. Начинаем рисовать сетевой график (рис. 4.5).
Определите все работы, для которых работа 5 является непосредственно предшествующей.
Рис 4.5. Начало построения сетевого графика организации пикника
4. Из табл. 4.6 видно, что таких две: работа 2 и работа 7. Изобразите их в виде прямоугольников и проведите к ним стрелки от работы 5.
Продолжайте строить график по тому же принципу.

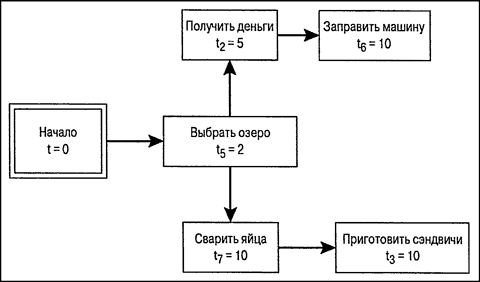

Для работы 6 предшествующей будет работа 2, а для работы 3 — работа 7. На данном этапе график примет вид, как на рис 4.6
Из таблицы видно, что работе 1 предшествуют две работы: работа 3 и работа 6, а работе 4 —
Рис. 4.6. Продолжение построения сетевого графика организация пикника

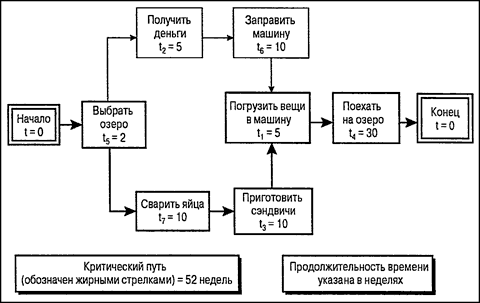

На рис. 4.7 показан сетевой график в завершенном виде.
Рис. 4.7. Окончательный вид сетевого графика для организации пикника
Теперь рассмотрим несколько важных вопросов. Во-первых, сколько времени вам потребуется, чтобы собраться и добраться до озера?
• Верхний путь, включающий работы 2 и 6, — 15 минут.
• Нижний путь, включающий работы 7 и 3, составляет 20 минут.
• Самый длинный в графике — критический путь, он включает работы 5, 7, 3, 1 и 4. Его продолжительность — 57 минут. Именно столько вам понадобится, чтобы добраться до озера, если следовать этому сетевому графику.
Можно ли задержать выполнение некоторых работ и все же уложиться в 57 минут? Если да, то каких?
• Верхний путь, включающий работы 2 и 6, — не критический.
• Из сетевого графика следует, что поскольку работы 5, 7, 3, 1 и 4 находятся на критическом пути, они не могут быть задержаны ни в коем случае.
• Однако работы 2 и 6 можно выполнять одновременно с работами 7 и 3. Работы 7 и 3 занимают 20 минут, в то время как работы 2 и 6 — 15 минут. Поэтому работы 2 и 6 имеют резерв времени в 5 минут.

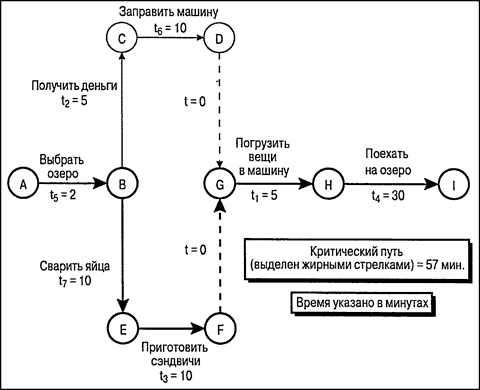

На рис. 4.8 представлен тот же сетевой график, но в форме "события-работы". Событие А эквивалентно событию "Начало", а событие I эквивалентно событию "Конец".
Рис. 4.8. Окончательный вид сетевого графика для организации пикника в форме "события-работы "
• событие В, конец работы 5 ("Выбрать озеро"), можно назвать "Решение принято";
• событие С, конец работы 2 ("Получить деньги"), можно назвать "Деньги получены". И так далее.
• закончите каждую предшествующую работу элементарным событием;
• соедините их стрелками со следующим элементарным событием, от которого начнется работа 1. Стрелки в этом случае будут означать фиктивные работы.
