«В первых версиях АРИЗ была показана дорога для изобретательского мышления – формулирование идеального конечного результата, противоречия, разрешения противоречия и т. п. И казалось, что этого достаточно, чтобы человек шёл правильным путём. Но оказалось, что люди очень быстро теряют направление, возвращаются на привычный путь перебора вариантов.
Тогда в АРИЗ стали вводиться ограничения («заборы»), которые не давали возможности людям уклоняться от пути. Но практика показала – никакие заборы не помогают, люди «перепрыгивают» через них, нарушают правила, если их трудно выполнить или они кажутся недостаточно очевидными и т. п. Тогда в АРИЗ был встроен «мотор»,
Постепенно АРИЗ становился все более эффективным и универсальным, но и более сложным и требующим все большего обучения и практики для использования. АРИЗ-59 (цифра после слова АРИЗ означает год публикации методики) помещался на одной странице, АРИЗ-71 – 5–6 страниц, АРИЗ-85 В [1] с примерами – несколько десятков страниц».
1
С АРИЗ-85 В можно познакомиться на сайте http://www.altshuller.ru/triz/ariz85v.asp.
Преподаватели понимали, что полный АРИЗ-85 слишком сложен для их учеников, поэтому для них был разработан облегченный вариант алгоритма, младший брат АРИЗа – «АРИЗЕНОК».

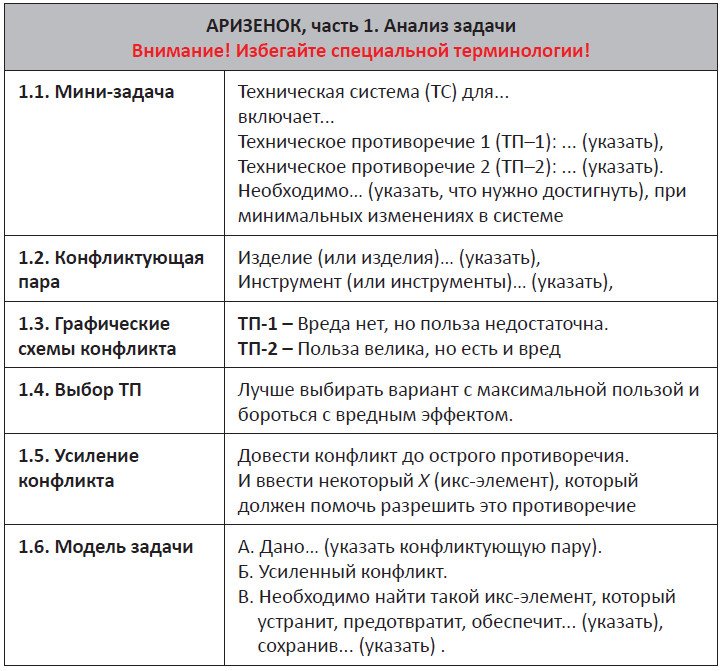

Мы вывешиваем первый плакат.
– Кто помнит, что такое мини-задача? – Это задача, в которой решение должно быть получено путем минимальных изменений в уже существующей системе.
– А какие у мини-задачи преимущества?
– Меньше изменений – значит, получится более идеальное решение! Легче будет внедрить!
– Верно. И ещё одно преимущество: мини-задачу проще всего сформулировать. Все в системе остается как было (или почти все), а вредный эффект, недостаток должен исчезнуть. В АРИЗ мини-задача строится по строгой схеме. Необходимо отказаться от терминов. И ещё нужно уметь сформулировать техническое противоречие (ТП). Так в ТРИЗ называется ситуация, когда попытка улучшить одну характеристику системы приводит к ухудшению другой. В мини-задаче технические противоречия «ходят парой», потому что на любую проблему всегда можно взглянуть с двух противоположных сторон.
Приступаем к анализу задачи о плазмотроне
1.1. Техническая система для резки металла включает электрод, газ, разрезаемый металл и электрическую дугу.
ТП-1: если дуга очень сильная, она хорошо режет металл, но разрушает электрод.
ТП-2: если дуга слабая, она не разрушает электрод, но плохо режет металл.
Необходимо при минимальных изменениях в системе обеспечить отсутствие разрушения электрода при хорошей резке.
Следующий шаг – выбор конфликтующей пары, включающей изделие и инструмент. Иногда в задачах бывает два изделия или два инструмента. В нашем случае:
1.2. Изделия – металл (М) и электрод (Э).
Инструмент – электрическая дуга. «Взаимоотношения» между инструментом и изделиями:
1.3. ТП-1: сильная дуга хорошо режет металл, но портит электрод.
ТП-2:

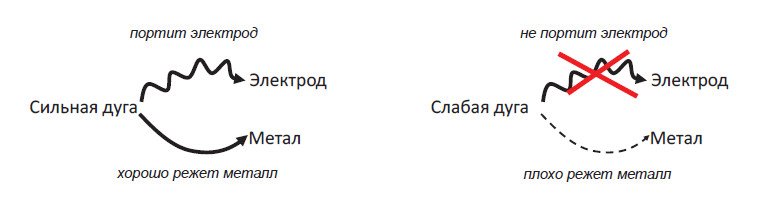

На схеме это выглядит так:
Следующий шаг – выбор ТП. Фактически у нас в мини-задаче две задачи. Можно «идти» от ТП-2 – слабой дуги. Но тогда придется искать новые способы повышения производительности резки, а это приведет к отказу от мини-задачи. Лучше «работать» с ТП-1: у нас уже производительность обеспечена, нужно только решить проблему разрушения электрода.
1.4. Выбираем ТП-1. Выбрав конфликт, мы сузили, сделали более четкой задачу. Теперь главное – не терять ее, не путаться, не возвращаться раньше времени к другой. Для этого следующий шаг – усиление конфликта, чтобы не «тянуло» к компромиссу, к какой-то средней по силе дуге. Обострение противоречия – шаг к его разрешению!
1.5. Усиление конфликта: очень сильная дуга прекрасно режет металл, но очень быстро разрушает электрод.
Заключительный шаг первой части как бы подводит итог анализу. Но в ней появляется и новое действующее лицо – икс-элемент – «таинственный незнакомец», который должен помочь нам решить задачу. Правда, его полномочия обычно не очень широки. Ведь у нас есть инструмент – дуга, которая с одной частью работы справляется хорошо – прекрасно режет металл. Здесь ей помогать не надо. На долю икс-элемента остается обеспечить «неразрушение» электрода. Но при этом он не должен мешать дуге, иначе «за что боролись?» Икс-элемент как в алгебре – неизвестное, которое нужно найти. Это может быть вещество или поле, или просто какое-то изменение в системе.
1.6. Модель задачи. Даны сильная дуга, металл и электрод. Очень сильная дуга прекрасно режет металл, но сразу разрушает электрод. Необходимо найти такой икс-элемент, который устранит разрушение электрода, не мешая очень сильной дуге резать металл.
Теперь можно использовать вепольный анализ. Здесь – слово ребятам.
– Это типичный вредный веполь, – рассуждает Женя. – B1 – электрод, B2 – дуга, П – вредное тепловое поле. Нужно ввести модификацию, скорее всего дугу, которая бы защищала электрод.
– Какую модификацию?
Ответа нет. Трудно придумать модификацию дуги. А противодействующее поле? Охлаждать электрод?
– До этого, конечно, давно додумались, но эффект не очень большой.
– Оттянуть каким-то веществом лишнее тепло?
Ребята хотят продолжить поиск решения с помощью вепольного анализа. Но Преподаватель против. Если решение не очевидно, нет смысла тратить много времени на перебор веществ и полей – лучше продолжить уточнение задачи по АРИЗ.

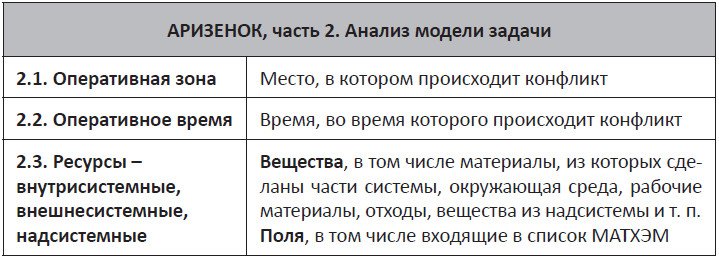

Мы вывешиваем второй плакат.
2.1. Оперативная зона – место конфликта – там, где дуга касается электрода.
2.2. Оперативное время – все время пока горит дуга.
2.3. Ресурсы. Вещественные, энергетические, из оперативной зоны и вне ее.
Вещественные – плазма, газ, воздух, металл электрода, разрезаемый металл…
Полевые – высокая температура, давление газа, движение газа и плазмы, электрический ток, магнитное поле дуги, гравитационное поле, магнитное поле Земли…
