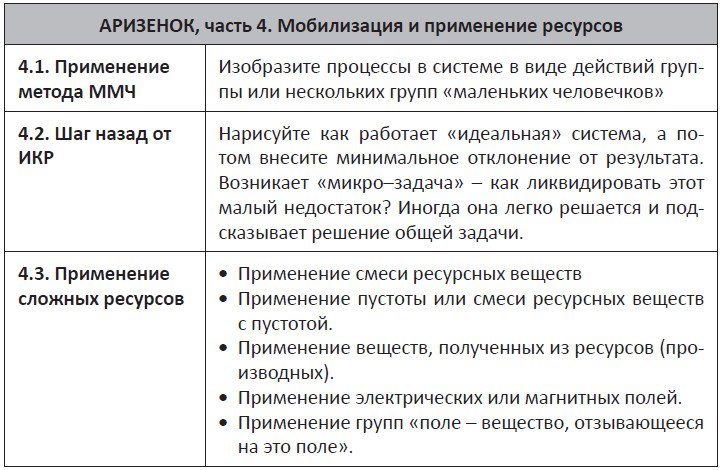

В трудной работе прошли обычные четыре часа занятий. Но после обеда ребята снова вернулись в класс. Очень уж им хотелось узнать, что дальше будет с нашей задачей. И мы продолжаем. Четвертый плакат:

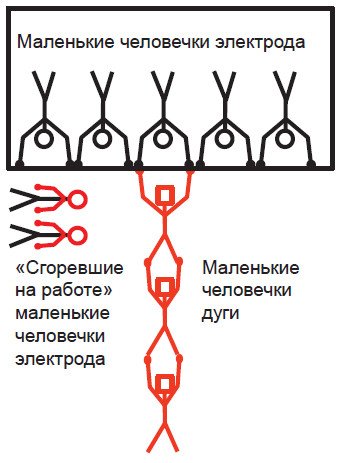

4.1. Маленьких человечков все рисуют с удовольствием. Получается у ребят примерно одно и то же: ряд человечков электрода. За одного человечка этой шеренги зацепились красные «горячие» человечки дуги и сжигают его. Когда сожгли одного, хватаются за следующего.
А теперь по правилам шага 4.1 нужно эту картинку переделать: так перестроить человечков, чтобы их вредное действие исчезло. Как это сделать? Все в затруднении.
Преподаватель вызывает к доске добровольцев для изображения человечков в живую. Все желают участвовать в эксперименте, но Преподаватель оставляет только шестерых. Четверо изображают человечков электрода, а двое – человечков дуги. «Человечки катода» перед проблемой – противоречием: они должны держать «человечков дуги», но у тех очень горячие руки, они обжигают.
– Нужно передавать человечков дуги из рук в руки, как печёную картошку у костра!
Воспоминания о наших вечерних огоньках, когда на костре по традиции печётся картошка, самые приятные, и идея сразу всем понятна:
– Нужно, чтобы точка контакта непрерывно перемещалась по электроду! И можно сразу представить, как эту идею реализовать.
• Электрод должен перемещаться, например, вращаться!
• Лучше, чтобы двигался не электрод, а дуга – она ведь легче! – говорит Миша.
Он прав – двигать дугу с позиций ТРИЗ предпочтительнее. Но как?
4.2. Шаг назад от ИКР делают следующим образом. Часто, хотя и не всегда, из анализа задачи бывает ясно, как должна выглядеть «идеальная система», а вопрос только в том, как её получить. В таких случаях рисуют такой идеал, а потом вносят минимальное отклонение от результата. Например, если две детали в конечном итоге соприкасаются, надо на этом шаге ввести между ними маленький зазор. Возникает новая микрозадача – как ликвидировать этот «зазорчик»? Иногда она легко решается и подсказывает решение общей задачи. А как изобразить ИКР у нас?
– На электроде горит дуга, а он не разрушается.
– А теперь внесем маленькое разрушение. Дуга все-таки «съела» одну частицу, одного человечка электрода. Что нужно сделать, чтобы вернуть его на место?
– Пусть на его место встанет какой-то другой человечек, из запасных или из…
– Из ресурсов! Тогда все будет как было.
– А как обеспечить такую возможность взаимного замещения человечков?
– Человечки могут менять места только в жидкости. А электрод нельзя сделать жидким, он тогда сразу вытечет.
Преподаватель: – Вообще-то можно. Есть специальный материал для электродов, который при нагреве покрывается на поверхности тонким слоем электропроводного жидкого окисла. И это отлично «работает». Вот только материал этот очень дорог и имеет много других недостатков.
– Нужно просто сделать электрод в виде чашки с жидкостью и перевернуть электрод вверх ногами, – медленно тянет Игорь. – Пусть электрод будет внизу, а разрезаемый металл вверху!
Эту идею стоит записать и продумать отдельно. Она новая, не совпадает с имеющимся у Преподавателя контрольным ответом. Вполне возможно, что это изобретение [2] !
2
Зимой
Вообще, в четвертой части АРИЗЕНКА от каждого шага можно ждать новой идеи. Если в первых трёх частях идёт анализ и прояснение задачи, то в четвёртой части – собственно поиск решений. Но в отличие от аналитической части, где выполнение каждого шага даёт гарантированное сужение поля поиска, в «решательной» части далеко не все шаги и не всегда могут дать результат.
Ребята долго обсуждали возможность использования пустоты или смеси ресурсных веществ с пустотой. Вообще пустота – идеальный ресурс для изготовления икс-элемента. Её всегда достаточно, платить за неё не надо. Пустота – это не обязательно вакуум, это просто незанятое место, пространственный ресурс. Но пустота может быть и пузырьками газа в жидкости, и порами в твердом теле.
– А пена? Это смесь пустоты с водой!
– Правильно, только не обязательно с водой, с любой жидкостью. Для пустоты есть даже свои маленькие человечки – «пустячки». А есть ли «пустота» в нашей задаче? Электрод плазмотрона – массивная деталь, она сделана из сплошного материала. А если…

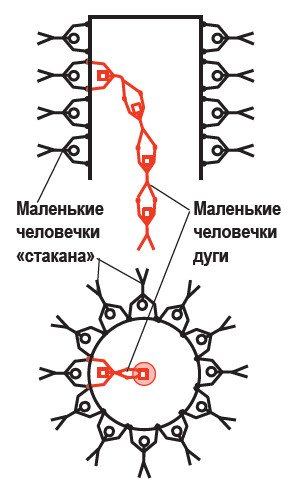

И вот на рисунке новый электрод с пустотой – стакан, охлаждаемый снаружи. Дуга опирается на внутреннюю поверхность стакана. Если привлечь ресурс – поток воздуха или газа, который будет вращаться и непрерывно подгонять дугу, не давая ей задерживаться ни на миг, дуга не успеет «сжечь» человечков электрода. Правда, поток воздуха или газа может и «сдуть» дугу.
4.6. Нельзя ли использовать электрические или магнитные поля или их взаимодействие? Эти поля выглядят очень перспективными. Все вещества содержат электроны, ионы, то есть человечков, «послушных» электрическому и магнитному полю. Правда, в обычном состоянии они «замкнуты» друг на друга и электрического поля не очень-то слушаются, но их в принципе несложно «освободить». Как раз такой случай в нашей задаче – у нас поток плазмы, то есть ионов, подвластных электрическому и магнитному полю. Что из этого следует?
– Наверное можно перемещать дугу не воздухом, а с помощью электрического поля – как луч в телевизоре.
Большинство сначала скептически относятся к этим идеям, но сторонники использования поля не сдаются. Очень интересно – у ребят появилась уверенность, что раз ТРИЗ подсказывает идею, стоит за неё побороться!
– Можно использовать не только электрическое поле, но и магнитное. Может быть сверху стакана поместить магнит? Тогда силовые линии его будут действовать на плазму дуги, как на проводник с током. Правда? Это по правилу левой… или правой руки, – вспоминает неуверенно Света. На помощь ей приходит отличник (но совсем не зубрила) Женя:
