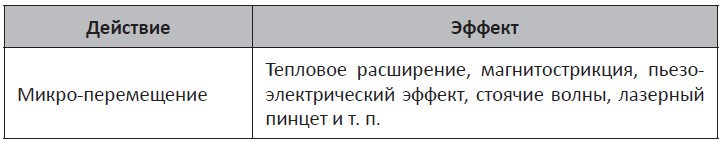

Сегодня несложно найти как сами указатели эффектов, так и описания нужных эффектов в Интернете. В процессе развития ТРИЗ развивалось и применение разных эффектов. Сегодня наряду с указателем физических эффектов существуют также указатели применения химических, геометрических и биологических эффектов, их легко можно найти в Интернете,
В АРИЗ есть ещё шестая, седьмая, восьмая и девятая части, о которых мы расскажем лишь в общих чертах. Шестая часть предназначена для изменения или замены мини-задачи на другую, если решение первоначальной задачи не удалось найти. В седьмой части идет проверка, разрешено ли физическое противоречие, достигнут ли ИКР, содержит ли новая система хорошо управляемые элементы – словом оценивается качество найденной идеи. И если оно не удовлетворяет приведенным в тексте алгоритма требованиям, рекомендуется повторить решение. Здесь же выявляются дополнительные задачи и подзадачи, которые необходимо решить для того, чтобы внедрить найденную идею. Ведь для внедрения одного изобретения высокого уровня иногда приходится решить немало задач более низкого уровня.
Задача 4

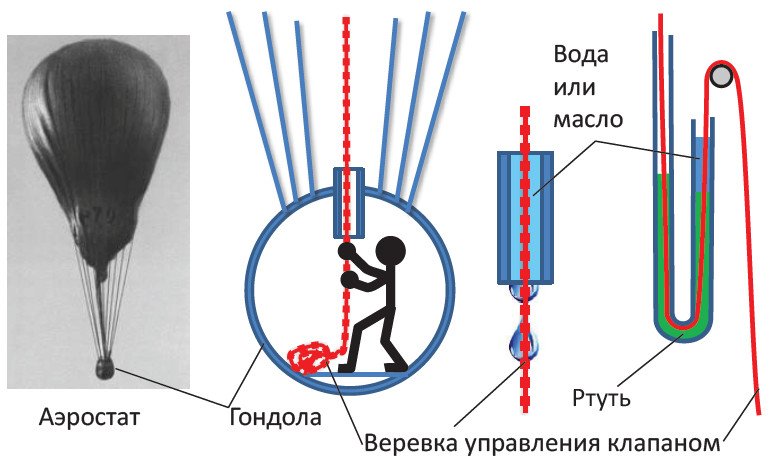

Знаменитый учёный-изобретатель первой половины 20 века Огюст Пикар прославился изобретением стратостата и батискафа. При их создании ему пришлось решить немало задач, в частности об управлении клапаном гондолы стратостата. Управление производилось с помощью веревки, пропущенной через металлическую оболочку герметичной гондолы внутрь неё. (Электронике Пикар не доверял, считая её ненадёжной.) При этом возникла проблема: через узкое отверстие воздух из гондолы не выходил, но тяжело проходила верёвка. А через широкое – верёвка проходила легко, но также легко уходил и воздух. Как быть?
Решим задачу по АРИЗ, но запишем только узловые шаги.
1.1. Мини-задача. Техническая система для полёта и управления стратостатом включает гондолу, верёвку, отверстие и воздух.
ТП-1: если отверстие большое, то верёвка свободно ходит через него, но выходит воздух.
ТП-2: если отверстие маленькое, воздух не выходит, но верёвка ходит с трудом. Необходимо при минимальных изменениях в системе обеспечить свободное продвижение верёвки без потери воздуха.
1.2. Изделие – верёвка (B1), воздух (B2). Инструмент – отверстие (О) (большое, маленькое).

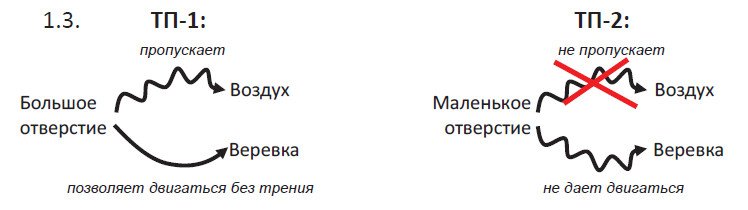

1.3.
1.4. Главный производственный процесс – управление гондолой. Выбираем ТП-1.
1.5. Отверстие очень большое, огромное.
3.1. ИКР-1. Икс-элемент, абсолютно не усложняя систему и не вызывая вредных явлений, устраняет выход воздуха, не мешая проходить веревке.
3.2. Икс-элемент должен быть из имеющихся ресурсов.
3.3.
3.4. ФП на микроуровне. Частицы оперативной зоны должны быть связаны, чтобы 03 была непроницаемой, и не должны быть связаны, чтобы 03 была проницаемой. Проницаема для веревки (твердого тела) и непроницаема для воздуха… Да это же жидкость! Действительно, если ввести в отверстие жидкость, например воду, то веревка свободно будет проходить, а воздух – нет. Но возникает новая подзадача: как удержать жидкость? Во-первых, она растечется, во-вторых, перепад давления вытолкнет её из гондолы.
– Перепад давления можно уравновесить столбом жидкости.
– Ого! Для этого нужен столб в десять метров воды!
– Почему обязательно воды? Если жидкость тяжёлая, можно и поменьше.
– Ртуть?
– Нет, ртуть нельзя, все в гондоле отравятся.
– Вы решаете сразу две задачи, – замечает Преподаватель. – Сначала решите задачу, как сделать, чтобы вода или ртуть удерживалась в отверстии, а потом – как бороться с отравлением.
– Я знаю, как удержать. Как в школьном манометре – там трубка V-образной формы, заполненная ртутью, через неё можно пропустить верёвку.
– Хорошо. Но как быть с ртутью? Отчего происходит отравление?
– Из-за испарения ртути.
– А можно сделать, чтобы она не испарялась? Вспомните вепольный анализ!
– B1 – ртуть, B2 – воздух, вредное поле П – испарение.
– Вредный веполь можно разрушить введением B3 – прослойки.
– Можно ввести ту же воду или масло. Вот теперь решение готово для использования.
Пришлось решить не одну задачу, а три. И так всегда, задачи «обрастают» более мелкими задачами, нужно только решать их не все сразу, а по очереди.
В восьмой части АРИЗ рассматриваются вопросы применения полученного решения. В первую очередь необходимо выяснить, как должна быть преобразована надсистема, в одной из систем которой произошли существенные (или не очень) изменения. Делать это необходимо, потому что случаются курьёзные случаи.
Задача 5
На одном заводе в цехе, где происходило покрытие деталей электролитическим способом, придумали ценное усовершенствование, позволившее загружать в электролитическую ванну вдвое больше деталей, чем раньше. Производительность возросла в два раза, все радовались. А потом обнаружилась неприятность. Когда детали пошли в дело, оказалось, что половина из них – брак.
Конец ознакомительного фрагмента.
