Гусеничный бронетранспортер HS-30 (SPz 12-3)

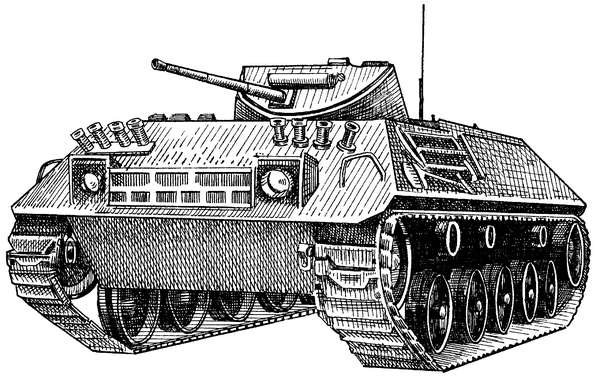

Гусеничный бронетранспортер HS-30, или SPz 12-3 (рис. 37 ), был принят на вооружение западно-германских войск в 1960 году. Впоследствии часть этих БТР была заменена боевыми машинами пехоты «Мардер», но и по сей день в бундесвере имеются 760 единиц этой модели.
Экипаж БТР состоит из 2 человек плюс 6 человек десанта. Масса машины — 14,6 т, габариты — 5,56 x 2,54 x 1,85 м. Корпус выполнен сварным, полностью герметизированным. Толщина брони равна 30 мм.
В передней части бронетранспортера
Для посадки и высадки десанта в средней части крыши имеются люки (2 шт.), а в корме — двустворчатая дверь.
На машине установлен бензиновый карбюраторный двигатель В81 английской фирмы «Роллс-Ройс» мощностью 235 л. с. Это дает возможность развивать максимальную скорость примерно 58 км/ч. Запас хода — 270 км.
На лобовом листе корпуса смонтированы два четырехствольных гранатомета для постановки дымовых завес. Для передвижения в ночное время имеется прибор ночного видения, установленный у механика-водителя.
На базе этого БТР созданы самоходные минометы и пусковые установки ПТУР.
Гусеничный бронетранспортер YW-531

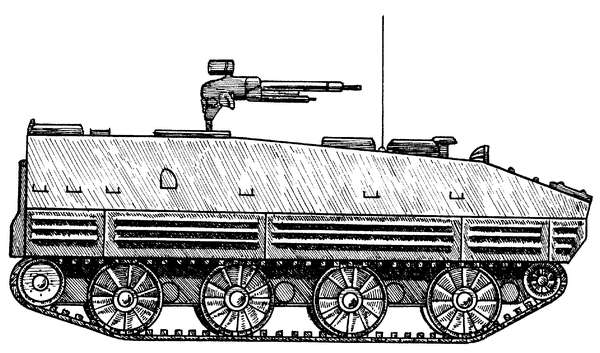

В 1960 году в Китае разработан и построен гусеничный бронетранспортер YW-531 (рис. 38 ). Серийная его постройка была налажена на предприятиях оборонной промышленности страны. На вооружении в китайской армии в данное время находится около 5000 единиц этого БТР. Данная машина экспортировалась в Албанию, Ирак, КНДР, Пакистан, Судан, Танзанию, Таиланд, Вьетнам и Заир.
Отделение управления размещено в передней части корпуса. Кресло механика-водителя установлено по левому борту, а справа от него расположился командир БТР. Позади кресла командира находится моторно-трансмиссионное отделение, а остальное пространство внутри корпуса отведено десантному отсеку.
Корпус машины выполнен из катаных бронелистов способом сварки. Бронирование обеспечивает защиту экипажа от пуль и осколков артиллерийских снарядов. У корпуса довольно низкий силуэт, т. е. его высота до крыши равна 1,9 м.
На крыше десантного отсека смонтирован один 12,7-мм пулемет ДШКМ, боекомплект которого состоит из 1100 патронов. Стрельбу из него может вести 1 из 13 десантников. Для посадки и высадки десанта имеется сделанный в виде аппарели большой люк в кормовой броне.
Кроме этого, в бортах корпуса устроены амбразуры для ведения огня из личного стрелкового оружия.
Моторно-трансмиссионное отделение оснащено дизельным двигателем воздушного охлаждения марки BF-8L мощностью 320 л. с. Этот двигатель выпускается в Китае по лицензии немецкой фирмы «Дойц». Силовая установка
Подвеска БТР выполнена на упругих торсионах. С каждой стороны расположено по 4 обрезиненных опорных катка. Ведущие колеса находятся спереди.
При передвижении по шоссе бронетранспортер может развивать максимальную скорость 65 км/ч, по пересеченной местности — 50 км/ч, на плаву — 6 км/ч. Машина может преодолевать вертикальные стенки высотой 0,6 м, рвы шириной 2,2 м. Передвижение по воде осуществляется за счет перемотки гусениц.
Бронетранспортер оснащен средствами пожаротушения и радиостанциями.
В зависимости от того, какая радиоаппаратура находится на борту, БТР в своем обозначении имеет индексы C, D, E.
На базе шасси бронетранспортера YW-531 была создана командирская машина, самоходная 122-мм гаубица 54-1, самоходный миномет калибра 82 и 120 мм YW-304, самоходный ПТРК, санитарная машина, боевая машина реактивной артиллерии.
YW — 531H . В 1985 году был создан гусеничный бронетранспортер YW-531H (рис. 39 ), который является преемником YW-531. Новая машина немного отличается от базовой модели. У нее несколько увеличена длина корпуса, а в ходовой части добавлено по одному опорному катку с каждого борта.
Несмотря на то что была сохранена основная компоновка, были модифицированы некоторые узлы и механизмы, т. е. машина стала более приспособленной к серийному строительству при помощи современных технологических методов.
Места механика-водителя и командира расположены так же, как и в предыдущей модели.
Моторно-трансмиссионное отделение размещено по правому борту в передней части корпуса. Десантное отделение занимает кормовую часть.
Корпус БТР выполнен из катаных броневых листов методом сварки. Лобовая броня установлена под значительным углом к вертикали. Борта машины и ходовая часть дополнительно защищены противокумулятивными экранами.
Экипаж бронетранспортера состоит из 2 человек плюс 13 десантников в полной экипировке, которые размещаются в десантном отсеке.
В бортах десантного отделения устроены амбразуры для ведения стрельбы из личного оружия. Над амбразурами располагаются приборы наблюдения за полем боя.
На вооружении БТР имеется один пулемет ДШКМ калибра 12,7 мм, который смонтирован в открытой вращающейся башенке, находящейся на крыше десантного отсека.
Для постановки дымовых завес снаружи на корпусе укреплены дымовые гранатометы.
Машина оснащена дизельным двигателем мощностью 320 л. с. Он дает возможность развивать максимальную скорость по шоссе, равную 65 км/ч, на плаву — 6 км/ч. Запас хода составляет 500 км.
Трансмиссия на бронетранспортере YW-531H точно такая же, как и на YW-531. Но в ходовой части имеются изменения: на каждом борту установлено не по 4, а по 5 опорных катков. БТР может преодолевать вертикальную стенку высотой 0,7 м, ров шириной 2,5 м.
