Контур системы управления огнем на данной модификации включал танковый баллистический вычислитель М-21, командирский прицел-дальномер AN/VVG-2, прицел наводчика AN/VSG-1, стабилизатор оружия и баллистический привод М10А4, датчики атмосферных параметров.
Модернизация танков М60А1, состоявших на вооружении армии США, до уровня М60А3 TTS началась в 1981 году.

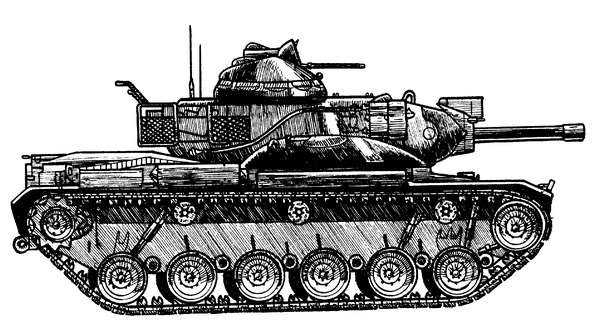

Несколько слов нужно сказать и еще об одной модификации танка М60, получившей название «Супер М60 ». Данная модель была предложена фирмой «Теледайн континентал», специализировавшейся на создании танковых дизелей серии AVDS-1790. Проект радикального улучшения боевых качеств М60А1 инженеры компании
Ходовой макет танка «Супер М60» разрабатывался конструкторами «Теледайн континентал» совместно с западногерманской фирмой «Ренк». В результате получился практически новый танк, который отличался от М60 в большей степени, нежели М-60 от М-48. Более мощный дизель потребовал установки новой гидромеханической трансмиссии; вместо торсионной подвески опорных катков применялась индивидуальная гидропневматическая. Усиление броневой защиты предлагалось произвести за счет навески на расстоянии примерно 20 мм от поверхностей корпуса и башни катаных бронелистов, ходовая часть прикрывалась броневыми экранами. Предусматривалась возможность заполнения полостей между основной и накладной броней полимерными материалами.
Работы по танку «Супер М60» проводились фирмами «Теледайн континентал» и «Ренк» на свои средства в расчете на возможный заказ со стороны армии США или вооруженных сил других стран, предусматривающий модернизацию уже изготовленных М60А1 до уровня «Супер М60». Но подобных заказов так и не поступило. Опытный образец «Супер М60» был изготовлен в конце 70-х годов.
Следует отметить, что на базе танка М-60 было разработано немало бронированных машин, предназначенных для различных целей. Расскажем об одной из них — саперном танке М-728. Он был оснащен бульдозерным отвалом М-9, изготовленным из прочного стального сплава, А-образной стрелой, лебедкой с тяговым усилием 27,2 и устройствами для проведения подрывных работ. Нижние концы А-образной стрелы грузоподъемностью 9 т шарнирно соединены с цапфами, приваренными к башне танка. В походном положении стрела опускалась за башню. Экипаж управлял всем специализированным оборудованием, не выходя из машины. Вооружение танка состояло из короткоствольной 165-мм пушки, представляющей собой модернизированный вариант английского орудия L9А1.
Машину М-728 предполагалось использовать для устройства проходов в заграждениях, укрытий и капониров для боевой техники, эвакуации подбитых и застрявших танков с поля боя под огнем противника, а также для производства крановых и подрывных работ.

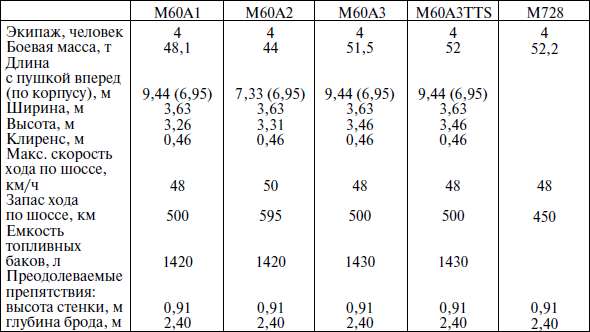

Лучше представить себе все описанные модификации танка М-60 поможет таблица 1, в которой приводятся основные характеристики машин этой серии.
Таблица 1 Характеристики танков М-60
Лучший в своем классе (Т-10М)
Одним из лучших в свое время считался тяжелый танк Т-10М (рис. 118 ), который был разработан советскими конструкторами в 1950-х годах. Его огневая мощь обеспечивалась установкой 122-м пушки и двух крупнокалиберных пулеметов. Соответственно вооружению определялись и задачи данной машины на поле боя.
Итак, дальность прямого выстрела пушки при высоте цели 2 м составляла 1130 м. На всем расстоянии траектория снаряда не превышала указанного размера: он как бы стелился над поверхностью земли, сохраняя огромную кинетическую энергию, а следовательно, и ударную силу.
Для стрельбы использовались боеприпасы двух видов: бронебойно-трассирующие снаряды массой 25,1 кг и осколочно-фугасные гранаты массой 27,3 кг. Весовые параметры артиллерийских выстрелов, получаемые из расчета прибавления массы снаряда к массе гильзы, были такими: в первом случае 45,96 кг, во втором — 47,6 кг. Таким образом, выстрелы получались достаточно внушительные, что заставило конструкторов отказаться от совместных патронов, весивших свыше 50 кг каждый, и ввести раздельное заряжание. Весь процесс зарядки пушки выглядел так: человек брал снаряд и досылал его в зарядную камору ствола, из второй боеукладки он доставал гильзу и досылал ее вслед за снарядом, после чего затвор автоматически закрывался — и орудие готово к стрельбе.
Следует отметить, что конструкторы сделали все возможное, чтобы облегчить действия заряжающего. Так, досылать снаряд и гильзу ему помогал механизм заряжания — каретка с электроприводом, перемещающаяся по специальным полозьям, на лоток которой и нужно было класть боеприпасы. Боевая скорострельность танка Т-10М достигала 3–4 прицельных выстрелов в минуту.
Танковая пушка была снабжена двумя прицелами: один — дневной, перископический — обеспечивал максимальную прицельную дальность 4000 м; второй — инфракрасный — позволял вести прицельную стрельбу ночью с максимальной прицельной дальностью 1150 м.
Устройство пушки по своему принципу мало отличалось от конструкции обычного полевого орудия: длинный ствол, дульный тормоз, затвор, люлька с противооткатными устройствами, механизмы наведения, ограждение со спусковым механизмом. Хотя несколько особенностей все же имелось. Дело в том, что внутренний объем боевого отделения танка ограничен, и поэтому конструктивные требования к размерам и массе узлов и деталей пушки, их прочности предъявляются очень жесткие.
Особой заботой проектировщиков является обеспечение высокой точности стрельбы. Причина тому весьма веская: боекомплект ограничен, каждый выстрел должен быть прицельным, каждый выпущенный снаряд должен достичь цели.
Для ведения эффективного огня во время перемещения танка конструкция пушки предусматривала систему стабилизации наводки по горизонтали и вертикали. Другими словами, ни повороты, ни неровности пути не были помехой для точности прицела. В обязанности наводчика входило лишь наведение прицельной марки на объект, а система уже моментально запоминала это положение, автоматически выводила на него и удерживала в нем ствол пушки, благодаря чему Т-10М мог вести огонь с ходу и поразить цель практически с той же точностью, как и с места.
Несколько слов нужно сказать и о пулеметах, которыми был оснащен танк. Их предусматривалось два одинаковых, марки КПВТ (крупнокалиберный пулемет Владимирова танковый) — одни из самых мощных крупнокалиберных. Каждый патрон к ним весил 200 г, из них на пулю приходилось 64 г. Это, в сущности, можно уже считать небольшим снарядом, который к тому же разгоняется в канале ствола до весьма высокой начальной скорости — 945 м/с.
Один пулемет являлся спаренным — он устанавливался параллельно пушке и был связан с ней. Огонь из него велся по наземным целям: огневым точкам и легкобронированным машинам. Наибольшая прицельная дальность составляла 2000 м. Стрелял наводчик, а заряжание и взведение пулемета входило в обязанности заряжающего.
