ВЫСОКОЙ МЫСЛИ ПЛАМЕНЬ (часть первая)
Шрифт:

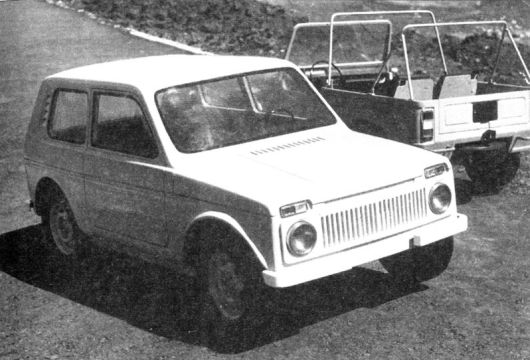

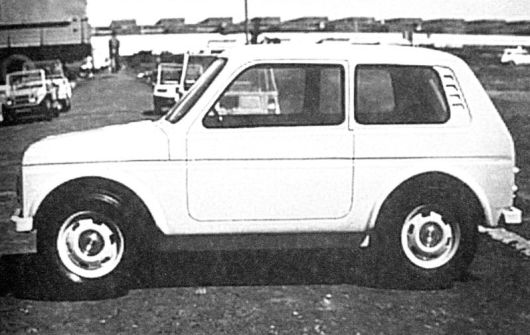

Оба снимка (этот и предыдущий) сделаны в ходе «привязки» макетов к местности (пешеходная дорожка имитирует шоссе)
1972 год. В. Сёмушкин работает над полноразмерным пластилиновым макетом

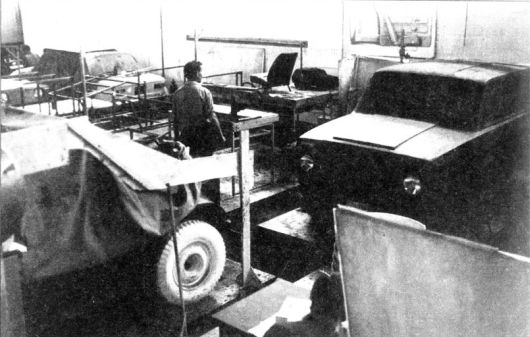

1972 год. Так выглядел Центр Стиля
Предположить реакцию было невозможно. Мне показалось, что главный как-то поджал губы, но осматривал очень спокойно и неторопливо.
Пауза затянулась и ещё одно явление произошло – тишина. Куда-то исчез обычный производственный грохот КВЦ. Я не мог это выдумать потом – не помню ни одного звука, вокруг воцарилась тишина.
– Что, Владимир Сергеевич, плохо? Не так? – не выдержал этой тишины я.
Он слегка хмыкнул, но ещё несколько секунд молчал.
– Партизаны! Парти-за-а-а-ны, но… молодцы, молодцы-ы!
– Ф-у-у! – выдохнул я наконец.
Такого поворота я совершенно не ожидал. Что я пережил и где моё сердце было в эти секунды – одному Богу известно.
– Та-а-к, а компоновку вы учитывали?
– Да, обязательно, Владимир Сергеевич!
Я уже ожил и несколько осмелел (по-моему, даже избыточно):
– Вот на этом плазе нанесено всё, что мне давал поагрегатно Прусов, а также мои контуры и сечения по кузову. Всё это в натуральную величину в координатных сетках и всё это учтено в макете.
– И колесо, вы думаете, сюда поместится?
– Уже поместилось Владимир Сергеевич. Вот – на объёмном макете агрегатов оно лежит рядом с двигателем под капотом, а разьём капота сделаем сбоку.
– Ну, партизаны, партизаны…
Это уже звучало как одобрение.
«Художник пишет кончиками нервов» – это о Ван Гоге. И не только о нём. Все художники всё делают кончиками нервов. Такая поддержка от главного конструктора – это очень здорово, трудно высказать, что это значит.
– Сколько нужно времени, чтобы разработать макет в натуральную величину?
– Месяца три-четыре.
– Хорошо, встретимся в августе.
В начале августа П.М. сказал, что технический совет назначен на 20-е число. Макет был готов точно к этому дню.
П. Прусов. По «Ниве» в то время сложилась критическая ситуация.
При обсуждении концепции автомобиля ВАЗ-2121 было очень много споров.
Маститые специалисты отстаивали классический вариант – утилитарная форма, рама, барабанные тормоза спереди и сзади, зависимые подвески колёс. То есть, всё склонялось к традиционному открытому джипу. И это понятно – в то время по-иному никто и не мыслил.
Но мы, молодые, видели эту машину совсем другой (такой, какой она в итоге и получилась – не в деталях, конечно).
Но на художественном совете традиционная точка зрения возобладала и был принят открытый вариант (по закрытому у нас тогда ещё не хватало полновесных аргументов).
И я пошёл к Соловьёву и положил ему на стол заявление с просьбой освободить меня от обязанностей ведущего конструктора в связи с несогласием с основной концепцией проекта.
На тот момент полномасштабный пластилиновый макет открытого варианта был уже, что называется, «вылизан». Наш с Сёмушкиным макет (закрытого джипа) до такой кондиции мы довести ещё не успели и в сравнении он явно проигрывал.
Но B.C. посоветовал мне не горячиться, а подготовить убедительную аргументацию к ближайшему техсовету. Очевидно, внутренне он уже был со мной согласен, но хотел ещё раз всё взвесить.
К техсовету были подготовлены оба варианта. И как только совет начался, Соловьёв сделал гениальный ход. Он подошёл сначала к открытому макету:
– Конечно, этот вариант более проработан. Но он, увы, неперспективен. Поэтому давайте сделаем так – накроем его чехлом, чтобы он нас не отвлекал, и внимательнее посмотрим второй, закрытый вариант, который я считаю гораздо более перспективным.
И началось нормальное, спокойное обсуждение, которое и привело в итоге к тому, что наша точка зрения победила!
Надо сказать, что после утверждения концепции все споры прекратились и далее работа шла в соответствии с принятым направлением.
В. Сёмушкин. Макет был одобрен и принят к разработке в качестве образца автомобиля для испытаний.
Естественно, были и замечания. На исправление было выделено несколько дней. К примеру, надо мной немного посмеялись, что я «присобачил» сзади буксирный крюк от ГАЗ-67. Конечно, это не я так придумал, но макет автомобиля представлял-то я.
Самым горячим и шумным был Котляров – ведущий испытатель темы. Никак он не мог согласиться с тем, что я засунул запаску под капот.
– Приложу максимум усилий, чтобы её там не было – горячился он. – Только через мой труп!
– Ну куда её пристроить – на задок, что ли? А сопрут, проткнут, а грязь, а вес? [54]
– А под капотом она сгорит!
Но
– Не сгорит под капотом!
54
Всё это не помешало тому же Сёмушкину расположить впоследствии запасное колесо на новой «Ниве» ВАЗ-2123 именно на двери задка. Что ж, каждая медаль имеет две стороны.

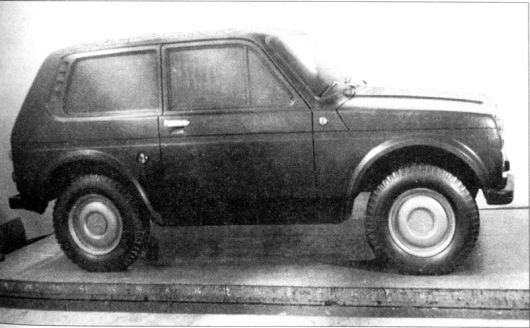

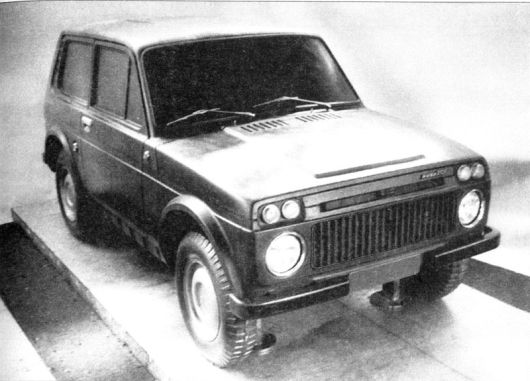

1972 год. Полномасштабный пластилиновый макет «Нивы»

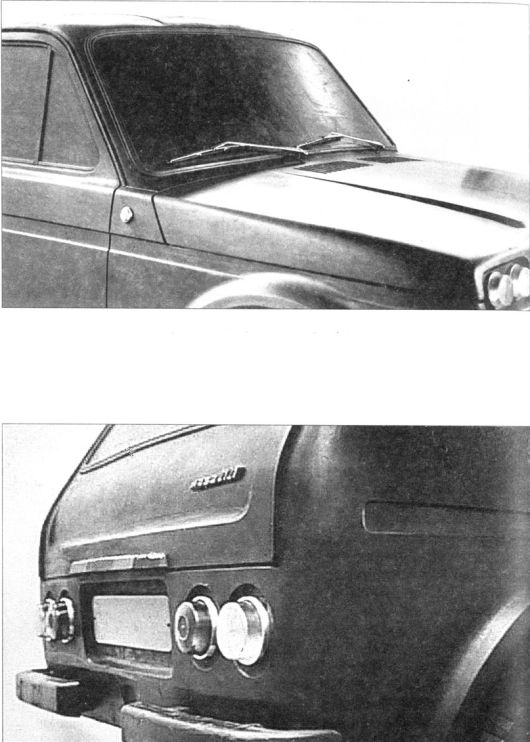

Фрагменты макета

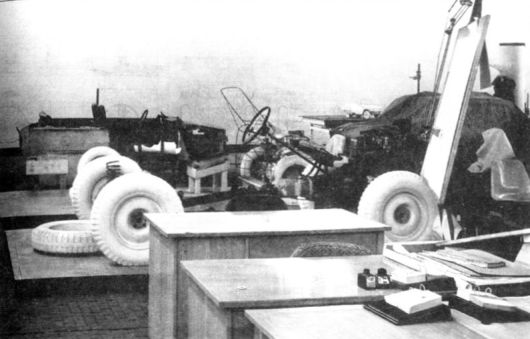

Объёмный макет агрегатов будущего джипа на начальном этапе (запасное колесо пока «не пристроено»)
Объёмный макет агрегатов, совмещённый с посадочным макетом. Внешние габариты обозначены проволочным каркасом, запасное колесо – под капотом
Макетирование посадки двухмерными шаблон-макетами (дизайнер В. Сёмушкин)
Общая компоновка образца второй серии 2Э2121
Таким образом, после утверждения на техническом совете макет внешних форм будущего джипа получил путёвку в жизнь. Он был тщательно обмерен и всё это было передано конструкторам-кузовщикам – теперь для них эти «обводы» стали законом.
Вряд ли имеет смысл подробно излагать процесс проектирования кузова. Скажем только, что это вещь достаточно трудоёмкая, требующая не только чрезвычайно высокой квалификации, но и специфического объёмного мышления. Грубо говоря, в заданные формы «вписываются» силовые элементы будущего кузова, чтобы в итоге получить оптимально нагруженную пространственную конструкцию (читатель помнит, что речь идёт о несущем, то есть безрамном кузове).
По полученным чертежам изготавливается нужная оснастка (например, из эпоксидных наполнителей), на которой опытнейшие жестянщики вручную выколачивают детали кузова.
Наконец, всё это сваривается в одно целое на специально изготовленном для этого стапеле-кондукторе.
Поскольку речь шла уже о второй серии образцов (2Э2121), то и их количество решено было увеличить – собирались уже не две, а четыре машины.
П. Прусов. Сборочных чертежей тогда не делали, поэтому ведущий конструктор, отдав документацию по узлам в цех, перемещался на работу туда. Вся сборка шла по его указаниям.
Кроме нового закрытого кузова, имелось и ещё кое-что.
Главное: впервые на джипах этого класса появился постоянный полный привод с межосевым дифференциалом (по причинам, изложенным выше).
Решение было простым и остроумным: разделить крутящий момент поровну на оба моста, применив симметричный межосевой дифференциал. Тем самым нагрузка на каждый мост снижалась вдвое и не превышала допустимую.
Такая схема была придумана не на ВАЗе – она уже применялась, к примеру, на Range Rover. Но на джипах малого класса она была задействована впервые.
У этого варианта, как и у всего на свете, есть свои плюсы и минусы. К несомненным достоинствам надо отнести постоянную готовность к преодолению препятствий. В тяжёлых условиях не надо включать передок (с этим можно и опоздать) или, скажем, вылезать из машины, чтобы заблокировать муфты передних колёс (представьте себе эту операцию, к примеру, в глубокой грязи!).
Вдобавок дифференциальный полный привод позволяет во всех условиях заметно улучшить управляемость и устойчивость машины, особенно такой короткобазной, как эта.
