Як-1/3/7/9 во второй мировой войне Часть 1
Шрифт:

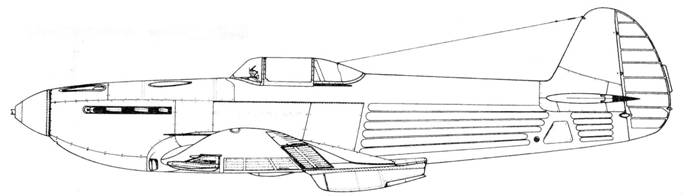

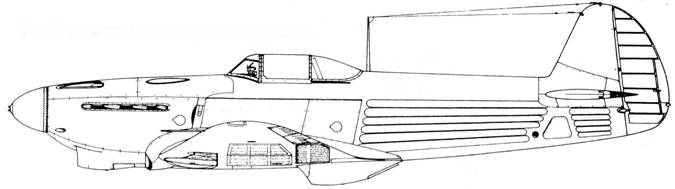

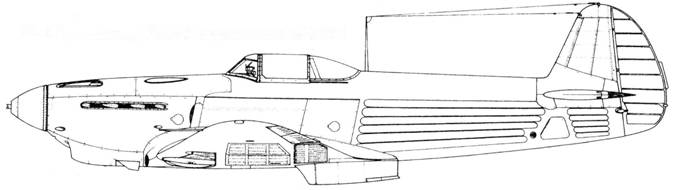

Як-1 с фильтром на воздухозаборнике карбюраторов

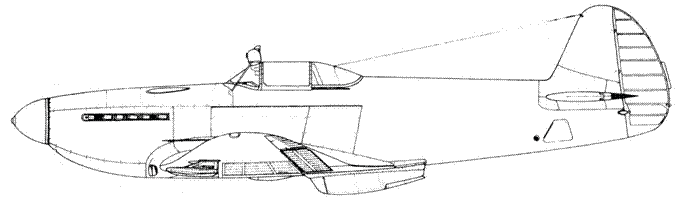

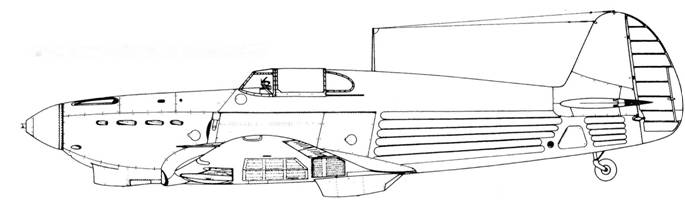

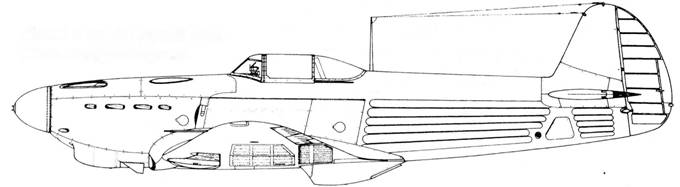

Як-1, экземпляр № 1047

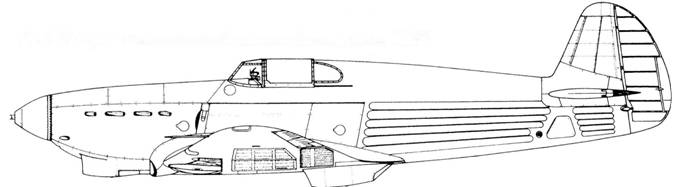

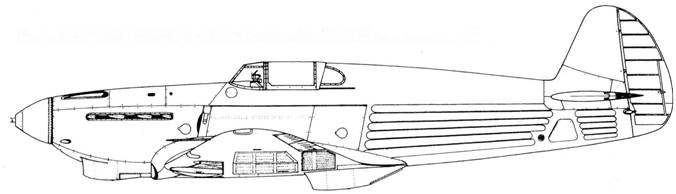

Як-1, экземпляр № 3650

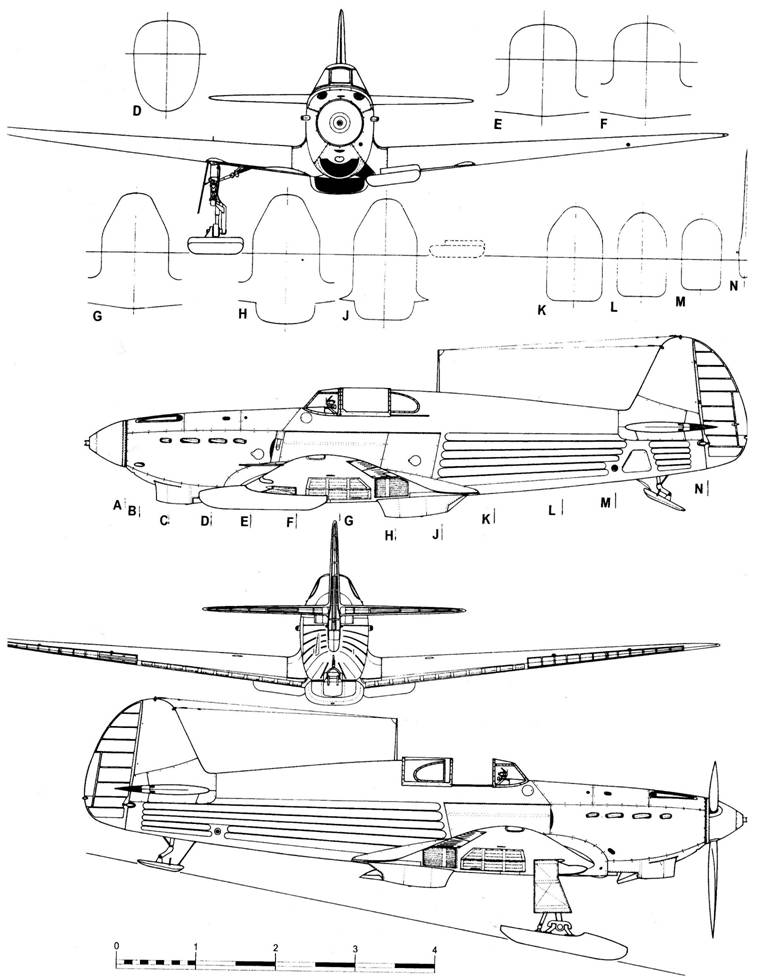

Як-1 с лыжным шасси выпуска с ноября 1941 по февраль 1942 г.

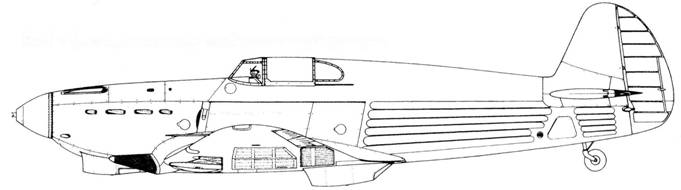

Як-1
Як-1 60 серии с металлической обшивкой киля, завод № 292
Як-1 с пулеметом УБС
Як-1, экземпляр № 0868 с облагороженной в ЦАГИ аэродинамикой
< image l:href="#" />Як-1 с экспериментальными выхлопными патрубками
Як-1б с подвесными топливными баками
Як-1б, экземпляр № 3299 с двигателем М-106П
Як-1б с двигателем М-105ПФ2

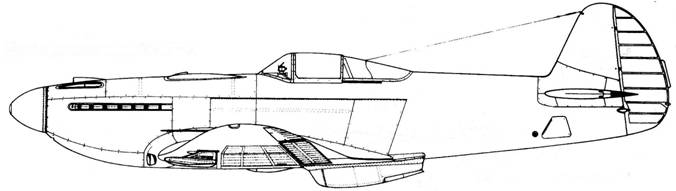

Як-1 «Москит» — прототип Як-3
Як-1М с двигателем М-107А
Стандартный поздний Як-1 серий с 110 по 192
Як-1 «Москит»
серийный Як-3 с двигателем ВК-105ПФ
цельнометаллический Як-3
экспериментальный Як-3 с двигателем ВК-108
экспериментальный Як-3У с двигателем М-82
Як-1б 99-й
Як-1б с новыми выхлопными патрубками
Як-1б с новой формой переднего воздухозаборника
Ранний стандартный Як-1б
Поздний стандартный Як-1б
Як-1 «Москит» — дублер с двигателем М-105ПФ2
Як-3 с фотокамерой
Як-3 пилотажной группы с перископом обзора задней полусферы
Як-3П
Як-3Т-37
Як-3К (Т-45)
Як-3ПД с двигателем ВК-105ПД
Як-3 с двигателем ВК-107А
Як-3 с двигателем ВК-107А и металлическими крыльями
Як-3 с бронестеклом
Як-3РД-1
Як-1 с бомбовым вооружением
Когда появление нового мотора для Як-1 уже не вызывало сомнения, было решено оснастить самолет бомбами. 26 апреля 1942 года ГКО издал постановление, в котором директор завода № 292 и сам А.С. Яковлев обязывались разработать и выпустить десять истребителей Як-1, способных нести четыре бомбы на внешней подвеске. С 25 мая 1942 года планировалось начало серийного выпуска таких машин. Однако конструкторам удалось убедить членов ГКО в том, что бомбодержатели сильно ухудшат аэродинамику самолета. Поэтому появился новый приказ, предписывающий оснащать истребители четырьмя направляющими РО-82 и двумя бомбодержателями БИ-42, способными нести бомбы массой от 25 до 100 кг (некоторые пилоты умудрялись цеплять к этим бомбодержателям бомбы массой 250 кг). Однако бомбодержатель крепился к той же усиленной нервюре, что и стойка шасси, что создавало риск потерять и то и другое. Как и ожидалось, летные характеристики самолета ухудшились. Масса самолета с двумя бомбами ФАБ-100 на внешней подвеске достигала 3136 кг. Но и после сброса бомб характеристики самолета оставались ниже, чем у машин без бомбодержателей. Бомбы сбрасывались механически, с помощью тросика, который заканчивался ручкой в кабине (начиная с 85-й серии для сброса бомб использовали ставшую лишней ручку управления форсажем на левой панели).
В боевых частях бомбодержатели, как правило, снимали, а оставшиеся отверстия заклеивали полотном. Если же на самолете стоял двигатель М-105ПА, то бомбодержатели снимали обязательно. Чтобы поощрить пилотов к бомбометанию, во многих полках при подсчете денежных выплат два вылета с бомбовой нагрузкой приравнивались к трем вылетам без бомб.
Бомбодержатели устанавливали на машины от 80-й до 126-й серии, то есть до февраля 1943 года, а затем с 148-й серии (август 1943 года) и до конца производства.
