В ходе строительства этой небольшой серии заводами было допущено значительное ухудшение летных характеристик. Например, по сравнению с УТИ-26-1 время набора высоты 5000 м у Як-7 возросло на 1,3 мин — до 6,8 мин. Недоработанное либо некачественно изготовленное шасси, пневматическая система, системы двигателя служили источником частых аварий. Но это было только самое начало многолетнего пути развития Як-7, а его будущее, несмотря ни на что выглядело многообещающим.
Як-7М М-105ПА
Этот самолет, изготовленный в единственном экземпляре был еще одной попыткой переделки Як-7 УТИ в истребитель. Построила его группа инженеров из ОКБ, которая обеспечивала серийное производство Як-1 на заводе № 292 в Саратове. Работы над новым вариантом
Из задней кабины убрали пилотское кресло, на его место установили топливный бак емкостью 80 л. Из передней части фюзеляжа были изъяты пулеметы и их боезапас, но пушка ШВАК осталась на месте. Снималась разделительная стенка между кабинами, чтобы установить бронеспинку прямо за пилотским креслом. Наиболее крупным изменениям подверглись крылья; при этом использовались конструкторские наработки с самолетов И-28 и И-30. Крылья имели меньший размах (9,74 м вместо 10 м) и оснащались автоматическими предкрылками. В каждом крыле размещалась одна пушка ШВАК с боекомплектом в НО снарядов. Это вооружение заставило уменьшить на 23 л емкость крыльевых баков. Хотя и не имелось оборудования для обогрева крыльевых пушек, но они работали без задержек даже при температуре -30 гр. Крыльевые пушки были пристрелены таким образом, что их трассы сходились на расстоянии 400 м перед самолетом. Учитывая все это, следует сделать вывод, что Як-7М был более приспособлен для уничтожения бомбардировщиков, чем для боев с истребителями.
Государственные испытания продолжались с 5 октября до 27 декабря 1941 года, с двухнедельным перерывом на эвакуацию. Несмотря на то, что новый самолет был на 350 кг тяжелее Як-7 УТИ, а его фюзеляж и двигатель были серьезно повреждены после аварии, характеристики оказались не намного хуже, чем у Як-1. Благодаря автоматическим предкрылкам, значительно улучшились пилотажные свойства, и теперь нужно было очень постараться, чтобы ввести самолет в штопор.
Однако после этих похвал следует отметить, что крыльевое вооружение было признано неудачным из-за отсутствия синхронизаторов и затрудненного прицеливания. Тяжело было во что-либо попасть, ведя огонь только из одних пушек. Но, что более важно, к этому времени завод № 153 уже завершил производство Як-7 и готовился к выпуску «семерки» с двигателем М-105ПА, которое должно было начаться в январе. Не в интересах массового производства были изменения технологии, к тому же не было необходимого количества пушек ШВАК — оружейные заводы не успевали удовлетворять потребности авиационных и танковых предприятий в этом вооружении. К идее размещения пушек в крыльях Яковлев вернулся только еще один раз — на прототипе Як-7 с мотором воздушного охлаждения М-82.
Конструкция кабины

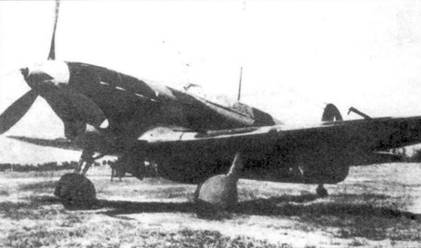

Як-7А поздних серий (вероятнее всего 19-й). Об чтом свидетельствуют цельные щитки на основных стойках шасси и дополнительные щитки, закрывающие колеса, укрепленные на фюзеляже. На более ранних сериях ниши основного шасси прикрывались только щитками, смонтированными на их стойках.
Як-7А М-105ПА
Уже после выпуска небольшого количества Як-7 начался процесс его улучшения, который продлился значительное время. Совершенствование самолета было необходимо, в том числе и потому, что заводы-изготовители Яков допустили значительное ухудшение его летных характеристик. Изменения, которыми характеризовался Як-7А, вводились постепенно на очередных сериях самолета. Вот их хронология:
14-я
15-я серия — все металлические части самолета были соединены между собой медными проводами;
16-я серия — электрические указатели уровня топлива были заменены на механические. Они устанавливались на верхних поверхностях крыльев и прикрывались окошками из плексигласа. Эти характерные круглые окошки хорошо видны на фотографиях верхней части самолетов;
Як-7Б с необычно окрашенным коком винта.
Стандартный Як-7Б (22–03), собранный на заводе № 153 в Новосибирске петом 1942 года. Серийный номер нанесен на хвостовое оперение и обозначает третий самолет 22-й серии. Число самолетов колебалось от серии к серии. Большие серийные номера ставил только завод № 153, остальные заводы наносили номера малого размера. В боевых частях серийный номер закрашивали. Як-7Б с двигателем М-105 ПФ был наиболее многочисленной модификацией «семерки».
31 самолет 16-й серии — установлена приемо-передающая радиостанция; приемник РСИ-4 размещался с правой стороны от приборной доски, а передатчик РСИ-3 за бронеспинкой пилота. Начиная с этого экземпляра Як-7, с приборной доски была снята плексигласовая пластина, обеспечивающая равномерное рассеивание света. Мелким изменениям подверглась и сама приборная доска;
17-я серия — убрано остекление задней кабины, теперь она закрывалась фонарем из фанеры, который откидывался вправо; отверстия для отвода пороховых газов на капоте двигателя были закрыты металлическими листами, а газы выходили теперь вперед через отводные трубы;
19-я серия — теперь в полете с помощью пневмосистемы убиралось заднее колесо, а его ниша закрывалась характерным щитком, расположенным впереди. Ниши стоек главного шасси в полете так же полностью закрывались, для чего были установлены дополнительные щитки, прикрывающие колеса.
Были и другие изменения: демонтировано устройство для пневматической перезарядки пушки — осталась только механическая перезарядка; тормозные щитки теперь устанавливались всего в двух положениях: под углом 00 и 550, заблокировать их в положении 150 было уже нельзя.
Хотя летные характеристики в сравнении с И-26-П были хуже, но по отношению к Як-7 максимальная скорость увеличилась в среднем на 10 км/ час для самолета с лыжным шасси и на 20 км/час с колесным. У земли Як-7А развивал скорость 495 км/час, а на высоте 5000 м — 571 км/час. Однако улучшение характеристик нивелировалось в результате установки лыж вместо колес, а именно в такой конфигурации Як-7 и Як-1 производились зимой 1941 года. При установке лыж пилотажные характеристики и маневренность не изменялись (по сравнению с Як-7 на колесах) но лыжи «съедали» до 60 км/ час скорости. Тем не менее, самолеты собирались в таком виде, главным образом из-за нехватки в тот период резины для покрышек.
Эталоном для серийного производства Як-7А стал модернизированный серийный Як-7 номер 14–11, произведенный заводом № 153. Совместные заводские и государственные испытания провели с 16 января по 22 февраля 1942 года. Их результат был настолько очевидным, что еще до их окончания, самолет начал производиться серийно. В период с января по май 1942 года завод № 153 построил 277 истребителей Як-7А, которые успешно воевали на фронте.
Як-7 М-82А — единственный экземпляр той модификации. Самолет имел камуфляж из зеленых и черно-зеленых пятен, красные звезды на заднюю часть фюзеляжи не наносились.
