Японские тяжелые крейсера типа «Миоко»
Шрифт:
Примененная на крейсерах типа «Миоко» система бронирования эффективно защищала корабль ог 155-мм снарядов при средних дистанциях боя. Кроме того, бортовое бронирование было спроектировано таким образом, что дополнительно усиливало продольную жесткость корпуса.
Бортовой бронепояс на протяжении всей длины имел толщину 102 мм и был изготовлен из стали NVNC, наклоненной под углом 12 гр к вертикали. Бронепояс проходил от носовых до кормовых артиллерийских погребов. В носовой части длина броневого пояса составляла 24,75 м, а высота 2 м. В центральной части длина 81,65 м. высота 3,5 м, а в кормовой части длина 17,20 м при высоте 2 м. За исключением района машинного и котельного отделений пояс достигал высоты средней палубы. При планированном водоизмещении 2/3 от боевого (11850 т), пояс возвышался над конструктивной ватерлинии на высоту 0,46 м (на носу и корме).
За бортовым бронепоясом находилась вертикальная продольная переборка из стали НТ толщиной 4 мм (в нижней части, на Г- 47 стыке с противоторпедной переборкой толщина увеличивалась до 5 мм). Эта переборка призвана была отражать осколки и вырванные заклепки.
Бортовой пояс на концах замыкали переборки из стали NVNC толщиной 76–89 мм. Внутри образованной поясом и переборками цитадели находились все жизненно важные органы корабля.
Горизонтальное бронирование находилось на уровне средней палубы, составленной из бронелистов стали NVNC толщиной 35 мм. Длина бронепалубы достигала 81,65 м. Наружная кривизна палубы была изготовлена из стали NVNC толщиной 32 мм. Дополнительно верхнюю палубу в районе центра корабля усилили бронеплитами стали НТ. Толщина верхних плит 12,7- 25,4 мм, толщина нижних плит 16 мм.
Как уже говорилось выше подводную часть корпуса защищали були и продольная противоторпедная переборка. Переборка состояла из двух профилированных листов стали НТ толщиной по 29 мм и прикрывала борт от нижней кромки бронепояса до двойного дна. Подобная защита, спроектированная капитаном 1-го класса Хирагой, применялась также на линкорах типа «Нагато» и «Кага». Практические испытания на корпусе недостроенного линкора «Тоса», проведенные 8 и 12 июня 1924 года, проводились с использованием боевых торпед. В первом случае корпус поразили торпедой «8 нендо сики 1 го» с БЧ массой 300 кг. Во второй раз выстрел произвели торпедой «8 нендо сики 2 го» с БЧ массой 346 кг. В обоих случаях взрыв разрушил борт корабля и вызвал затопление прилегающих к пробоине отсеков. Крен корпуса после каждого взрыва увеличивался на 6?. Расчеты показали, что аналогичная система на крейсерах типа «Миоко» позволит эффективно защитить корабль от контактного взрыва мощностью 200 кг в тротиловом эквиваленте.
Кожух дымовой трубы прикрывали бронеплиты из стали NVNC толщиной 88,5- 70 мм и высотой 1,83 м над уровнем средней палубы.
Борта в районе рулевого механизма были прикрыты бронелистами из стали NVNC толщиной 25–50 мм.
Пост управления кораблем бронирования не имел.
Барбеты артиллерии ГК над уровнем палубы защищались цилиндрическими плитами из стали NVNC толщиной 76 мм. Башни защищала броня толщиной 25 мм из стали CNC.
Общая масса бронирования «Миоко» составила 2033 т, то есть 15,3 % от общей массы при 2/3 боевого водоизмещения. Для других крейсеров серии эта величина равнялась: «Начи» 2024 т (15,2 %), «Асигара» 2023 т (15,2 %). Для «Хагуро» нет данных.

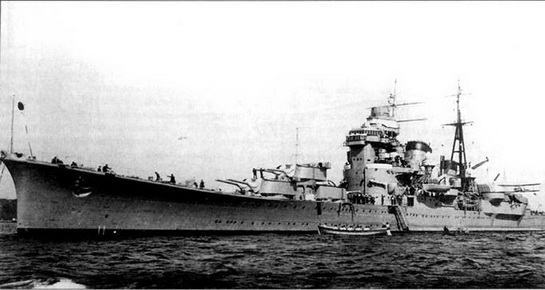

«Асигара» в 1937 году. Хорошо виден буль, укороченная Фок-мачта и спаренные зенитные 127-ми пушки. Обратите внимание на то, как низко расположен нижний ярус иллюминаторов над водой.
Одноствольные 120-мм зенитные пушки без щитков, «Начи», декабрь 1928 г.
Модернизация 1936 г
Исследуя повреждения, причиненные кораблям 4-го флота тайфуном, было решено модернизировать корабли типа «Миоко». Модернизацию проводили на базе верфей «Сасебо Кайгун Косё» в январе-марте 1936 года. Модернизация заключалась в том, что над уровнем бронепояса, и по обе стороны от киля установили пояса толщиной 25 мм и высотой 1 м из стали Ducol. Эта мера была призвана улучшить продольную жесткость корпусов и во вторую очередь усилить бронезащиту кораблей.
На момент введения в строй корабли несли следующее вооружение. 10x200 мм (в пяти двухорудийных башнях), 6x120 мм зенитных пушек (шесть одинарных орудий), два 7,7-мм пулеметаи 12 ТА калибра 610 мм(4хЗ). В начале тридцатых годов вместо 200-мм на корабли установили пушки калибра 203 мм.
Орудия калибра 200 мм L/50 «3 нендо сики 1 го 20» стояли в башнях «тип D», спроектированных специально для крейсеров типа «Миоко» инженером Чиёкичи Хада. Они представляли собой усовершенствованные башни «тип С», которые стояли на крейсерах типа «Аоба. Носовые башни располагались пирамидой. Каждая башня имела 8 м в длину, 6 м в ширину и 2,15 м в высоту. Орудия внутри
Башни имели электрогидравлический привод, использующий в качестве рабочей жидкости минеральное масло. Работа башен сопровождалась сильным шумом, температура масла часто достигала 40?С, так как системы охлаждения не предусматривалось. Шум башни утомлял артиллеристов, обслуживающих орудия и погреба.
Два электродвигателя мощностью 75 л.с. каждый приводили в действие два насоса “Janney", установленные по бортам ниже уровня башни. Рабочий режим насосов 650 об./мин, давление масла 35 кг/ кв. см. Масло под давлением передавалось на гидравлический двигатель, который обеспечивал вертикальное наведение пушек со скоростью 6?/сек. а также обеспечивал работу элеваторов. Аварийная система вертикального наведения использовала мускульную силу экипажа. Вращение башни осуществлялось с помощью электродвигателя мощностью 50 л.с., приводящего в действие гидравлический насос. Вращающий механизм состоял из червячного механизма и зубчатого колеса, встроенного в погон башни.
Дальномер на башнях № 2 и 4

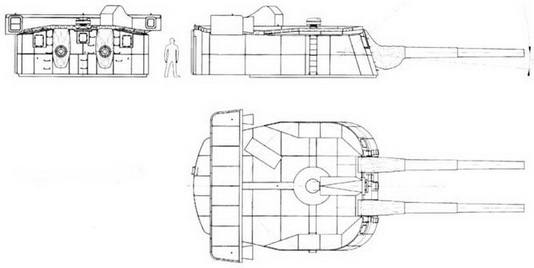

Башня главного калибра № 1 крейсеров типа "Миоко”

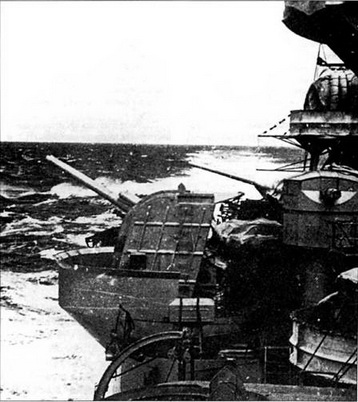

Снимок борта «Миоко», 1936 г. в центре фотографии видна спаренная 127-мм зенитная установка
В башнях зарядные камеры находились ниже уровня палубы, а под ними находились камеры метательных зарядов. Оттуда снаряды и метательные заряды вручную передавались на подаватель, откуда передавались в центральную часть барбета со скоростью пять снарядов с зарядами в минуту. Зарядка пушек осуществлялась при угле наклона +5 гр.
Зимой 1931/32 гг. пушки калибра 200 мм на «Миоко» и «Начи» заменили пушками калибра 203 мм. Зимой 1933/34 гг. аналогичную модернизацию прошли «Асигара» и «Хагуро». Причиной замены стало желание полностью использовать лимиты, определенные Вашингтонской конференцией. Новые пушки были спроектированы инженером Чиёкичи Хада и приняты на вооружение 25 июля 1931 года под названием «203 мм L/50 3 нендо сики 2 го 20 см».
Одновременно с заменой пушек изменили конструкцию зарядных камер и подавателей. Старые элеваторы демонтировали, на их месте установили новые элеваторы «бадейного» типа. Новые элеваторы обеспечивали большую безопасность, так как исключали распространение пожара в случае попадания снаряда в башню. Позднее корабли получили дополнительные антидетонационные приспособления, которые свели к минимуму вероятность взрыва снарядов в погребе. «Бадейный» элеватор состоял из подающих «бадей», изготовленных из меди (чтобы исключить искрообразование), соединенных бесконечным тросом, наматывающимся на ведущее колесо. В «бадьях» снаряды передавались из погреба в башню за четыре секунды. В течение минуты элеватор передавал в башню четыре снаряда вместе с метательными зарядами. Один элеватор обслуживал один ствол. После катастрофы на «Асигара», в результате которой погиб 41 человек, на всех крейсерах установили систему продува стволов, которая исключала возможность распространения огня внутрь башни.
Новые элеваторы увеличили водоизмещение корабля на 168 т.
Расчет башни состоял из девятнадцати человек.
Поначалу зенитная артиллерия крейсеров состояла из шести одиночных 120-мм пушек L/45, установленных на лафетах «тип В». Пушки не имели противоосколочной защиты и стояли открыто. Их наведение в вертикальной и горизонтальной плоскостях осуществлялось вручную. Максимальная скорость вращения 6 гр/сек, скорость вертикальной наводки 4,5 гр/сек. Зарядка пушек была возможна при любом угле возвышения ствола. Масса пушки вместе с лафетом 7,8 т. В 1930 г. на корабли установили электрогидравлические лафеты «тип В2». Скорость горизонтального вращения достигла 10°/с, а скорость вертикальной наводки 6,5°/с. Зарядка пушки по-прежнему была возможна при любых углах возвышения ствола. Масса установки «тип В2» вместе с щитком толщиной 1,6–3,2 мм достигла 10 т.
