Микрофон преобразует механические колебания баланса в электрические сигналы. Они передаются на усилитель и приводят в действие молоточек записывающего устройства. Молоточек ударяет о барабан с намотанной на нем бумажной лентой и через копировальную бумагу ставит на ней фиолетовые черточки.
Барабан вращается с постоянной скоростью. Он делает пять оборотов в секунду. Если волосок подобран правильно, то и баланс делает точно пять ударов в секунду. Тогда черточки вытянутся на бумаге в прямую линию.
ТИК-ТАК, ТИК-ТАК..
Волосок подобран. Механизм поехал дальше, на смазку. После этого наступает самый решающий момент сборки часов: в механизм вставляют баланс с волоском, и часы «ожили».
Часы сходят с конвейера.
Остается отрегулировать их ход. Затем на механизм надевают циферблат и стрелки и, наконец, вставляют в корпус.
Последняя проверка, и часы передают на контрольно-измерительную станцию.
Пора покидать завод и нам.
Глядя на бесконечную ленту конвейера, на слаженный, почти виртуозный труд работниц, мы невольно вспомнили сказ Лескова о замечательном мастере-самоучке Левше, подковавшем стальную блоху.
Месяцы, годы тратили одиночки-умельцы на создание таких механизмов, как часы. А теперь коллектив делает их за полторы минуты. Высокая культура производства требует от рабочего не только профессионального умения, но и знания математики, физики, химии, черчения. Вот почему на наших заводах с каждым годом растет число рабочих с десятилетним образованием.
* * *
Мастерская ЮТа
Материалы и детали

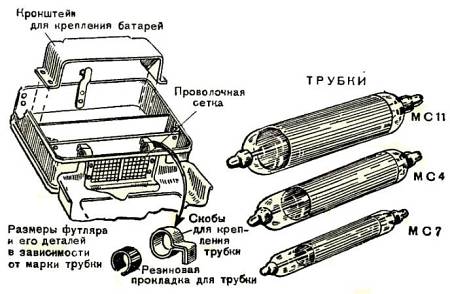

1. Трубка счетчика Гейгера — Мюллера одной из марок: «МС11», «МС4», «МС7».
2. Три электрические батареи сухие, галетного типа, марка «ГБ-300-0,1».
3. Телефонные наушники сопротивлением не менее 4 000 ом.
4. Электрический конденсатор емкостью 0,01 микрофарады. на 600 вольт.
5. Выключатель типа «тумблер» или «джек».
6. Материал (жесть, фанера или листовой алюминий толщиной 0,5 мм, по размеру футляра).
7. Проволочная сетка (по размеру активной части счетной трубки).
8. Эбонит, текстолит или бакелит листовой.
9. Крепежные детали: уголки, винты и гайки.
10. Электрические провода в хлорвиниловой изоляции 0,5–0,8 мм.
11. Ремень для футляра и ручка к нему.
— Я пойду делать радиометр

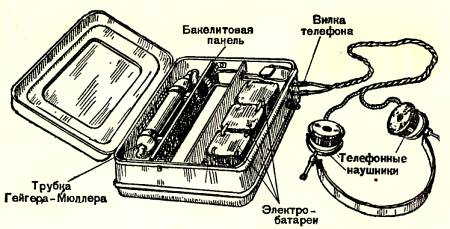

Общий вид готового прибора
Технологическая карта (что и как надо сделать)
Из фанеры, листового алюминия или другого подходящего материала сделайте футляр с крышкой, укрепив ее шарнирами на основании футляра.
Отверстия основания футляра заделайте металлической сеткой, укрепив ее с помощью винтов и гаек.
Просверлите в корпусе два отверстия для гнезда вилки телефона.
В корпусе просверлите отверстие и укрепите в нем выключатель.
Произведите электрический монтаж по принципиальной схеме, применив для включения трубки металлические хомутики (можно сделать из жести) с припаянными к ним проводами.
Эти провода удобно укрепить посредством контактных винтов.
Для крепления трубки Гейгера — Мюллера изготовьте металлические скобы. Привинтите скобки к изоляционной панели. Не забудьте между трубкой
Установите в корпусе футляра три электрические батареи и укрепите их с помощью кронштейна винтами и гайками к дну корпуса.
При соединении концов батарей ГБ-300-0,1 необходима осторожность, так как каждая батарея имеет напряжение 300 вольт.
Целесообразно на места соединения концов надеть резиновые трубочки.
Аппарат готов. Попробуйте теперь замкнуть выключатель питания. В телефонных наушниках вы услышите звуки, подобные щелчкам. Они вызываются космическими лучами, идущими к нам на Землю из просторов вселенной. Частота щелчков небольшая — 10–70 в минуту. В районе урановых месторождений в телефонных наушниках частота щелчков возрастет до 200 и больше в минуту. По частоте звуковых сигналов можно судить об интенсивности радиоактивного излучения месторождения.
— Не думай, что ты один умеешь мастерить, — сказал Петя. — Приходи на 68-ю страницу, я тебе покажу, как я умею работать!
В твою записную книжку
«Всю мою жизнь я любил и люблю умственный труд и физический и, пожалуй, даже больше второй. А особенно чувствовал себя удовлетворенным, когда в последний вносил какую-нибудь хорошую догадку, т. е. соединял голову с руками.
Вы попали на эту дорогу. От души желаю Вам и дальше двигаться по этой единственно обеспечивающей счастье человека дороге.»
Академик И. П. ПАВЛОВ
(Из письма к горнякам Донбасса)
«Наука — высший разум человечества, это солнце, которое человек создал из плоти и крови своей, создал и зажег его перед собою.»
М. ГОРЬКИЙ
