Пусть карта полежит так с полчаса. Влажный воздух заставит ее покоробиться, она выгнется желобком, горбиком книзу.
Поднимите теперь карту осторожно за один утолок и снова накройте ею стакан, перевернув ее выпуклой стороной кверху. На эту выпуклость, точно на середину, поставьте пробочку с прорезом в верхней части; в прорез поместите бумажную фигурку человечка. Пробку ставьте осторожно, чтобы не прогнуть выпуклость карты.
Человечек будет спокойно сидеть на своем пробковом стуле, нимало не беспокоясь о своей судьбе. Между тем пары воды увлажнят нижнюю сторону карты. Вдруг раздастся легкий треск: это карта выгнется в обратную сторону, резким
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Радиомонитор
Окончание. Начало в предыдущем номере.

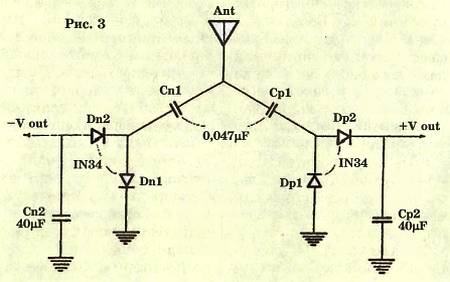

Но вернемся к нашему простейшему АРМ. Его схема в более привычных обозначениях показана на рисунке 3. Как видим, она состоит из двух одинаковых выпрямителей с удвоением напряжения, отличающихся лишь полярностью диодов — один выпрямляет ВЧ-сигнал и дает положительное напряжение, другой — отрицательное. Такие выпрямители известны давным-давно (схема Латура), однако много раз их изобретали заново («вилка» Р. Авраменко, детекторный приемник В. Беседина и т. д.). Подобный приемник самостоятельно придумал даже школьник Василий из глухой белорусской деревеньки. Он же нарисовал и идиллическую картинку устройства антенны.
Собрать устройство можно на любой печатной плате, кусочке гетинакса или картона (лучше — парафинированного).
Детали в АРМ совершенно некритичны, но диоды желательно выбирать германиевые, маломощные — они чувствительнее. Из отечественных подойдут серии Д2, Д9, но несколько лучше работают Д18 — Д20, Д311, ГД507.
Емкость конденсаторов С1 может быть от 100 пФ до нескольких тысяч пикофарад, емкость конденсаторов С2 — от 0,1 мкФ и выше. Тип конденсаторов не особенно важен.
Выход у описанного АРМ симметричный — положительный и отрицательный относительно земли. В ряде случаев это удобно, но не имеет значения, если вы подсоединяете к выходу высокоомный вольтметр, самописец с симметричным входом или часы. В других случаях вход подключаемого устройства несимметричный, один провод соединен с корпусом (осциллограф, компьютер, некоторые самописцы). Тогда и выход желательно иметь несимметричный, чтобы корпус устройства соединялся с землей, во избежание наводок. Используйте одну половинку АРМ и снимайте сигнал между одним из выходов и землей. Устройство получится вдвое проще.
Следующий вопрос: какую кратность умножения напряжения использовать?
Это зависит от входного сопротивления подключаемого устройства. Электронные часы, например, потребляют всего несколько микроампер при напряжении 1,2… 1,5 В. Следовательно, их входное сопротивление близко к 1 Мом. В схеме можно использовать четырех- и даже шестикратное умножение напряжения, используя в каждом плече по три элементарных ячейки с удвоением, можно сделать большую кратность умножения. Но не переусердствуйте: при невысоком
В ряде случаев напряжение на выходе АРМ может оказаться чрезмерным для часов, например, несколько вольт. Сделайте простейший параллельный стабилизатор напряжения с резистором 1…2,7 кОм и тремя кремниевыми диодами вместо стабилитрона, как описано в предыдущих номерах нашего журнала.
Еще лучше установить в часы пальчиковый аккумулятор любого типа, а параллельно ему подключить АРМ. Тогда во время работы радиовещательных станций (у нас с 6 утра до часу ночи) аккумулятор будет заряжаться слабым током, что ему полезно, а в остальное время — разряжаться на часы.
При устройстве наружных антенн обязательно применяйте грозозащиту — замыкатель антенны на землю, когда она не используется, и искровой разрядник, который с успехом можно заменить неоновой лампочкой, вспыхивающей и разряжающей антенну на землю, когда на ней накапливается избыточный статический заряд.
Проверить на слух, что вы принимаете, несложно: отсоедините вывод конденсатора, стоящего на выходе АРМ, от земли и включите в разрыв цепи высокоомные наушники.
Если принимаете сигналы радиостанций — услышите их передачи (сразу все). Можно также уменьшить емкость этого конденсатора до нескольких тысяч пикофарад и подключить наушники параллельно ему.
В заключение, несколько тем для исследования с АРМ. Землетрясений в Центральной России, слава богу, практически не бывает, но до сих пор не решен окончательно вопрос с суточными, и особенно сезонными колебаниями уровня радиосигналов, а они могут быть значительными. Интересно проследить возможное влияние погоды и осадков. Возможно и другое, доселе неизвестное.
Изучайте и пишите нам.
В. ПОЛЯКОВ, профессор
