САМОДЕЛЬНЫЙ ЭЛЕКТРОМАГНИТ

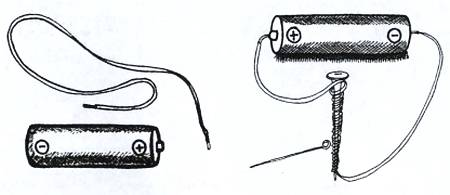

Запаситесь мотком изолированной проволоки, батарейкой, гвоздем, скрепкой, а также клейкой лентой — скотчем.
Обмотайте
Дело в том, что, когда электрический ток проходит через проволоку, возникает магнитное поле. Булавка (или скрепка) начнет двигаться к гвоздю. Большое значение имеют толщина проволоки и количество ее витков вокруг гвоздя. Чем толще проволока и больше витков, тем сильнее электромагнит, который сможет притянуть более тяжелый предмет, например другой гвоздь. Но чем сильнее электромагнит, тем быстрее разрядится батарейка.
Впервые подобные опыты проводил еще в XIX веке замечательный английский ученый-самоучка Майкл Фарадей — основатель учения об электромагнетизме.
Внимание: не пытайтесь использовать в качестве источника напряжения квартирную электрическую розетку. Напряжение в 220 В смертельно опасно для жизни!
«УМЕНЬШАЮЩАЯСЯ» МОНЕТА
Для опыта вам необходимы две монеты (5 рублей и 2 рубля), бумага, ножницы и ручка.
Положите монету в 2 рубля на лист бумаги и обведите ее ручкой. Вырежите обведенный кружочек ножницами. Попытайтесь просунуть пятирублевую монетку через полученное отверстие так, чтобы бумага не порвалась.
Если вы будете действовать аккуратно, то к вашему удивлению монета как бы уменьшится и пройдет через отверстие. Почему? Получится ли такой «фокус», если точно такое же отверстие прорезать в плотном картоне?
Ответы на эти вопросы таковы. Бумага довольно эластична. Если сложить ее по диаметру вырезанного отверстия, образуется прямая линия. Теперь растяните бумагу, и пятирублевая монетка вполне протиснется в отверстие.
А вот с картоном дело сложнее. Протолкнуть пятирублевую монету сквозь малое отверстие, не нарушив его границ, вряд ли удастся.
Из этого опыта, кстати, следует довольно интересный вывод. Чем тоньше материал, тем он эластичнее. Это верно по отношению и к бумаге, и к резине, и ко многим другим материалам.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Эстрадные акустические системы
Мы
Дело в том, что промышленно выпускаемые «фирменные» АС, в просторечии «колонки», в основном предназначены для домашнего звуковоспроизведения. Эстрадных колонок выпускают мало, производство их полукустарное, стоят они от «очень дорого» до «запредельно дорого» и далеко не всем по карману. Да использовать готовое и неинтересно!
Прежде всего, заметим, что паспортная мощность АС не должна быть меньше мощности самого усилителя, иначе динамики колонки будут перегружаться и искажать звук. Паспортная мощность АС равна сумме мощностей входящих в нее головок, а последняя указывается в названии самой головки на первом месте.
Например: головка 4ГД-35 имеет паспортную мощность 4 Вт. Остальные знаки маркировки: Громкоговоритель Динамический, заводской номер. Для обозначения широкополосных динамиков добавляют букву Ш, низкочастотных — Н, высокочастотных — В. В многополосных АС (обычно бывают двух- и трехполосные) паспортную мощность определяют по мощности низкочастотных (НЧ) головок. Среднечастотные (СЧ) и высокочастотные (ВЧ) головки могут иметь и меньшую мощность, поскольку относительное содержание СЧ- и ВЧ-составляющих в спектре реальных звуковых программ, как правило, меньше, чем НЧ.
Приступая к проектированию АС для музыкальной группы, настоятельно рекомендуем ознакомиться с литературой по этому вопросу. «Юный техник» уже затрагивал эту тему с акцентом на домашнее звуковоспроизведение (см. статью «Получи звучание Hi-End!» в ЮТ № 9 и 10 за 2008 г). Перечитайте ее, поскольку там много сведений о динамических головках и их параметрах, повторять которые здесь не стоит.
Поговорим про АС преимущественно для озвучивания залов большой площади. Лучше всего этот вопрос решен в кинотеатрах.
Если вы рассмотрите трехполосную АС большой мощности, снизу увидите две НЧ-головки с большими диффузорами, сильными магнитами и мягким подвесом, обеспечивающим большой ход диффузора.
Выше — рупор для СЧ-головки, а сверху — маленький рупор ВЧ-головки. Эти рупоры обеспечивают направленность звука в кинозал и увеличивают отдачу головок. Рупор НЧ-головок оказался бы слишком большим, но помогает установка АС в передних углах кинозала, и роль рупора в какой-то мере выполняют стены, пол и потолок. Изготовить подобную АС вряд ли окажется вам по силам, но у нее наряду с достоинствами (широкой полосой частот, большой отдачей и высоким качеством звука) есть и существенный недостаток — АС совершенно неподъемна, и для транспортировки ее с места на место нужен чуть ли не грузовик!
Нам же необходима легкая, но мощная АС, желательно небольших габаритов. Рупоры по этой причине отпадают сразу. Начнем с выбора головок. В принципе, можно найти мощную широкополосную головку с высокой отдачей, вот пример:
75ГДШ-38 (сейчас выпускается под названием 100ГДШ-33).
Полоса воспроизводимых частот, Гц… 50–16 000
Номинальное сопротивление, Ом… 8/16
Паспортная мощность, Вт… 25
Пиковая мощность. Вт… 150
Чувствительность, дБ/Вт/м… 97
Резонансная частота. Гц… 55
Диаметр звуковой катушки, мм… 44
Наружный диаметр, мм… 345
Высота, мм… 140
