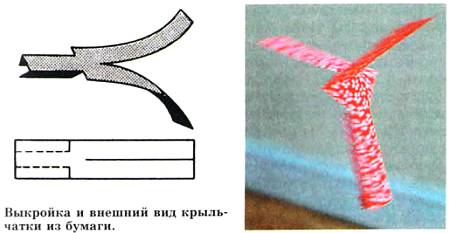

Модель можно увеличить в размерах, взяв в качестве «фюзеляжа» вместо спички деревянную палочку размером с карандаш. Палочку опять-таки аккуратно расщепляем в верхней части и вставляем в расщеп винта-ротора, который на сей раз лучше сделать из плотного тонкого картона. Изгибаем заготовку, чтобы она стала похожей на воздушный винт.
После этого зажимаем палочку между ладонями и быстро раскручиваем ее, как бы потерев ладони одна о другую, — проведя

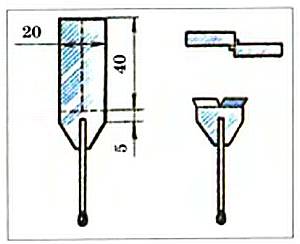

Простейший вертолет на спичке.
Получив первый опыт вертолетостроения, можно заняться конструкцией посерьезнее. Для ее изготовления вам понадобится пустая катушка от ниток, два гвоздика, стержень, шнурок, а также полоска жести или пластика (например, целлулоида) для винта-пропеллера.
В торец катушки, симметрично относительно центрального отверстия, аккуратно вбейте два гвоздика, но не до конца, а лишь бы держались в древесине катушки. Далее откусите кусачками верхнюю часть каждого гвоздика так, чтобы на катушке остались шпеньки высотой 3–4 мм.
Разметьте заготовку пропеллера с таким расчетом, чтобы каждая лопасть имела длину 4–5 см. А чтобы лопасти винта были симметричными, лучше всего поступить так. Сворачиваете полоску плотной бумаги вдоль, пополам и рисуете на одной стороне полоски половину лопасти винта, доведя ее до центрального отверстия на катушке. Аккуратно вырезаете ножницами сразу обе половинки заготовки по контуру и разворачиваете ее по сгибу. У вас, по идее, должен получиться чертеж-шаблон одной лопасти пропеллера, причем совершенно симметричной. Накладываете шаблон по оси симметрии на пластиковую или жестяную заготовку пропеллера и обводите шаблон карандашом по контуру.
Поворачиваете шаблон вокруг центра на 180 градусов и точно так же размечаете вторую лопасть.
Аккуратно прокалываете шилом или просверливаете в заготовке два отверстия в местах, соответствующих положению забитых в торец катушки гвоздиков. Расчет тут такой: пропеллер должен легко, без натуги надеваться на гвоздики. И когда вы его раскрутите, он должен срываться с гвоздиков-шпеньков и улетать.
После этого аккуратно вырезаете пропеллер по контуру и изгибаете его лопасти в разные стороны «винтом», чтобы они приобрели способность загребать воздух. (Заготовку из целлулоида при этом лучше предварительно нагреть в горячей воде и формовать, пока она не остыла, соблюдая меры предосторожности, чтобы не обжечь руки.) Пробуете надеть готовый винт на шпеньки. Если они входят в отверстия с натугой, несколько расширьте диаметр отверстий.
Запускают такой вертолет-вертушку следующим образом. В центральное отверстие катушки вставляют деревянный или металлический стержень, диаметр которого должен быть меньше диаметра центрального отверстия катушки; она должна свободно вращаться на нем. Длина стержня примерно 15 см.
Наматываете на катушку отрезок прочного шпагата длиной 50–60 см. Берете стержень в правую руку таким образом, чтобы выступающая его часть входила в отверстие катушки, не доходя 1,5–2 см до верхнего края. Поднимаете катушку со стержнем и винтом выше головы, наклоняете немного от себя и резко дергаете за конец шпагата левой рукой. Катушка с винтом раскручивается. Пропеллер срывается со шпеньков и улетает вверх иной раз метров на десять.

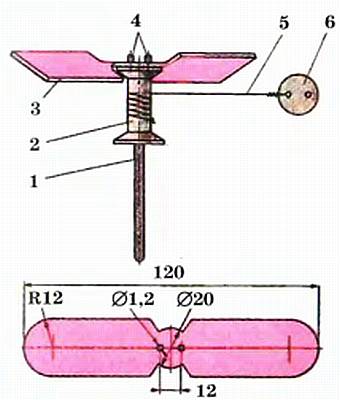

Конструкция
Цифрами обозначено: 1 — круглый стержень; 2 — катушка; 3 — воздушный винт; 4 — упоры; 5 — нитка; 6 — пусковая рукоятка.
ВНИМАНИЕ! При запуске следует соблюдать меры предосторожности. Производите запуск на свежем воздухе с таким расчетом, чтобы пропеллер не попал в окна домов и в ваших приятелей. Ведь вращающийся винт не случайно смахивает на летящий бумеранг или боевую «звездочку» ниндзя. И может нанести травму, в особенности, если он изготовлен из жести. Помните об этом, пожалуйста!
Для большей заметности рекомендуем окрасить пропеллер в красный или оранжевый цвет.
А теперь смастерим модель вертолета, которая будет внешним видом напоминать настоящий геликоптер. Для этого вам понадобится: плотная бумага, острый нож-резак, ножницы, клей и пластилин.
Лист плотной бумаги согните пополам. Начертите на одной его стороне контуры кабины вертолета с таким расчетом, чтобы по сгибу проходила крыша кабины.
Аккуратно вырежьте ножом с помощью линейки контуры кабины и посадочные полозья. При этом возможно два варианта. В первом варианте вы вырезаете весь вертолет целиком. Такую схему имеют вертолеты фирмы «Камов» — Ка-50 и Ка-52. Во втором случае хвостовую балку вы вклеите позже, имитируя схему, распространенную среди вертолетов фирмы «Миль».
Для заготовки хвостовой балки вырежьте из бумаги прямоугольник 80x70 мм. Размечаем стабилизаторы, как показано на рисунке, и прорезаем их ножом по линейке. Сворачиваем прямоугольник в цилиндр, склеиваем его. Отгибаем крылья и приклеиваем балку в хвостовой части фюзеляжа.
Теперь нам осталось прикрепить к нашей модели вертолетный ротор. Вырезаем его лопасти из плотной бумаги примерно так же, как мы это делали в предыдущем случае. Причем здесь можно поэкспериментировать.
Современные вертолеты имеют роторы как с двумя, так и с четырьмя, шестью и даже с восемью лопастями.
Попробуйте разные варианты — и вы узнаете, с каким винтом модель летает лучше.
Прикрепить вертолетный ротор к модели можно, например, так. Вырезаете из бумаги прямоугольник размерами 3x4 см. Скатываете бумагу в трубочку диаметром примерно 5–6 мм и склеиваете ее края. Определяете центр тяжести вашей модели при помощи карандаша.
По центру тяжести прорезаете круглое отверстие диаметром чуть больше диаметра бумажной трубки. Вставляете трубку в отверстие. Сверху надеваете на нее изготовленный ранее ротор-пропеллер, в центре которого тоже проделываете отверстие с таким расчетом, чтобы ротор свободно вращался на трубе, как на валу.
А чтобы конструкция не развалилась, делаем в верхней и нижней части трубки ножницами ряд надрезов и разворачиваем оба конца трубки, словно венчики одуванчиков. Для прочности можно даже наклеить на эти «венчики» бумажные кружочки.
После того как клей высохнет, можно приступать к пробным запускам модели. Отпустите ее с высоты вашего роста. Если вы все сделали правильно, при падении модели ротор закрутится под напором воздушного потока, и вертолет плавно опустится в режиме авторотации. Если он при этом заваливается на хвост, прилепите к передней части вертолета кусочек пластилина.
