Диск переливается всеми цветами радуги, потому что его блестящую поверхность покрывает огромное количество впадинок-бороздок, образующих спираль. Когда белый свет падает на такую поверхность, он опять-таки разлагается на составляющие его цвета.
Кроме того, диск отличается хорошим отражающим эффектом. Его издалека видно в луче света. Об этом хорошо знают, в частности, водители-дальнобойщики, которые часто выставляют за лобовым стеклом своей машины гирлянды дисков, чтобы их автомобиль издалека был заметен в лучах фар встречных автомашин.
Вы тоже можете использовать их опыт. Закрепите два ненужных диска между спицами колес своего велосипеда. Тогда при езде вас будет издалека заметно как днем, так
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Программатор для МК
МК — это, как вы уже, наверное, догадались — микроконтроллер. Собственно это полноценный компьютер, хотя не такой мощный, как современные ПК, но зато и размер у него крохотный — одна микросхема. В эту микросхему производители МК умудряются поместить весьма неплохую вычислительную мощность, плюс всевозможнейшую периферию, которой можно управлять, запрограммировав соответствующим образом контроллер.
Это всевозможные порты ввода-вывода, аналого-цифровые и цифро-аналоговые преобразователи.
Есть и более специализированные МК — так называемые DSP — сигнальные процессоры, предназначенные для обработки видео- и аудиоинформации. Однако мы не станем вдаваться сейчас в премудрости построения контроллеров, а попробуем понять, как же именно нам запрограммировать МК, если он попал нам в руки.
Как и для больших собратьев, программы для контроллеров можно писать на разных языках программирования — Ассемблере, Бейсике, С. Но, как и большие компьютеры, контроллеры могут понимать только команды в специальном формате, именуемом машинными кодами. Для того чтобы «залить» прошивку в МК, ее необходимо сначала скомпилировать, то есть преобразовать текст программы в код, понятный контроллеру, а затем с помощью специального устройства — программатора — передать полученный код в память МК.
Дело осложняется тем, что МК не унифицированы — каждый производитель контроллеров старается сделать что-то, не похожее на конкурентов, поэтому для МК каждого производителя нужен свой, специальный программатор.
В радиолюбительской практике, в основном, применяют контроллеры AVR, производства ATMEL Corp., и PIC, производимые Microchip Technology Inc.
Программаторы подключаются к LPT- или СОМ-порту компьютера. Есть программаторы, работающие с USB, однако они довольно сложны в изготовлении и требуют наличия простого программатора и навыков работы с МК.
Так что мы рассмотрим только пару-тройку простых программаторов, работающих с LPT- или COM-портами. Понятно, что эти порты уже изрядно устарели, и, если вы работаете с ноутбуком или тем более с планшетом, этих портов вы у себя не найдете, но для обычных, настольных ПК их наличие все еще является стандартом.

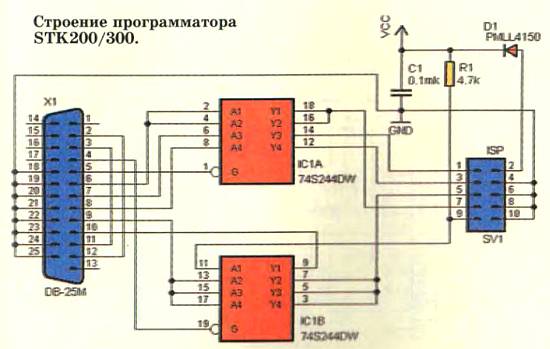

Итак, пожалуй, самый распространенный программатор контроллеров AVR — STK200/300.
Адаптер получил свое название от комплектующихся им отладочных плат фирмы Atmel для быстрого начала работы с микроконтроллерами At90s8515
На самом деле, приведенная схема соответствует одновременно обоим адаптерам, в ней присутствуют перемычки для определения наличия как адаптера STK200 (выводы 2 — 12 разъема XI), так и STK300 (выводы 3 — 11). Адаптер собран на основе шинного формирователя 74НС244 (аналог 1564АП5).
Возможно также использование 555АП5 (74LS244) и 1533АП5 (74ALS244) либо, при соответствующем изменении схемы, любые другие неинвертирующие формирователи с тремя состояниями выходов.
Схема работает с программами AVR ISP, CodeVision AVR, WinAVR и другими.
Да, кроме собственно железной части программатора, вам еще потребуется и программная часть для установки на компьютер. Она-то и будет управлять программатором в процессе заливки прошивки в память МК.

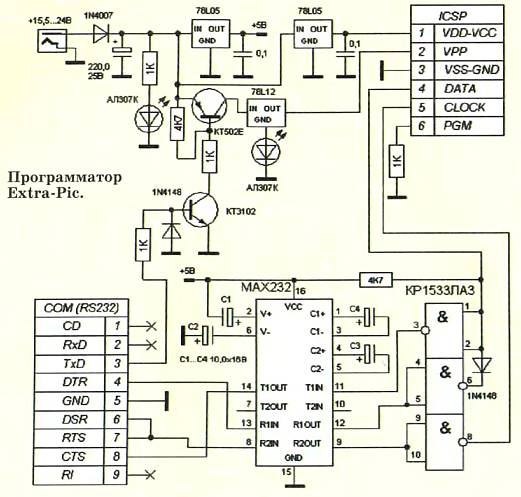

Для РIС-контроллеров столь же известным и простым является программатор Extra-Pic.
Он собран на микросхеме МАХ232, которая является преобразователем уровней COM-TTL, и буферной микросхеме 1533ЛA3. Этот программатор использует COM-порт компьютера.

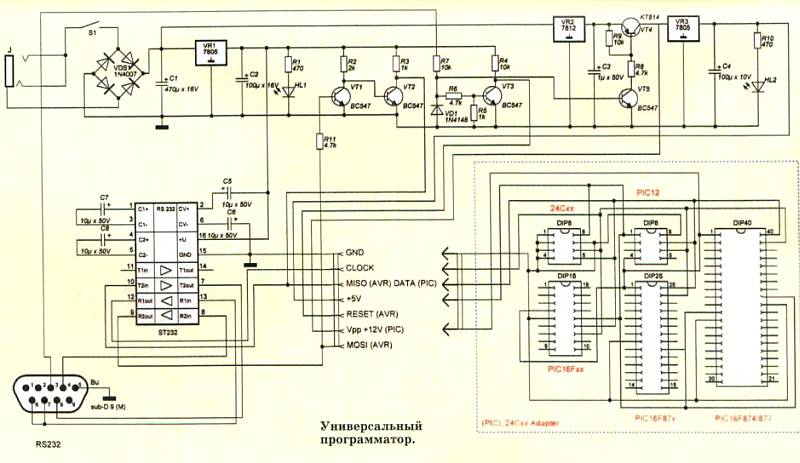

Ну и наконец — универсальный вариант программатора, который «шьет» вообще все подряд — и AVR, и PIC, и даже некоторые микросхемы памяти.
Он также подключается к COM-порту компьютера и работает под управлением самых известных и простых в использовании программ — PonyProg, Siprog, WinPic800. Все они свободно распространяются, и их можно запросто найти в Интернете вместе с инструкциями по использованию.
Осталось только придумать, что же именно вы будете заливать в ваш первый МК. Пусть это будет вашим домашним заданием.
По материалам сайта radiokot.ru
ЧИТАТЕЛЬСКИЙ КЛУБ
Вопрос — ответ
Мы недавно переехали. Наша пятиэтажка пошла под снос, а ее жильцам дали новые квартиры. Квартиру мы получили в новеньком доме. Но в нем не только такие жильцы, как мы, но и те, что квартиры купили. А самые дорогие квартиры на самом верху. Во дворе этих соседей называют «мансардниками». А что такое мансарда?
Валерия Скворцова,
Москва
В России долгое время были популярны мезонины, то есть надстройки над средней частью жилого дома обычно с тремя окнами и собственной крышей.
Этим мезонин отличается от мансарды, которая не что иное, как разумное использование чердачного помещения. Еще в XVII веке французский архитектор Франсуа Мансар при создании дворца Мезон-Лафит под Парижем решил рационально использовать чердак будущего дворца, для чего возвел крышу крутой и высокой, а в скатах сделал окна с козырьками. Получилась мансарда.
