Разные способы подачи бетона на укладку, примененные при сооружении фундаментов, еще раз подтвердили, что наиболее рациональна подача бетона в автосамосвалах с выгрузкой непосредственно в бетонируемый блок, минуя всякую промежуточную тару (бадьи, бункера и т. д.) и промежуточный транспорт (краны, транспортеры и т. д.). Для организации непосредственной подачи бетона при достаточных его объемах единовременные затраты на устройство мостов, эстакад и т. п. для пропуска автосамосвалов являются целесообразными.

Около 13 тыс. т грузов приходилось поднимать ежесуточно на растущие вверх здания. Естественно поэтому, что на строительстве большое значение имели правильный выбор подъемных

средств, их расстановка и эксплуатация. 185 кранов, подъемников, лифтов и лебедок различных конструкций работали на стройке. Общая мощность электродвигателей, установленных на них, равнялась примерно 4 тыс. квт.

Расположение башенных кранов почти исключало мертвые зоны. Все грузы доставлялись непосредственно на соответствующей высоте к рабочему месту. Правда, от шахтных и тросово-балансирных (струнных) подъемников грузы развозились по этажу на тачках или тележках. Механизировать горизонтальный транспорт грузов от подъемников так и не удалось из-за отсутствия в тот период подходящих механизмов.

При выборе типа и грузоподъемности основных механизмов для монтажа металлических конструкций зданий МГУ были проанализированы показатели различных типов кранов. Сравнение наиболее близких по грузоподъемности вантовых мачтово-стреловых кранов марки Т-73 и Т-95, кран-мачт М-1002, жестконогих мачтово-стреловых кранов и самоподъемных кранов УБК-5—49 и УБК-15—49, предложенных советскими инженерами П. П. Велиховым, Л. Н. Щипакиным, И. Б. Гитманом и А. Д. Соколовой, показало безусловные преимущества самоподъемных кранов УБК для монтажа высотных сооружений. Они оказались удобным и надежным средством подъема и перемещения строительных грузов. Во время перерывов в монтаже и после его окончания эти же краны с успехом работали на подъеме всех видов строительных грузов и монтажа железобетонных элементов (в частности, на монтаже 60 тыс. кв. м железобетонных перекрытий).

Краны УБК-15—49 следует широко рекомендовать для монтажа и строительных операций в тех случаях, когда нижняя обойма крана, переставляемая по мере роста сооружения вверх, может закрепляться на его конструкциях. Если же для постепенного подъема крана надо сооружать специальную (в дальнейшем демонтируемую) шахту-обойму, эти краны применять не следует.

Суточная производительность кранов оказалась такой: УБК-15—49 — 500 т при числе подъемов в смену до 22 и УБК-5—49 — 200 т при числе подъемов в смену до 25. Практическая месячная производительность на один кран УБК-5—49 при монтаже каркаса достигала 2,5 тыс. т металлических конструкций.

Перемещение крана на новую стоянку по вертикали занимало 3,5—4 часа, причем непосредственно на подъем крана УБК-15—49 затрачивалось 18 мин., остальное время шло на подготовку. Горизонтальное перемещение кранов с помощью четырехтонного полиспаста и двухтонной лебедки производилось со скоростью до 87 м в сутки.

Практика показала целесообразность и быстроту замены заранее подготовленной стрелы крана во время его работы, когда требовалось поднимать элементы большого веса (до 15 т) при меньшем вылете стрелы (до 22,5 м), а в дальнейшем — элементы меньшего веса (например, 5 т) при большем вылете стрелы (до 37 м).

На главном высотном корпусе одновременно работало семь кранов УБК, три вантовых, один мачтовый, десять СБК-1, 26 разных стационарных подъемников и значительное количество мелких и временных подъемников.

На строительстве корпусов химического и физического факультетов вертикальный транспорт осуществлялся с помощью 12 башенных кранов СБК-1 (по шесть на каждый корпус). На строительстве корпуса биолого-почвенного факультета одновременно работало семь башенных кранов СБК-1. Отдельно стоящие двух- и трехэтажные

здания в 1950 и 1951 гг. из-за отсутствия в тот период на строительстве более совершенных подъемных средств строились с помощью мачтовых подъемников Т-37 и Т-41. С освобождением кранов на основных объектах в 1952 г. появилась возможность смонтировать башенные краны на строительстве других отдельно стоящих зданий. Строительство корпусов института механики в 1952 г. также было обеспечено двумя кранами СБК-1.

Помимо перечисленных кранов и подъемников широко применялись краны типа «Пионер-2» и КП-750, в частности для подачи на этажи плит керамической облицовки.

Основными подъемными средствами при монтаже самих башенных кранов были тельферы грузоподъемностью 0,5—1 т; в качестве тяговых лебедок широко использовались электрические реверсивные лебедки Т-66 грузоподъемностью 0,5 т.

Опыт показал надежность эксплуатации шахтных подъемников грузоподъемностью до 1 т при высоте подъема до 100 м. Суточная производительность таких подъемников составляла до 700 т. Эти подъемники целиком (кроме, конечно, моторов) изготовлялись силами мастерских строительства, монтировались за 4—5 дней и наращивались по мере роста сооружения.

На строительстве МГУ впервые с успехом были применены тросово-балансирные (струнные) подъемники, сконструированные научным сотрудником бывшего ВНИОМСа В. Н. Глазуновым. Эти подъемники производительностью 50 т в сутки также просты в монтаже и изготовлялись силами мастерских строительства при весьма небольшом расходе материалов на них.

Вполне оправдали себя на строительстве простые в монтаже и удобные в эксплуатации малые кабель-краны с тельферами грузоподъемностью 0,5—2 т.

При эксплуатации многочисленных подъемных кранов и подъемников особенно важное значение имеет надежная радио- и телефонная связь, а также световая сигнализация между крановщиком и площадками приемки и отправления груза. Без этих видов связи и сигнализации не следует допускать эксплуатации высоких кранов и подъемников; исключение можно сделать для малых кранов, работающих на высоте 3—4 этажа. Для наиболее ответственных и грузонапряженных кранов следует устанавливать радиосвязь с применением громкоговорителей.

Заготовка стальных конструкций, монтаж и сварка элементов каркаса главного корпуса производились трестом Стальконструкция. Сравнивая ряд известных мне примеров монтажа крупных сооружений из металлоконструкций, я должен отметить исключительную четкость организации, глубокую инженерную продуманность всех монтажных операций. Весь монтаж 37,5 тыс. т металлических конструкций каркаса главного корпуса, состоявших из 71 тысячи основных элементов, был завершен за 22 месяца. В отдельные месяцы монтировали до 4 тыс. т металлических конструкций при нагрузке на один башенный кран до 2,5 тыс. т в месяц.

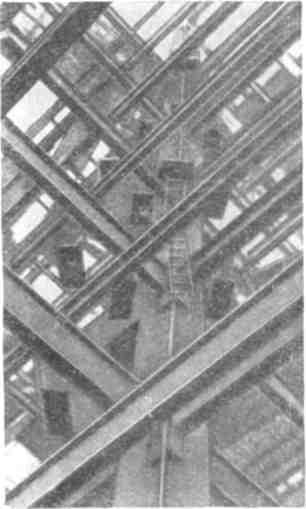

Металлоконструкции центральной части главного корпуса МГУ

Применение в каркасе высотной части главного корпуса оригинальной конструкции колонн крестового сечения с поворотом полок к основным осям здания под углом 45° наряду с преимуществами в конструктивном и статическом отношениях облегчило монтаж, дало значительную экономию средств. Заметим, что стоимость одной тонны колонн крестового сечения, изготовленных для здания МГУ на заводе имени Орджоникидзе, примерно на 10% меньше стоимости колонн двутаврового сечения, изготовленных Днепропетровским заводом для каркаса высотной части здания на Смоленской площади.
