В соответствии с решаемыми задачами функционально необходимыми элементами ЗРК являются: средства обнаружения, опознавания ЛА и целеуказания; средства управления полетом ЗУР; пусковые установки и пусковые устройства; зенитные управляемые ракеты.
Для борьбы с низколетящими целями могут применяться переносные зенитные ракетные комплексы (ПЗРК).
При использовании в составе ЗРК («Пэтриот», С-300) многофункциональных РЛС они выполняют роль средств обнаружения, опознавания, устройств сопровождения ЛА и наводимых на них ракет, устройств передачи команд управления, а также станций подсвета цели для обеспечения работы бортовых радиопеленгаторов.
В зенитных ракетных комплексах в качестве средств обнаружения ЛА могут использоваться радиолокационные станции, оптические и пассивные пеленгаторы.
Оптические средства обнаружения (ОСО). В зависимости от места расположения источника излучения лучистой энергии оптические средства обнаружения подразделяются на пассивные и полуактивные. В пассивных ОСО, как правило, используется лучистая энергия, обусловленная нагревом обшивки ЛА и работающими двигателями, либо световая энергия Солнца, отраженная от ЛА. В полуактивных ОСО на наземном пункте управления располагается оптический квантовый генератор (лазер), энергия которого используется для зондирования пространства.
Пассивное ОСО представляет собой телевизионно-оптический визир, в состав которого входят передающая телевизионная камера (ПТК), синхронизатор, каналы связи, видеоконтрольное устройство (ВКУ).
Телевизионно-оптический визир преобразует поток световой (лучистой) энергии, идущей от ЛА, в электрические сигналы, которые передаются по кабельной линии связи и используются в ВКУ для воспроизведения переданного изображения ЛА, находящегося в поле зрения объектива ПТК.
В передающей телевизионной трубке оптическое изображение преобразуется в электрическое, при этом на фотомозаике (мишени) трубки возникает потенциальный рельеф, отображающий в электрической форме распределение яркости всех точек ЛА.
Считывание потенциального рельефа происходит электронным лучом передающей трубки, который под действием поля отклоняющих катушек движется синхронно с электронным лучом ВКУ. На сопротивлении нагрузки передающей трубки возникает видеосигнал изображения, который усиливается предварительным усилителем и по каналу связи поступает на ВКУ. Видеосигнал после усиления в усилителе подается на управляющий электрод приемной трубки (кинескопа).
Синхронизация движения электронных лучей ПТК и ВКУ осуществляется импульсами строчной и кадровой разверток, которые не смешиваются с сигналом изображения, а передаются по отдельному каналу.
Оператор наблюдает на экране кинескопа изображения ЛА, находящихся в поле зрения объектива визира, а также визирные метки, соответствующие положению оптической оси ТОВ по азимуту (b) и углу места (e), в результате чего могут быть определены азимут и угол места ЛА.
Полуактивные ОСО (лазерные визиры) по своей структуре, принципам построения и выполняемым функциям почти полностью аналогичны радиолокационным. Они позволяют определять угловые координаты, дальность и скорость цели.
В качестве источника сигнала используется лазерный передатчик, запуск которого осуществляется импульсом синхронизатора. Световой сигнал лазера излучается в пространство, отражается от ЛА и принимается телескопом.
Узкополосный фильтр, стоящий на пути отраженного импульса, уменьшает воздействие посторонних источников света на работу визира. Отраженные от ЛА световые импульсы попадают на светочувствительный приемник, преобразуются в сигналы видеочастоты и используются в блоках измерения угловых координат и дальности, а также для отображения
В блоке измерения угловых координат вырабатываются сигналы управления приводами оптической системы, которые обеспечивают как обзор пространства, так и автоматическое сопровождение ЛА по угловым координатам (непрерывное совмещение оси оптической системы с направлением на ЛА).
Средства опознавания позволяют определить государственную принадлежность обнаруженного ЛА и отнести его к категории «свой-чужой». Они могут быть совмещенными и автономными. В совмещенных устройствах сигналы запроса и ответа излучаются и принимаются устройствами РЛС.

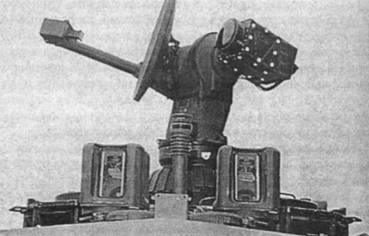

Антенна РЛС обнаружения «Top-M1» Оптические средства обнаружения

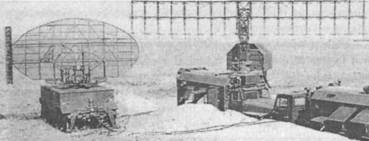

Радиолокационно-оптические средства обнаружения
На «своем» ЛА устанавливается приемник запросных сигналов, принимающий закодированные сигналы запроса, посылаемые РЛС обнаружения (опознавания). Приемник декодирует запросный сигнал и при соответствии этого сигнала установленному коду выдает его в передатчик сигналов ответа, установленный на борту «своего» ЛА. Передатчик вырабатывает закодированный сигнал и посылает его в направлении РЛС, где он принимается, декодируется и после преобразования выдается на индикатор в виде условной метки, которая высвечивается рядом с отметкой от «своего» ЛА. ЛА противника на запросный сигнал РЛС не отвечает.
Средства целеуказания предназначены для приема, обработки и анализа информации о воздушной обстановке и определения последовательности обстрела обнаруженных целей, а также передачи данных о них на другие боевые средства.
Информация об обнаруженных и опознанных ЛА, как правило, поступает от РЛС. В зависимости от вида оконечного устройства средств целеуказания анализ информации о ЛА осуществляется автоматически (при использовании ЭВМ) или вручную (оператором при использовании экранов электронно-лучевых трубок). Результаты решения ЭВМ (счетно-решающего прибора) могут отображаться на специальных пультах, индикаторах или в виде сигналов для принятия оператором решения об их дальнейшем использовании либо передаваться на другие боевые средства ЗРК автоматически.
Если в качестве оконечных устройств используется экран, то отметки от обнаруженных ЛА отображаются световыми знаками.
Данные целеуказания (решения на обстрел целей) могут передаваться как по кабельным линиям, так и по радиолиниям связи.
Средства целеуказания и обнаружения могут обслуживать как одно, так и несколько подразделений ЗРВ.
При обнаружении и опознавании ЛА анализ воздушной обстановки, а также порядок обстрела целей осуществляет оператор. При этом в работе средств управления полетом ЗУР участвуют устройства измерения дальности, угловых координат, скорости, формирования команд управления и передачи команд (командная радиолиния управления), автопилот и рулевой тракт ракеты.
