ПЗРК с пассивной системой самонаведения включают в себя пусковую установку (пусковой контейнер), пусковой механизм, аппаратуру опознавания, зенитную управляемую ракету.
Пусковая установка представляет собой герметичную трубу из стеклопластика, в которой хранится ЗУР. Труба герметична. Снаружи трубы располагаются прицельные приспособления для подготовки пуска ракеты и пусковой механизм.
Пусковой механизм («Стингер») включает в себя электрическую батарею питания аппаратуры как самого механизма, так и головки самонаведения (до пуска ракеты), баллон с хладагентом для охлаждения приемника теплового излучения ГСН во время подготовки ракеты к пуску, коммутирующее устройство, обеспечивающее необходимую
Аппаратура опознавания включает в себя антенну опознавания и электронный блок, в состав которого входят приемопередающее устройство, логические схемы, вычислительное устройство, источник питания.
Ракета (FIM-92A) одноступенчатая, твердотопливная. Головка самонаведения может работать в ИК и ультрафиолетовом диапазонах, приемник излучения охлаждается. Совмещение оси оптической системы ГСН с направлением на цель в процессе ее сопровождения осуществляется с помощью гироскопического привода.
Пуск ракеты из контейнера производится с помощью стартового ускорителя. Маршевый двигатель включается, когда ракета удалится на расстояние, при котором исключается поражение стрелка-зенитчика струей работающего двигателя.
В состав радиокомандных ПЗРК входят транспорт- но-пусковой контейнер, блок наведения с аппаратурой опознавания и зенитная управляемая ракета. Сопряжение контейнера с расположенной в нем ракетой и блоком наведения осуществляется в процессе подготовки ПЗРК к боевому применению.
На контейнере размещены две антенны: одна - устройства передачи команд, другая - аппаратуры опознавания. Внутри контейнера находится сама ракета.
Блок наведения включает в себя монокулярный оптический прицел, обеспечивающий захват и сопровождение цели, ИК-устройство измерения отклонения ракеты от линии визирования цели, устройство выработки и передачи команд наведения, программное устройство подготовки и производства пуска, запросчик аппаратуры опознавания «свой-чужой». На корпусе блока имеется контроллер, применяемый при наведении ракеты на цель.
После пуска ЗУР оператор сопровождает ее по излучению хвостового ИК-трассера с помощью оптического прицела. Вывод ракеты на линию визирования осуществляется вручную или автоматически.
В автоматическом режиме отклонение ракеты от линии визирования, измеренное ИК-устройством, преобразуется в команды наведения, передаваемые на борт ЗУР. Отключение ИК-устройства производится через 1-2 с полета, после чего ракета наводится в точку встречи вручную при условии, что оператор добивается совмещения изображения цели и ракеты в поле зрения прицела, изменяя положение выключателя контроля. Команды управления передаются на борт ЗУР, обеспечивая ее полет по требуемой траектории.
В комплексах, обеспечивающих наведение ЗУР по лазерному лучу (RBS-70), для наведения ракеты на цель в хвостовом отсеке ЗУР размещаются приемники лазерного излучения, которые вырабатывают сигналы, управляющие полетом ракеты. В состав блока наведения входят оптический прицел, устройство формирования лазерного луча с изменяемой в зависимости от удаления ЗУР фокусировкой.
Системами телеуправления называются такие, в которых движение ракеты определяется наземным пунктом наведения, непрерывно контролирующим параметры траектории цели и ракеты. В зависимости от места формирования команд (сигналов) управления рулями ракеты эти системы делятся на системы наведения по лучу и командные системы телеуправления.
В системах наведения по лучу направление движения ракеты задается с помощью направленного излучения электромагнитных
Примером применения такой системы управления с телеориентированием ракеты в лазерном луче (после ее вывода в этот луч) является многоцелевой ракетный комплекс ADATS, разработанный швейцарской фирмой «Эрликон» совместно с американской «Мартин Мариэтта». Считается, что такой способ управления по сравнению с командной системой телеуправления первого вида обеспечивает на больших дальностях более высокую точность наведения ракеты на цель.
В командных системах телеуправления команды управления полетом ракеты вырабатываются на пункте наведения и по линии связи (линии телеуправления) передаются на борт ракеты. В зависимости от способа измерения координат цели и определения ее положения относительно ракеты командные системы телеуправления делятся на системы телеуправления первого вида и системы телеуправления второго вида. В системах первого вида измерение текущих координат цели осуществляется непосредственно наземным пунктом наведения, а в системах второго вида - бортовым координатором ракеты с последующей их передачей на пункт наведения. Выработка команд управления ракетой как в первом, так и во втором случае осуществляется наземным пунктом наведения.

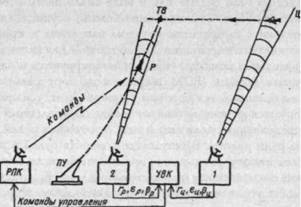

Рис. 3. Командная система телеуправления
Определение текущих координат цели и ракеты (например, дальности, азимута и угла места) осуществляется радиолокационной станцией сопровождения. В некоторых комплексах эта задача решается двумя радиолокаторами, один из которых сопровождает цель (радиолокатор 7 визирования цели), а другой - ракету (радиолокатор 2 визирования ракеты).
Визирование цели основано на использовании принципа активной радиолокации с пассивным ответом, т. е. на получении информации о текущих координатах цели из радиосигналов, отраженных от нее. Сопровождение цели может быть автоматическим (АС), ручным (PC) или смешанным. Чаще всего визиры цели имеют устройства, обеспечивающие различные виды сопровождения цели. Автоматическое сопровождение осуществляется без участия оператора, ручное и смешанное - с участием оператора.
Для визирования ракеты в таких системах, как правило, применяются радиолокационные линии с активным ответом. На борту ракеты устанавливается приемопередатчик, излучающий ответные импульсы на импульсы запроса, посылаемые пунктом наведения. Такой способ визирования ракеты обеспечивает ее устойчивое автоматическое сопровождение, в том числе и при стрельбе на значительные дальности.
Измеренные значения координат цели и ракеты подаются в устройство выработки команд (УВК), которое может выполняться на базе ЭЦВМ или в виде аналогового счетно-решающего прибора. Формирование команд осуществляется в соответствии с выбранным методом наведения и принятым параметром рассогласования. Выработанные для каждой плоскости наведения команды управления шифруются и радиопередатчиком команд (РПК) выдаются на борт ракеты. Эти команды принимаются бортовым приемником, усиливаются, дешифруются и через автопилот в виде определенных сигналов, определяющих величину и знак отклонения рулей, выдаются на рули ракеты. В результате поворота рулей и появления углов атаки и скольжения возникают боковые аэродинамические силы, которые изменяют направление полета ракеты.
