Доплеровские взрыватели чаще работают в режиме непрерывного излучения. Сигналы, отраженные от цели и принятые антенной, поступают на смеситель, где выделяется частота Доплера.
При заданных значениях скорости сигналы частоты Доплера проходят через фильтр и подаются на усилитель. При определенной амплитуде колебаний тока этой частоты выдается сигнал подрыва.
Контактные взрыватели могут быть электрическими и ударными. Они находят применение в ракетах малой дальности при высокой точности стрельбы, что обеспечивает подрыв боевой части при прямом попадании ракеты.
Для повышения
ПЕРЕНОСНЫЕ ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ
«Блоупайп»
(ВЕЛИКОБРИТАНИЯ)
В начале 60-х годов Великобритания приступила к созданию переносных ЗРК (впоследствии названных «Blowpipe»), обеспечивающих защиту поля боевых действий от самолетов. Первые испытания ракет комплекса прошли в 1965 г., и в сентябре 1966 г. ракетная система официально была представлена на аэрошоу в Фарнборо.
В 1968 г. по заказу Министерства обороны Великобритании началось производство ПЗРК «Блоупайп». В начале 1972 г. после заводских испытаний ПЗРК принят на вооружение британской армии.
Основное назначение ПЗРК «Блоупайп» - борьба с воздушными целями, но он может применяться и против наземных целей на дальностях до 3000 м.
В 1979 г. прошла успешные испытания перспективная система наведения для комплекса «Блоупайп». Дальнейшее развитие системы позволило создать комплекс «Blowpipe Mk.2», который больше известен под названием «Джавелин».
На вооружении ПВО британской армии имеются батальоны противовоздушной обороны, вооруженные ПЗРК «Блоупайп», в каждом насчитывается два взвода, по три отделения с четырьмя ПЗРК в каждом.
К концу 1989 г. выпущено 19 000 ракет «Блоупайп» и 16 000 ракет «Джавелин».
ПЗРК «Блоупайп» состоит из ракеты в транспортно-пусковом контейнере и прицельного блока.
Ракета «Блоупайп» представляет собой тонкую трубу длиной 1,4 м, в центральной секции находится боевая часть. В носовой части расположено оборудование системы наведения и взрыватель, в хвостовой части размещается ракетный двигатель.
Первоначальное движение (в течение 0,2 секунды) ракета получает за счет работы ускорителя.
Для уменьшения дымового эффекта на втором этапе используется специальное топливо и осуществляется отвод газов через специальные отверстия.
Между первой и второй ступенями смонтирована специальная перегородка, которая предотвращает преждевременный запуск второй ступени. В носовой части имеется четыре аэродинамических крыла дельтовидной формы, в хвостовой части - четыре крыла для обеспечения стабилизации и для аэродинамического
Если в течение первых пяти секунд на борт ракеты не поступают команды наведения, то в ней срабатывает самоликвидатор.
Ракета «Блоупайп» необычна тем, что ее нос свободно вращается независимо от остальной части. Транспортно-пус- ковой контейнер, в котором она находится, сконструирован с минимизацией отдачи. В нем размещается многоразовое пусковое устройство, источник питания для прицельного блока, система наведения и электрические контакты.
Прицельный блок представляет автономное устройство, состоящее из огневого блока и блока наведения (управления). На ТПК размещается пистолетная рукоятка, находятся передатчик, устройство сбора данных, монокулярный прицел и оптическая ИК-система. Система управления включает спусковой механизм, управляемый рукой джойстик, переключатель выбора вида взрывателя и передатчик команд наведения.
Информация о приближающейся цели поступает по радиоканалу системы оповещения или в результате визуального осмотра стрелком горизонта.

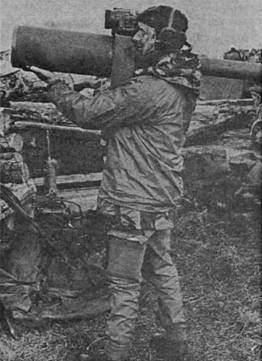

ПЗРК «Блоупайп» изготавливается к применению менее чем за 5 секунд путем подсоединения ТПК к прицельному блоку. Левой рукой стрелок удерживает носовую часть, правой рукой сжимает рукоятку с пусковым механизмом. При этом ТПК лежит на правом плече стрелка.
Стрелок захватывает цель своим монокулярным прицелом, имеющим пятикратное усиление, оценивает дальность и делает поправку на направление и силу ветра. Затем стрелок включает оборудование, выбирает частоту передатчика команд и тип используемого взрывателя (контактный или неконтактный).
В дополнение к монокулярному прицелу к прицельному блоку подсоединен датчик, определяющий положение ракеты относительно линии визирования. Ракета «Блоупайп» имеет флаерсы (сигнальные огни), которые обеспечивают наблюдение за полетом и автоматическое ИК-сопровождение. Сигнал ошибки вырабатывается датчиком и посылается на ракету с помощью передатчика команд, имеющегося на ПЗРК.
Приемник на ракете принимает эти сигналы и передает на блок управления, и ракета автоматически отрабатывает их с помощью рулей. Эффективная дальность действия ракеты ограничивается скоростью и маневренными возможностями на конечном участке полета после отключения второй ступени двигателя. Автоматическая система наведения действует более эффективно, чем стрелок, и позволяет уничтожать цели на ближней границе. Для целей на дальней границе зоны поражения автоматическое наведение осуществляется в течение 2-3 секунд, а затем происходит ручное наведение с помощью джойстика стрелка.
В целях безопасности для стрелка предусмотрено защитное обмундирование.
При нажатии на спусковой механизм запускается генератор, который запитывает ТПК и ракету, а затем - гироскоп ракеты. Ракета стартует с помощью стартового двигателя, аналогичного ПЗРК «Джавелин», который работает, находясь в ТПК, и выключается при выходе из него. Основной двигатель запускается на безопасном расстоянии от стрелка, и ракета развивает сверхзвуковую скорость. Стрелок наводит ракету на цель, используя для этого ручной джойстик.
