Бронированная экзотика
Проект
С современной армией куда более органично ассоциируются слова «стандартный» или «рядовой», нежели «экзотический». Но в истории бронетанкового вооружения и техники можно найти немало проектов, опытных или серийных машин и даже целых направлений, к которым слово «экзотика» более чем подходит.
Нередко те или иные решения и подходы к разработке тяжелой техники выглядят «экзотическими», выпадая из основного направления развития данной отрасли. И, кстати, в большей части случаев отнюдь не в силу своей «курьезности». Проблемы, встающие перед разработчиками, требуют основательных исследований. Работа эта, как правило, ведется по нескольким направлениям, каждое из которых поначалу смотрится по-своему необычным. Те, что находят практическое воплощение в серийной технике, становятся «магистральными» направлениями развития и вскоре воспринимаются как обычные, другие же остаются в ряду «экзотических». Но это необязательно означает, что к ним не будут возвращаться.
Из множества подобных примеров в истории бронетехники мы обратим внимание на те, что относятся к одной из главнейших составляющих «формулы танка» — его защищенности. Учтем при этом, что защищенность — понятие комплексное. Ведь чтобы поразить бронеобъект, его нужно обнаружить, опознать, навести на него вооружение, попасть в него, пробить броню, нанести поражение внутреннему оборудованию и экипажу. На всех этих этапах бронеобъект может (и будет) противодействовать поражению.
Сидим все вместе
Возможности танка, как и всякой боевой машины, ограничены жесткими массогабаритными пределами. И степень защищенности от средств поражения, которую можно ему обеспечить, во многом зависит от схемы его компоновки. Главная составляющая танка — экипаж. В подавляющем большинстве танков экипаж распределен между отделением управления в корпусе и боевым отделением в башне, к тому же в два яруса. Это значительно увеличивает объем, который нужно забронировать, и, соответственно, общий вес брони.
Можно резко сократить обитаемый объем и значительно повысить защищенность и живучесть (за счет уменьшения размеров, увеличения толщины броневых конструкций, изоляции отсеков) без увеличения общей массы танка. Для этого заменяем двухъярусное раздельное размещение экипажа компактным одноярусным. В частности, в 1950-х годах, ставших очередным переломным периодом в развитии вооружений и военной техники, развернулись работы над двумя вариантами схемы компоновки — «все в корпусе» (с установкой основного вооружения в корпусе, безэкипажной башней или вынесенной установкой вооружения) или «все в башне».
Опытная танкетка «Прэйинг Мэнтис» в боевом положении. Великобритания, 1942 год
Единственным серийным танком с размещением всего экипажа в корпусе остался шведский безбашенный основной боевой танк Strv-103 (Stridsvagn 103). Начав исследовательские работы в 1957 году, шведы в 1966–1971 годах выпускали в двух основных модификациях танк с жестко установленной в корпусе 105-мм пушкой и комбинированной (дизель-газовая турбина) силовой установкой, вызвавший поначалу большой интерес в мире. Жесткая установка позволила легко реализовать автоматическое заряжание, ограничить экипаж тремя бойцами, намного уменьшить высоту и боевую массу машины при достаточно высоком уровне защищенности. Наведение орудия по горизонтали производилось поворотом танка, по вертикали — качанием корпуса на управляемой гидропневматической подвеске опорных катков. Все это повлекло за собой и ряд других редко применяемых решений. Так, для облегчения поворота передние и задние катки поднимались над грунтом, при движении назад радист, сидящий лицом к корме, работал водителем. Танк был настолько верткий, что о нем шутят — дескать, это не танк без башни, а башня на гусеницах. И все же вести прицельный огонь с ходу танк не мог, а это существенный минус, да и обзор экипажа довольно ограничен. Так что Strv-103 оказался скорее удачной самоходкой, нежели танком, и в самой Швеции заменен на «Леопарда-2А4» классической компоновки.
Уже почти полстолетия, как только заходит речь о «перспективном» танке, неизменно упоминают схему с размещением экипажа в корпусе и вынесенной установкой вооружения. В разных странах проработано множество вариантов, испытаны десятки опытных боевых машин. Скажем, в СССР во ВНИИ-100 (головном НИИ танкостроительной отрасли) еще в начале 1960-х годов был разработан
Размещение всего экипажа во вращающейся башне при тех же достоинствах (уменьшение забронированного объема, лучшее взаимодействие и полная взаимозаменяемость экипажа) дает ряд собственных преимуществ. Механик-водитель, переместившись в башню, получает куда лучший обзор, испытывает меньшие колебания и сотрясения, удаляется от днища (а значит, перестает быть заложником противотанковых мин). Машина получает возможность двигаться задним ходом с той же скоростью, что и передним, выходить из-под огня, не подставляя противнику борт — а это тоже элемент защищенности. Правда, нужно обеспечить механику-водителю постоянное положение лицом по ходу движения независимо от поворота башни. Но эта задача была вполне успешно решена, например, в 1962 году на опытном легком плавающем танке «Объект 906Б» на Волгоградском тракторном заводе (разработчики именовали танк «Мечта»). Механик-водитель размещался в особой «кабине» в башне, которая с помощью планетарного механизма «подворачивалась» на нужный угол при повороте башни, управление механизмами обеспечивал остроумный передаточно-шестеренчатый механизм управления. В результате танк был раза в полтора ниже серийного легкого плавающего ПТ-76Б того же завода. Кстати, на этом «объекте» также отрабатывалась гидропневматическая подвеска с регулируемым клиренсом. В тот же период челябинский опытный средний танк «Объект 775» с управляемым ракетным вооружением имел еще и экипаж всего в два человека в башне, а его высота оказалась не более 1,6 метра.

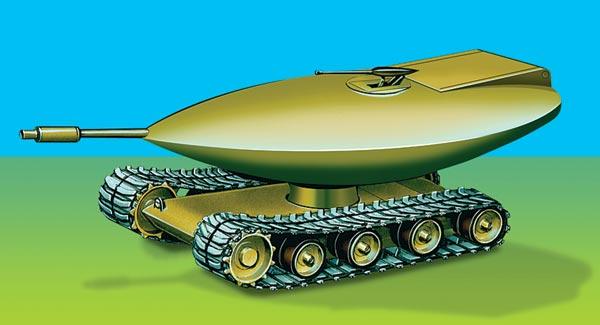

Размещение механика-водителя в башне танка прорабатывали также в США, Великобритании, ФРГ. В США, например, несколько проектов тяжелых танков с размещением всех четырех членов экипажа в башне было представлено в 1952 году. Целый ряд проектов средних танков подобной компоновки был представлен в 1955 году в рамках американской программы ASTRON по разработке перспективного танка. Корпорация «Крайслер» предложила легкий танк TV-8, который можно назвать бескорпусным — на гусеничную платформу ставилась большая вращающаяся башня, вмещавшая не только вооружение и весь экипаж, но и силовую установку. Размеры башни были столь велики, что машина должна была плавать за счет ее водоизмещения (благо башне в целях повышения снарядостойкости придали форму вытянутого эллипсоида). Тут дело ограничилось полноразмерным деревянным макетом. К идее размещения всего экипажа в башне вернулись в проекте основного боевого танка МВТ-70 (KpfPz.70), разрабатывавшемся совместно США и ФРГ с 1963 года, но после испытаний опытных машин (имевших немало и других новшеств) проект закрыли.
Системы управления машиной из вращающейся башни — механические, пневмогидравлические, электрические — оказывались сложными и недостаточно надежными. А главное, сидя в башне, механик-водитель переставал «чувствовать» машину. Видимо, это и привело к повсеместному свертыванию этого направления к концу 1960-х годов.
Лежа или стоя
Для малых танков и танкеток лучшей защитой всегда были их подвижность и небольшие размеры. Для уменьшения заметности всегда пытались ограничить их высоту. Но уменьшение высоты — это и ухудшение обзорности и возможности обстрела. Среди наиболее оригинальных способов разрешить это противоречие была британская танкетка «Прэйинг Мэнтис» («Богомол»), разработанная в 1942 году на шасси легкого транспортера «Юниверсал Кэрриер». Механик-водитель сидел в рубке по оси машины, а стрелок лежа размещался в корпусе, который при необходимости поднимался гидравлическим подъемником на нужный угол относительно шасси. Тем самым стрелок получал нужный обзор и обстрел из двух установленных на корпусе дистанционно управляемых пулеметов «Брэн». Таким образом, высота линии огня могла достигать 3,5 метра — было бы укрытие, за которым можно спрятаться. Построили только прототип машины. Однако позже идея о боевых машинах с вынесенной установкой вооружения на подъемной платформе вновь выплыла на поверхность: ряд таких машин прошел испытания в разных странах, в частности в 1980-е годы. Но, пожалуй, самый радикальный вариант был представлен в 1955 году в США — проект «Фалкон-Эйри» (оставшийся, впрочем, на бумаге) представлял собой двухместную бронемашину, на которой вместо башни стоял… вооруженный пулеметом одноместный летательный аппарат вертолетного типа. Тут и шасси могло найти надежное укрытие, а для самой «башни» защитой служила бы ее действительно удивительно редкая «подвижность».
