Дальнейшее совершенствование теории расчета несущих винтов, развитие представлений об аэродинамике и динамике винтокрылых машин, а также появление в конце Первой мировой войны мощных и надежных ротативных двигателей «Рон» и «Бентли» с удельной массой 1 кг/л. с. позволили вертолетостроителям в начале 20-х годов оснастить свои аппараты всевозможными средствами управления и добиться на них серьезных успехов. Вертолеты стали перемещаться в любую сторону, выполнять виражи и развороты на месте.

Построенный по заказу американской армии в 1922 году аппарат русского эмигранта профессора

Георгия Александровича Ботезата имел четыре несущих винта диаметром 8 м. В центре крестообразного ферменного корпуса располагались мотор «Бентли» мощностью 220 л. с. и кабина пилота. Продольно-поперечное управление обеспечивалось дифференциальным изменением общего шага несущих винтов, путевое — рулевыми винтами. Аварийная посадка при отказе силовой установки должна была обеспечиваться переводом винтов на режим авторотации. С декабря 1922 по апрель 1923 года вертолет Ботезата осуществил свыше сотни управляемых свободных полетов, продемонстрировал хорошие устойчивость и управляемость. 17 апреля 1923 года на нем были подняты в воздух последовательно два, три и четыре пассажира. Максимальный вес пассажиров вместе с пилотом составил 450 кг. Аналогичной грузоподъемности в истории вертолетостроения удалось достичь только через 20 лет. Взлетный вес аппарата Ботезата при испытаниях достигал 1 700—2 020 кг. Знаменитый изобретатель Томас Эдисон поздравил Ботезата с созданием «первого успешного вертолета».

Компоненты устойчивости

Первый одновинтовой вертолет, способный совершать управляемые свободные полеты, был создан на средства британского военного ведомства изобретателем Луи Бренненом в 1921 году. Огромный по тем временам двухлопастный несущий винт диаметром 18,3 м приводился во вращение тягой маленьких пропеллеров, установленных по концам лопастей, которые вращал мотор Бентли мощностью 230 л. с., находящийся на оси несущего винта. Сложная механическая система позволяла летчику изменять в полете наклон оси несущего винта. При испытаниях взлетный вес аппарата, совершавшего небольшие управляемые перемещения на незначительной высоте, достигал 1 360 кг. Но устойчивость его была очень плохой, и осенью 1925 года он опрокинулся. Специальная комиссия авиационного министерства постановила аппарат не восстанавливать, а направить средства на опыты с казавшимися в те годы более перспективными автожирами.

Что же касается устойчивости, то в это понятие вертолетостроители 20— 30-х годов включали ряд факторов, входящих в настоящее время в определения «пилотажные характеристики», «прочность», «надежность», «работоспособность».

В крупнейших авиационных научно-исследовательских центрах — ЦАГИ (СССР), NASA (США), ARC (Великобритания), DVL (Германия) — начались тогда серьезные исследования проблем, мешающих созданию винтокрылых летательных аппаратов.

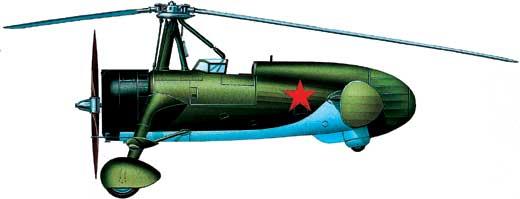

Автожиры Хуана

Увеличение высоты полета вертолетов зависело и от освоения аварийной посадки на режиме авторотации. Хотя принципиальная возможность такого режима работы винта была хорошо известна, практически она оставалась неопробованной. Освоить режим авторотации стало возможным лишь в начале 20-х годов, когда испанский инженер Хуан де ла Сьерва создал автожир — оригинальный тип винтокрылого летательного аппарата, занявший промежуточное место между самолетом и вертолетом. Для подъемной силы конструктор решил использовать отклоненный немного назад ротор, самовращающийся под действием набегающего потока воздуха. Водрузив на самолет-биплан вместо верхнего крыла винт, Хуан де ла Сьерва получил самолет укороченного взлета и посадки. Так как ротор не имел привода от двигателя, автожир не мог взлетать вертикально. Все управление обеспечивалось самолетными органами: рулями и элеронами. Тем не менее автожир, не требующий в отличие от вертолета сложной трансмиссии и органов уравновешивания реактивного момента несущего винта, оказался значительно более простым в доводке. Военные ведомства

ряда стран даже прекратили в 20-х годах поддержку исследований по вертолетам, сосредоточив все свое внимание на автожирах. Сначала в Великобритании в 1930 году, а затем в США, СССР, Франции и Германии началось их серийное производство.

Перспективы их применения в военном деле существенно возросли в 1933 году, когда Хуан де ла Сьерва ввел в конструкцию управление углом наклона втулки ротора. Это значительно повысило пилотажные характеристики и позволило обойтись без крыла и самолетных органов управления, благодаря чему улучшились весовая отдача, обзор и компактность аппарата. Проведенные в 1933 году испытания автожира «Сьерва С-30» на военных маневрах привели к приобретению десяти таких машин Королевскими ВВС. Британцы первыми пришли к выводу о высокой эффективности медленно летающих винтокрылых машин в борьбе с танками.

Военных всегда интересовали возможности вертикальных взлета и посадки. Ожидалось, что этого удастся достичь на появившихся в конце 30-х годов автожирах с «прыжковым» стартом. Ротор такой машины перед взлетом раскручивался основным мотором на нулевом угле установки лопастей, затем привод переключался на «самолетный» винт, угол лопастей ротора резко увеличивался и автожир «подпрыгивал». Однако «висеть в воздухе» автожир не мог. Для этого требовался настоящий вертолет.

Вертолет и самолет — не конкуренты

В 1932 году на невиданную для вертолета высоту 605 м поднялся ЦАГИ 1-ЭА, созданный в нашей стране под руководством А.М. Черемухина. Два мотора (по 120 л. с. каждый) вращали несущий винт диаметром 11 м и четыре рулевых винта, установленных попарно на концах ферм спереди и сзади вертолета (последние служили для балансировки реактивного момента несущего винта и путевого управления). Продольно-поперечное управление обеспечивалось при помощи автомата перекоса. Взлетная масса вертолета составляла 1 145 кг. Увлеченный Тухачевский даже предлагал тогда запустить 1-ЭА в серию.

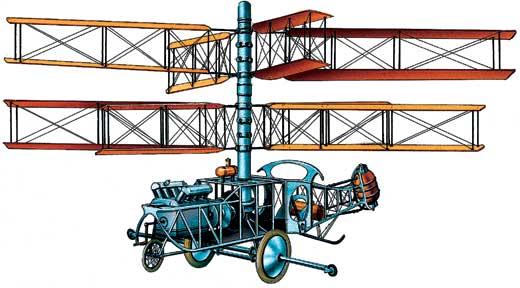

Заметных успехов в развитии других типов одновинтовых схем добились австрийские конструкторы Хафнер и Наглер и немец Цашке. Убедительно доказали перспективность двухвинтовой соосной схемы венгр Асбот, итальянец д’Асканио и испанец Пескара. Вертолет Оскара Асбота весил полтонны, стодвадцатисильный мотор приводил во вращение винты диаметром 4,35 м. Управление обеспечивалось сложной системой поверхностей в потоке винтов. Вертолет Асбота провел в 1929 году в воздухе рекордное время, не касаясь колесами земли, — 53 минуты. Большое впечатление на авиационных специалистов всего мира произвели полеты аппарата, построенного Карадино д’Асканио. Его 95-сильный мотор приводил во вращение винты диаметром 13 м. Масса вертолета Асканио составляла 800 кг. В Бельгии успешные опыты с двухвинтовыми вертолетами оригинальной продольной схемы вел русский эмигрант Николай Анатольевич Флорин.

Во всех этих разработках конструкторам помог уже созданный автожир, особенно в вопросах совершенствования конструкции, повышения ее надежности и эффективности. Он же помог разрешить основные проблемы теории вертолета. Отработанные на автожирах конструкции лопастей и втулки применялись в вертолетостроении вплоть до 60-х годов. Теория ротора, использование шарнирной подвески, конструкция лопастей и втулки позволили решить проблему создания надежного и прочного несущего винта. На автожирах была определена эффективность различных органов управления, в том числе и автомата перекоса. Эксплуатация автожиров позволила найти новые области применения винтокрылым машинам. Если ранее военные заказчики требовали от таких аппаратов летно-технических характеристик, аналогичных самолетным, то опыт применения автожиров показал, что «не конкурировать призваны вертолет и самолет, а дополнять друг друга».
