Запал может включать, например, капсюль-воспламенитель, который срабатывает от накола ударником и подрывает капсюль-детонатор, вызывающий в свою очередь взрыв детонатора и заряда ВВ. Терочный запал действует за счет трения. При снаряжении мины литым тротилом или аммиачно-селитренными ВВ требуется еще и дополнительный детонатор.
Электрический запал, включающий электродетонатор, источник тока, провода и замыкатель, позволяет использовать самые разнообразные контактные и неконтактные схемы. Скажем, под качающейся доской настила может находиться контакт, отделенный небольшим промежутком от контакта на другой доске. Наступив на крышку или доску, солдат замкнет электроцепь, и сработает взрыватель установленной сбоку от тропы или настила мины. Более современный вариант — через дорогу перекинута петля оптического кабеля. Достаточно его
Ряд мин снабжен дополнительным детонатором и гнездом для взрывателя для установки на неизвлекаемость — взрыватель среагирует на попытку, скажем, сдвинуть мину или обезвредить ее.
Имеются и механизмы самоликвидации (самоподрыва). Вариант — электронный таймер, запускаемый одновременно с приведением мины в боевое положение. Правда, электронные механизмы легко отказывают при замерзании источников тока, а при высоких температурах их работа нестабильна. И все же подобные взрыватели находят все большее применение. Они позволяют придать минам сразу ряд возможностей — избирательность по цели (человек, машина), дальнее взведение, самоликвидацию или самонейтрализацию (перевод в безопасное положение) через заданное время или по кодированному сигналу, установку на неизвлекаемость при различных условиях (сдвиг, наклон, приближение миноискателя), возможность «опроса» мин и определения их боевого состояния.
Противопехотная фугасная мина ПМА-1А, Югославия. Корпус — пластмассовый, масса — 400 г, снаряжается тротиловой шашкой. Такую мину очень легко изготовить
«Многоликий» фугас
Фугасные мины рассчитаны на поражение одного пехотинца в армейской обуви, и отличаются небольшими размерами и массой. Их трудно обнаружить визуально или щупом. В годы Великой Отечественной войны советские войска широко применяли деревянную фугасную противопехотную мину ПМД с нажимной крышкой. Ее схема использовалась и после войны. В Венгрии, например, выпускали сначала деревянную копию советской ПМД-7, а позже — М62 с пластмассовым корпусом. Практически по той же схеме, но с иным (терочным вместо ударного) запалом выполнена и югославская мина ПМА-1А. В фугасных минах давно и широко использовали корпуса из пластмассы, керамики, прессованного картона, ткани. Применение пластмасс вызвано рядом факторов — уменьшение массы (при размерах этих мин прочность не снижалась), удешевление, трудность обнаружения индукционным миноискателем (а фугасные ПП-мины ставятся на небольшую глубину). Затруднению обнаружения способствуют и неметаллические детали во взрывателе. Так, в итальянской мине SB-33 имеется всего 0,86 грамма металла, а взрыватель китайской мины Тип 72А имеет только одну металлическую деталь — боек ударника.
Примером фугасной ПП-мины с пластмассовым корпусом может служить советская ПМН-4. Встроенный в конструкцию взрыватель весьма чувствителен, поэтому имеется механизм дальнего взведения гидромеханического типа. Датчик нажимного действия устроен так, чтобы «поймать» давление на резиновый колпак мины даже при незначительном контакте с ногой. У югославской ПМА-3 для той же цели верхняя часть с боевым зарядом под давлением ноги проворачивается относительно нижней, заставляя сработать терочный взрыватель.
Еще более уменьшить размеры ПП-мин пытались за счет применения кумулятивного заряда. Так, американская мина М25 LC несет кумулятивный заряд всего 8,5 грамма и имеет вид вгоняемого в грунт колышка. А мину «Грэвел» выполнили просто в виде тканевого пакета с зарядом на основе азида свинца, взрывающегося от нажима и не нуждающегося в специальном взрывателе.
Противопехотная фугасная мина SB-33, Италия. Корпус — пластмассовый, масса — 140 г. Установка — системами дистанционного
По сути дела, к фугасным противопехотным минам относятся и мины или заряды, используемые в качестве элементов неизвлекаемости. Например, советская мина-сюрприз МС-3 с пластмассовым корпусом, массой 550 граммов, зарядом 200 граммов и взрывателем разгрузочного действия. Такая мина, положенная под противотанковую или противопехотную мину (если те не имеют своих устройств неизвлекаемости) или подрывной заряд, сработает при попытке сдвинуть их с места и вызовет детонацию. Подобным образом используется и мина-ловушка МЛ-7 массой 100 граммов.
Производились, кстати, ПП-мины еще более «локального» действия — «пулевые», стрелявшие солдату в ногу. Тут можно вспомнить и германскую Kugelmine времен Второй мировой войны, и советскую ПМП начала 1960-х (снаряжалась пистолетным патроном 7,62х25 ТТ, срабатывала от нажима на колпачок с усилием 7-30 кгс), и различные партизанские самоделки разных стран и народов. Однако эффективность пулевых мин оказалась весьма низкой.
С другой стороны, для борьбы с пехотой использовались зажигательные мины и фугасы кругового или направленного поражения. Скажем, американцы в Корее и Вьетнаме готовили их на основе бочек, канистр или бидонов с жидкими или загущенными (напалм) горючими смесями и вышибными зарядами. «Огневые» мины могли снаряжать и твердыми смесями — например прессованным термитом. Постепенно применение «огневых» ПП-мин почти сошло на нет, но на смену зажигательным смесям пришли объемно-детонирующие и термобарические. Скажем, югославская управляемая мина UDAR содержала выстреливаемый вверх контейнер с 20 килограммами жидкого топлива, которое, распыляясь в аэрозольное облако и детонируя, давало поражение живой силы в радиусе 40 метров.
Противопехотная осколочная мина кругового поражения BLU-92/B, США. Корпус — металлический, масса — 1,5 кг. Установка — авиационной системой минирования «Гатор»
«Круговая оборона»
Осколочные мины различаются прежде всего по способам установки и по «направленности» действия. Пример простой и дешевой мины являют советские противопехотные осколочные мины заграждения вроде ПОМЗ-2, разработанной в годы Великой Отечественной войны, и ее модификация ПОМЗ-2М. Чугунный цилиндрический корпус с внешней насечкой ставится на деревянном колышке где-нибудь в траве, снаряжается стандартной 75-граммовой тротиловой шашкой, к механическому взрывателю МУВ-2 от 2—3 колышков протягиваются растяжки.
Мины ПОМЗ широко копировались по миру, а среди их аналогов (не копий) можно упомянуть бельгийскую мину PRB-413. Мина кругового поражения ПОМ-2 относится уже к совсем иному поколению — хотя бы в силу применения в системах дистанционного минирования. Они снаряжаются в кассеты и устанавливаются «внаброс» с помощью вертолетной системы ВСМ-1, самоходного минного заградителя УМЗ или переносного комплекта ПКМ. Это потребовало несложной «автоматики» для установки и приведения мины в боевое положение. После падения на грунт шесть откидных подпружиненных лопастей ставят мину в вертикальное положение, затем отстреливаются в стороны тонкие провода с грузиками, служащие датчиками цели. При взрыве осколки корпуса поражают противника. В механизме самоликвидации обошлись без электронных схем — просто поршень постепенно «продавливает» каучуковый гель, пока боек не достигнет капсюля. Система хоть и зависит от температуры воздуха, но в конце концов срабатывает там, где может отказать электроника.
Американская мина BLU-92/В также устанавливается системой дистанционного минирования на грунт, но боевое положение занимает проще. Кроме датчиков цели в виде четырех капроновых нитей с грузиками она имеет резервный сейсмический датчик, срабатывающий при приближении цели на 3—4 метра. Взрыватель действует также при попытке сдвинуть мину, то есть служит устройством неизвлекаемости.

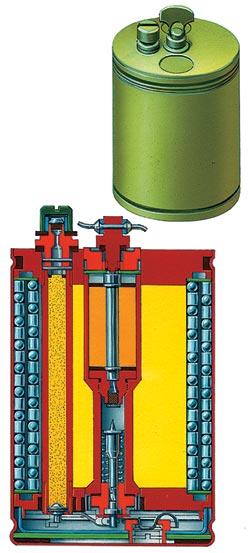

Противопехотная осколочная выпрыгивающая мина кругового поражения ОЗМ-72 (СССР) в разрезе. Корпус — металлический, масса — 5 кг
