Пушка БЛ-9 (ОБМ-50) была сконструирована под руководством И.И.Иванова. Она имела поршневой затвор и оснащалась системой продувки канала ствола сжатым воздухом. Углы вертикального наведения составляли от -2° до +18°30', по горизонтали — в секторе 9°30' (вправо 7°, влево 2°30'). При стрельбе использовались телескопический прицел СТ-18 и панорама Герца.
Приводы наведения орудия — такие же, как у самоходной установки ИСУ-122. Уравновешивание качающейся части относительно оси цапф производилось с помощью грузов, прикрепленных к неподвижной части ограждения пушки. В боекомплект установки входил 21 выстрел раздельно-гильзового заряжания с бронебойными снарядами. Начальная скорость бронебойного снаряда при массе 11,9 кг составляла 1007 м/с и на 200 м/с превышала аналогичный показатель 122-мм пушки Д-25. Конструкция корпуса
Первый опытный образец пушки БЛ-9 изготовили в мае 1944 года на заводе № 172, а в июне ее установили на ИСУ-122-1.

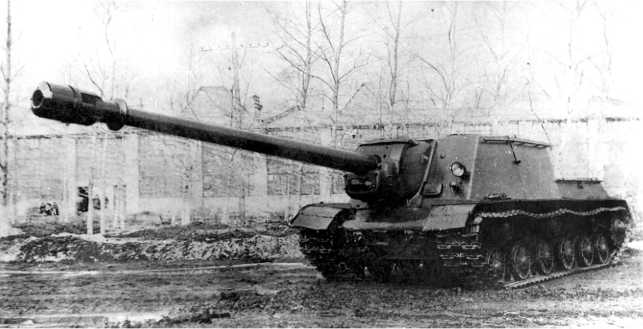

ИСУ-152-2 (объект 247) во дворе завода № 100. Лето 1944 года.

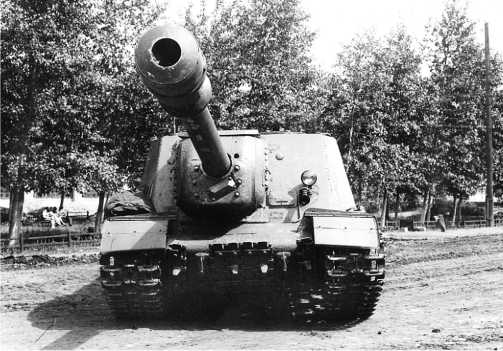

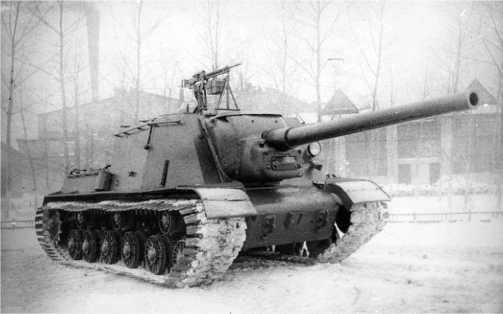

Артсамоход ИСУ-122 с опытной установкой зенитного пулемета ДШК и уширенными гусеницами.

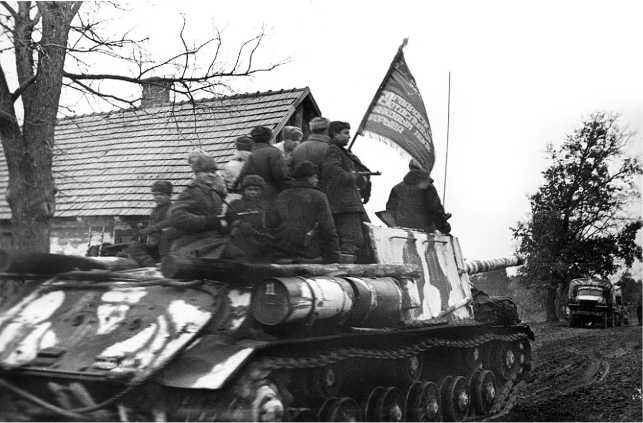

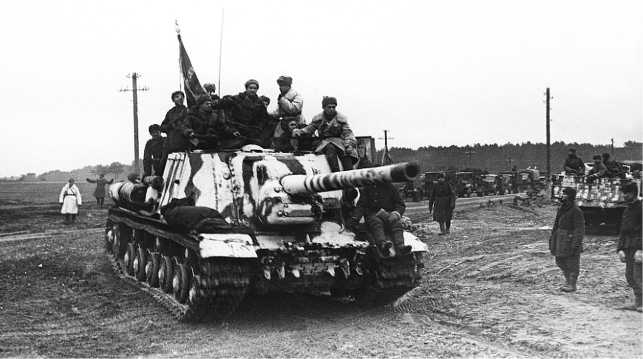

Самоходки ИСУ-122 часто поступали на пополнение тяжелых танковых полков, вооруженных танками ИС-2. Судя по надписи на знамени, САУ на этих фото входила в состав одного из таких полков, номер которого на знамени, к сожалению, не разобрать.
Эту машину представили на полигонные испытания 7 июля 1944 года. Предварительных испытаний в Гороховце в августе 1944 года установка не выдержала из-за низкой живучести ствола. Новый ствол был изготовлен к началу февраля 1945 года, и после его монтажа самоходка вновь поступила на испытания, состоявшиеся в мае 1945 года. На последних при стрельбе произошел разрыв ствола из-за дефектов металла. После этого дальнейшие работы по ИСУ-122-1 прекратили.

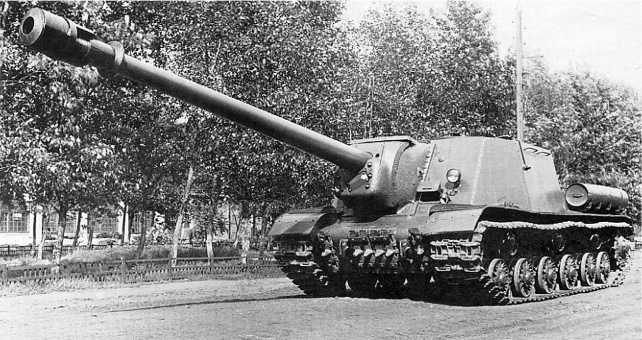

Самоходная установка ИСУ-152-1 (ИСУ-152БМ) была создана в апреле 1944 года в КБ завода № 100, по инициативе ОКБ-172, предложившего разместить в установке СУ-152 разработанную у них 152-мм пушку БЛ-7, имевшую баллистику пушки Бр-2.
Модификация пушки для монтажа в САУ получила индекс БЛ-8 (ОБМ-43).

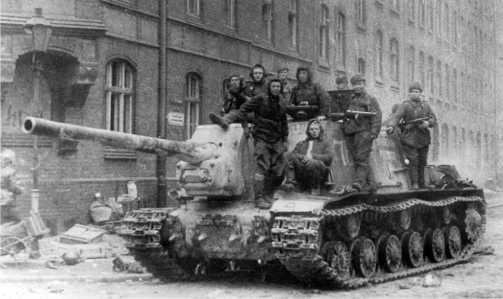

ИСУ-122 на улице Данцига (Гданьск). 375-й гвардейский тяжелый самоходно-артиллерийский полк. Польша, апрель 1945 года.

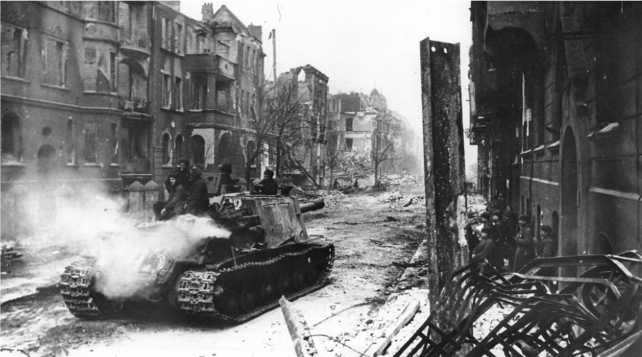

ИСУ-152 ведет бой на улице Данцига. Апрель 1945 года.

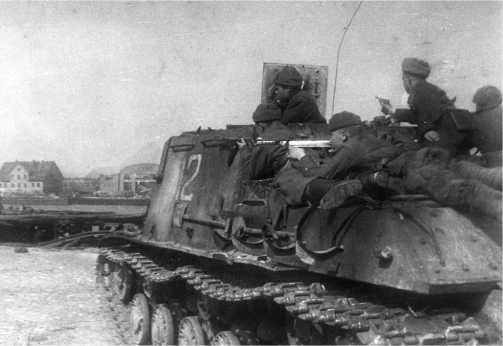

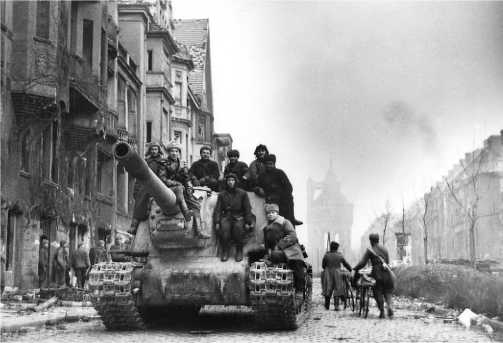

Тяжелая САУ с десантом ведет бой в Кенигсберге. Апрель 1945 года.
Самоходная установка ИСУ-122С в бою. 3-й Белорусский фронт, Кенигсберг, апрель 1945 года.
Она имела поршневой затвор, дульный тормоз оригинальной конструкции и систему продувки канала ствола сжатым воздухом из баллонов. Углы вертикального наведения составляли от -3°10' до +17°45', горизонтального — в секторе 8°30' (вправо 6°30', влево 2°). Высота линии огня — 1655 мм. При стрельбе использовались телескопический прицел СТ-10 и панорама Герца. Дальность стрельбы равнялась 18 500 м. Приводы наведения остались неизменными по сравнению с установкой ИСУ-122. Боекомплект включал 21 выстрел
При проведении испытаний пушки БЛ-8 были выявлены «неудовлетворительные показатели по действию снарядов», ненадежность работы дульного тормоза и поршневого затвора, а также плохие условия работы расчета. Большой вылет ствола (общая длина установки составляла 12,05 м) ограничивал маневренность машины.
Данциг взят! ИСУ-122 одного из самоходно-артиллерийских полков 8-го гвардейского танкового корпуса. Апрель 1945 года.

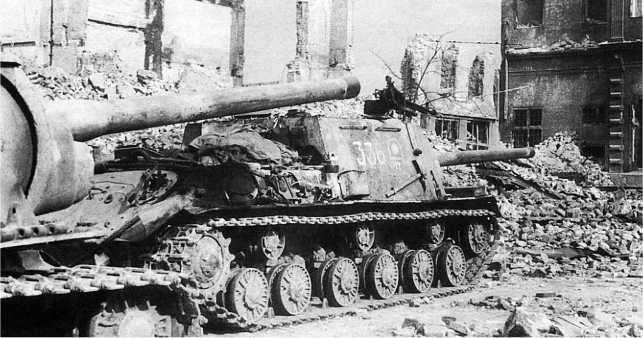

ИСУ-152 во взятом Бреслау (ныне Вроцлав). 6 апреля 1945 года.

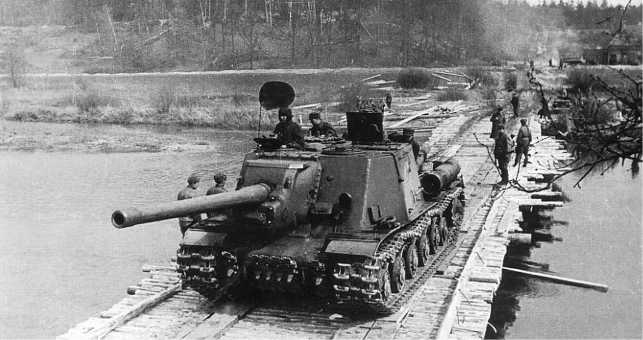

ИСУ-122 из 25-го полка самоходной артиллерии Войска Польского переправляется через р. Нейсе. Апрель 1945 года.

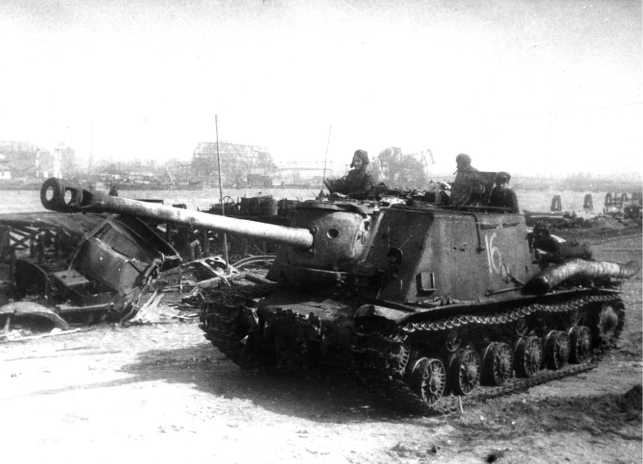

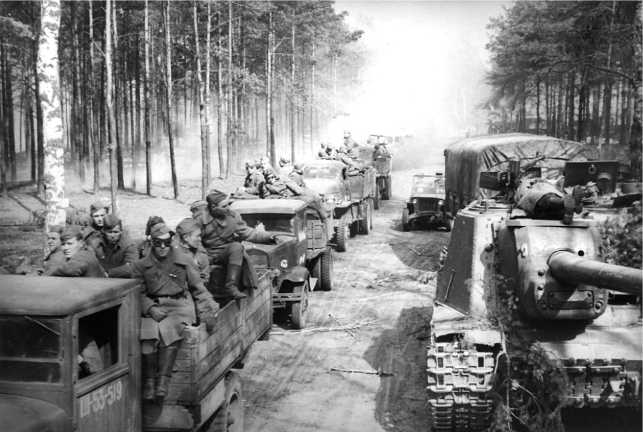

Подразделения тяжелого самоходно-артиллерийского полка у переправы через р. Шпрее. Германия, 1-й Украинский фронт, 24 апреля 1945 года.
По результатам испытаний БЛ-8 заменили пушкой БЛ-10 с клиновым полуавтоматическим затвором.
В декабре 1944 года самоходная установка ИСУ-152-2 с пушкой БЛ-10 проходила испытания на Ленинградском АНИОПе. Она их не выдержала из-за неудовлетворительной живучести ствола пушки и малого угла горизонтального наведения.
Пушку отправили на доработку на завод № 172, однако, до окончания войны ее доводка не была завершена.
Пушки С-26 и С-26-1 спроектировали в ЦАКБ под руководством В.Г. Грабина.

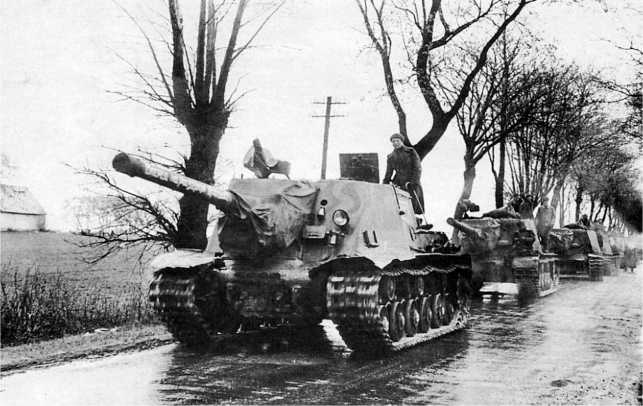

Колонна ИСУ-122 на подступах к Берлину. Германия, апрель 1945 года.

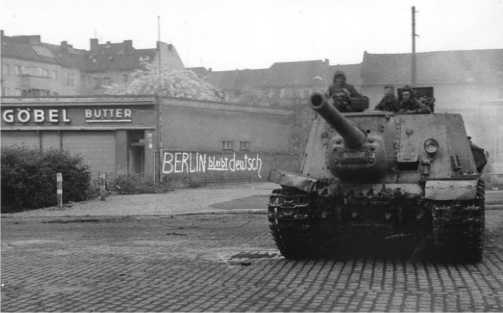

ИСУ-122 на окраине Берлина. На стене здания надпись: Berlin bleibt deutsch — Берлин останется немецким!
ИСУ-122 на огневой позиции. Германия, май 1945 года.
Самоходные установки ИСУ-122 на улице Берлина. Май 1945 года.
Пушка С-26 калибра 130 мм имела баллистику и боеприпасы от морской пушки Б-13, но обладала рядом принципиальных конструктивных отличий, так как оснащалась дульным тормозом, горизонтальным клиновым затвором и др. Длина ствола пушки — 54,7 калибра. Дальность стрельбы прямой наводкой — 5000 м, скорострельность — 2 выстр./мин. Боекомплект пушки состоял из 25 выстрелов раздельно-гильзового заряжания с бронебойными снарядами.
Начальная скорость бронебойного снаряда при массе 33,4 кг — 900 м/с. Пушка С-26-1 имела такую же баллистику, как и 122-мм пушка БЛ-9, и отличалась от нее наличием горизонтального клинового затвора и измененной конструкцией отдельных узлов. Длина ствола — 59,5 калибра. Дальность стрельбы прямой наводкой — 5000 м, максимальная — 16 000 м. Скорострельность — 1,5–1,8 выстр./мин. Начальная скорость бронебойного снаряда массой 25 кг — 1000 м/с.
Самоходы ИСУ-130 и ИСУ-122-3 изготовили на заводе № 100 осенью 1944 года. В качестве базы при их создании использовалась САУ ИСУ-122С.
