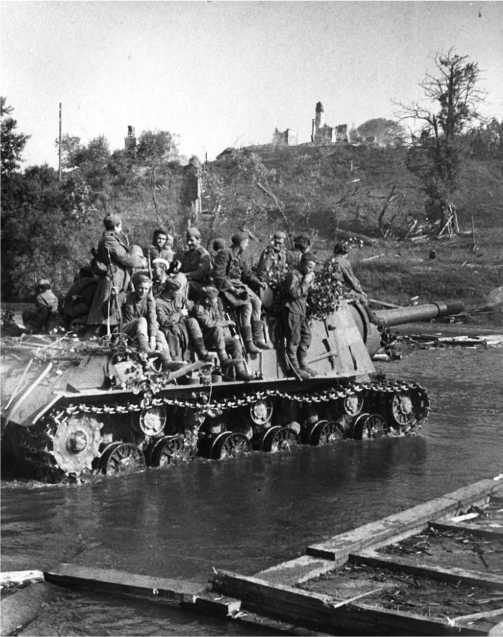

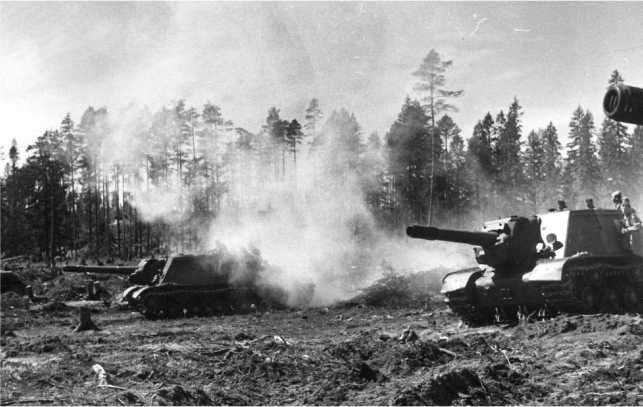

ИСУ-152 на подступах к Полоцку. Июль 1944 года.
Часть гильз с боевыми зарядами размещалась на днище под орудием. Начальная скорость бронебойного снаряда при массе 48,78 кг составляла 600 м/с, на дальности 1000 м он пробивал броню толщиной 123 мм.
На части машин с октября 1944 года на вращающемся погоне командирского люка стала устанавливаться зенитная турель с 12,7-мм пулеметом ДШК обр.1938 года. Боекомплект к пулемету составлял 250 патронов. Кроме того, в боевом отделении укладывались два пистолета-пулемета ППШ (позже — ППС) с боекомплектом 1491 патрон и 20 ручных гранат Ф-1.
Силовая установка и трансмиссия были заимствованы у танка ИС-1 (ИС-2). На ИСУ-152 устанавливался 12-цилиндровый четырехтактный дизель В-2ИС (В-2-10) мощностью 520 л.с. при 2000 об/мин. Цилиндры располагались V-образно

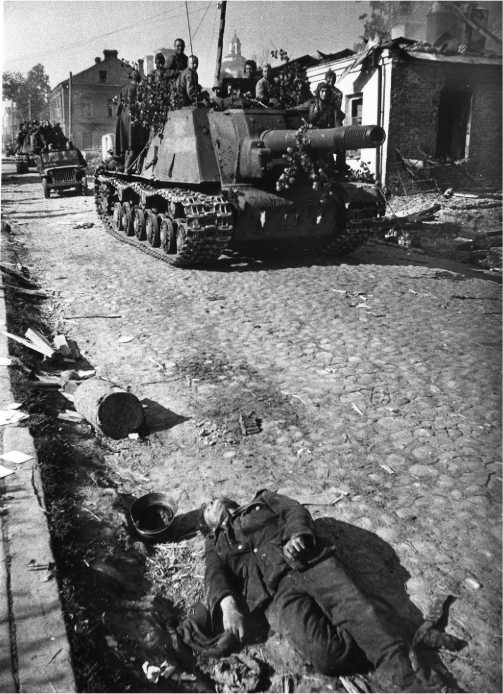

ИСУ-152 333-го гвардейского тяжелого самоходно-артиллерийского полка на улице освобожденного Полоцка. 1-й Прибалтийский фронт, 4 июля 1944 года.
Пуск двигателя осуществлялся инерционным стартером, имевшим ручной и электрический приводы, или с помощью баллонов со сжатым воздухом.
Общая емкость трех топливных баков составляла 520 л. Еще 300 л перевозилось в трех наружных баках, не подключенных к системе питания. Подача топлива принудительная, с помощью двенадцатиплунжерного топливного насоса высокого давления НК-1.
Система смазки — циркуляционная, под давлением. В бак системы смазки был встроен циркуляционный бачок, обеспечивавший быстрый прогрев масла и возможность пользоваться методом разжижения масла бензином.

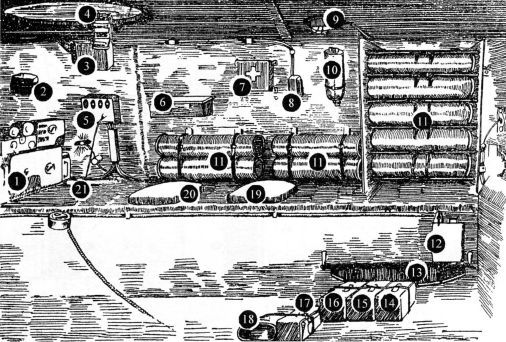

Интерьер ИСУ-152 (правый борт рубки): 1 — радиостанция; 2 — сумка для переносных ламп; 3 — ТПУ командира; 4 — перископ; 5 — электрощиток; 6 — ящик запасных частей электрооборудования; 7 — аптечка; 8 — ТПУ замкового; 9 — плафон; 10 — огнетушитель; 11 — заряды; 12 — бачок для питьевой воды; 13 — пила; 14 — ящик с инструментом ходовой части; 15 — ящик с инструментом водителя и трансмиссии; 16 — ящик для возимых запасных частей; 17 — ящик для продуктов; 18 — брезентовое ведро; 19 — сиденье замкового; 20 — сиденье командира; 21 — штыревая антенна.

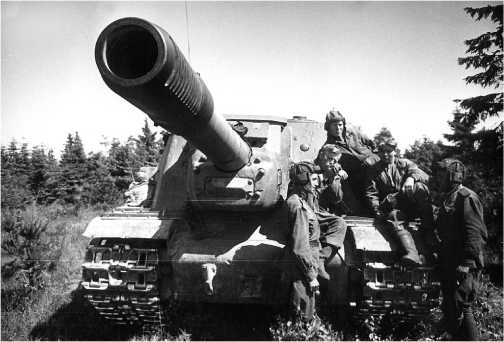

Экипаж ИСУ-152 отдыхает после боя. Белоруссия, 1944 год.

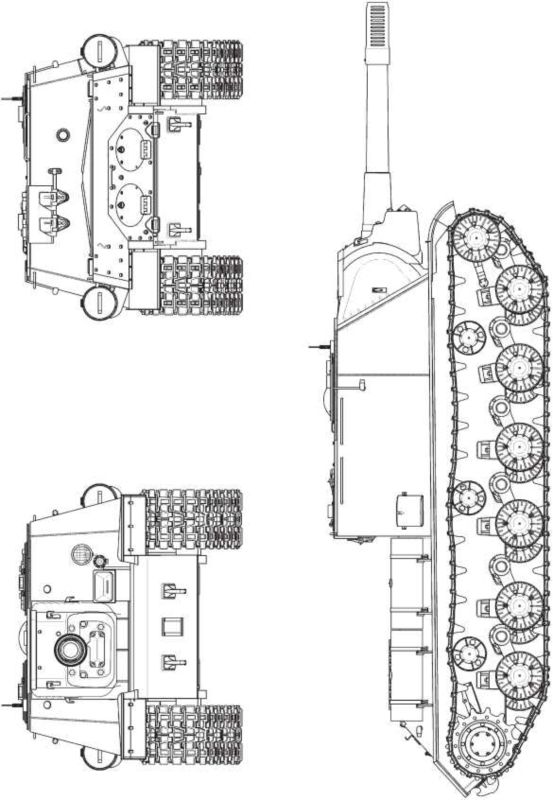

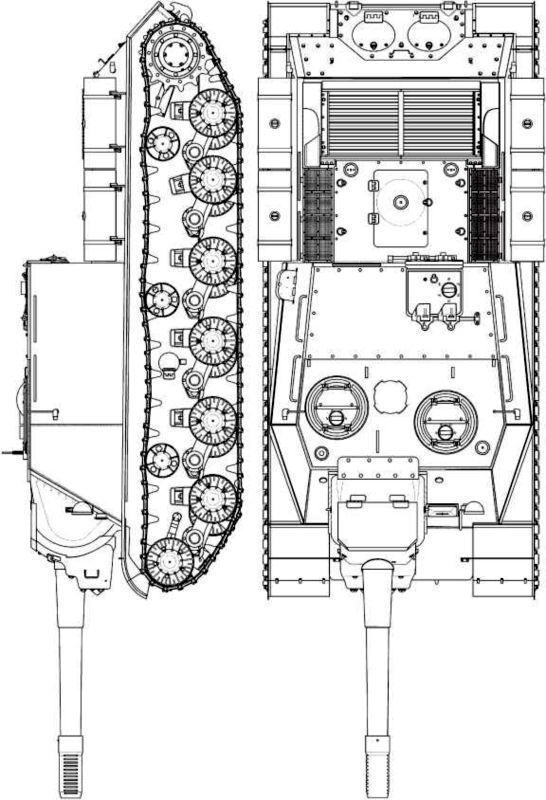

ИСУ-152.

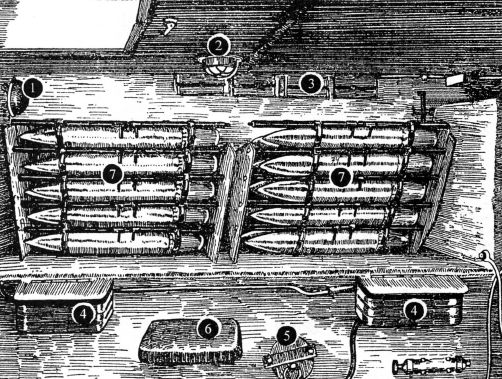

Интерьер ИСУ-152 (левый борт рубки): 1 — гудок наружного вызова; 2 — плафон; 3 — панорама Герца; 4 — обогреватель (керогаз); 5 — люк для загрузки артвыстрелов; 6 — сиденье заряжающего; 7 — снаряды.
Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, пластинчато-трубчатых, подковообразной формы, установленных над центробежным вентилятором.
Для очистки воздуха, поступающего в цилиндры двигателя, на САУ устанавливались два воздухоочистителя марки ВТ-5 типа «мультициклон». В головки воздухоочистителей были встроены форсунки и запальные свечи для подогрева всасываемого воздуха зимой. Кроме того, для подогрева охлаждающей жидкости в системе охлаждения двигателя использовались фитильные обогреватели, работавшие на дизельном топливе. Эти же обогреватели обеспечивали и обогрев боевого отделения машины на длительных стоянках.
Трансмиссия САУ включала в себя многодисковый главный фрикцион сухого трения (сталь по ферродо), четырехступенчатую восьмискоростную коробку передач с демультипликатором, двухступенчатые планетарные механизмы поворота с многодисковым блокировочным фрикционом и двухступенчатые бортовые передачи с планетарным рядом.

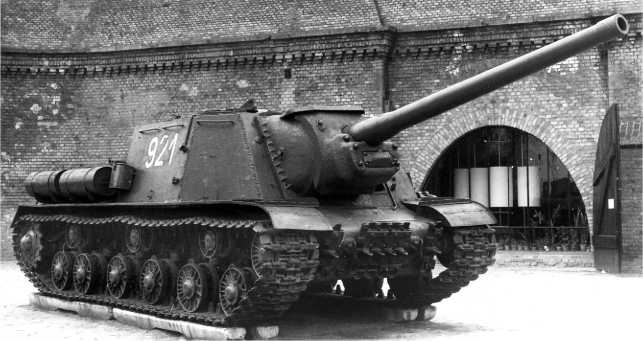

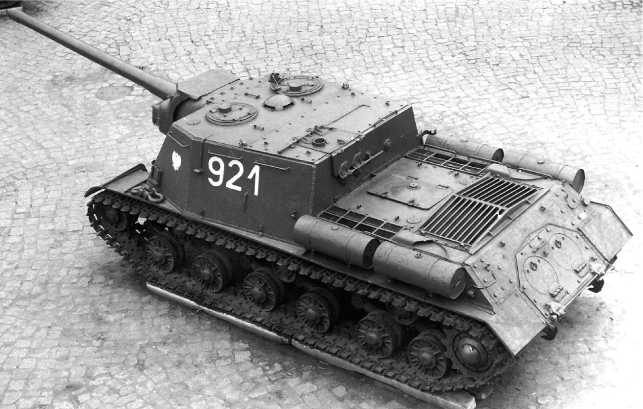

Артсамоход ИСУ-122 в Музее освобождения Познани, Польша (фото вверху). Хорошо видно, что внешне ничем кроме ствола
Ходовая часть САУ применительно к одному борту состояла из шести сдвоенных литых опорных катков диаметром 550 мм и трех поддерживающих катков. Ведущие колеса заднего расположения имели два съемных зубчатых венца с 14-ю зубьями каждый. Направляющие колеса — литые, с кривошипным механизмом натяжения гусениц, взаимозаменяемые с опорными катками. Подвеска — индивидуальная торсионная. Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки штампованные, шириной 650 мм и шагом 162 мм. Зацепление цевочное.

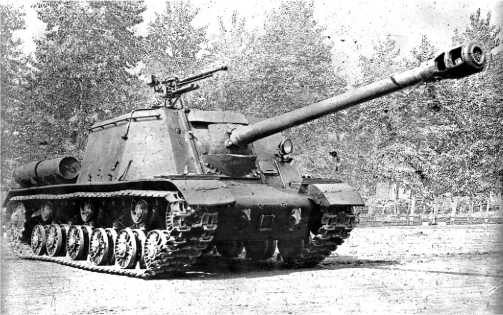

Самоходно-артиллерийская установка ИСУ-122С во дворе завода № 100. Апрель 1944 года.

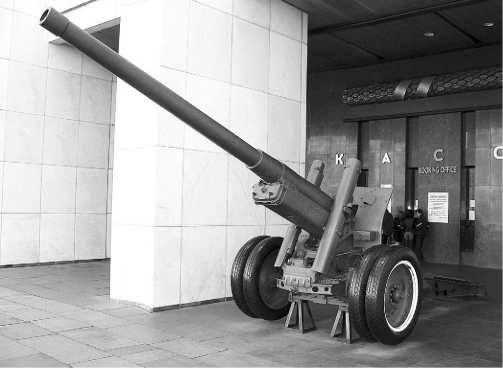

122-мм пушка А-19 образца 1931 года.
Самоходная установка ИСУ-122 и тяжелый танк ИС-2 на одной из дорог Трансильвании. Румыния, 3-й Украинский фронт, сентябрь 1944 года.
Для внешней радиосвязи на машинах устанавливались радиостанции 10Р или 10РК, для внутренней — переговорное устройство ТПУ-4-БИС-Ф. Для связи с десантом на корме имелась кнопка звуковой сигнализации.
Уже в начале 1944 года выпуск ИСУ-152 стал сдерживаться нехваткой орудий МЛ-20. Предвидя такую ситуацию, на артиллерийском заводе № 9 в Свердловске наложили ствол 122-мм корпусной пушки А-19 на люльку орудия МЛ-20C и в результате получили тяжелый артсамоход ИСУ-122 («объект 242»). Опытный образец установки в декабре 1943 года проходил испытания на Гороховецком полигоне. Постановлением ГКО от 12 марта 1944 года ИСУ-122 была принята на вооружение Красной Армии. Серийное производство машины началось на ЧКЗ с апреля 1944 года и продолжалось до сентября 1945-го.
ИСУ-122 представляла собой вариант САУ ИСУ-152, в котором 152-мм гаубица-пушка MЛ-20C была заменена на 122-мм пушку А-19 обр. 1931/37 гг. При этом пришлось несколько изменить и подвижную бронировку орудия. Высота линии огня составляла 1790 мм. В мае 1944 года в конструкцию ствола пушки А-19 были внесены изменения, которые нарушили взаимозаменяемость новых стволов с ранее выпущенными.
Общий вид 122-мм самоходной пушки обр. 1944 г.: 1 — ствол; 2 — подвижная бронировка; 3 — резиновый буфер; 4 — неподвижная бронировка; 5 — муфта; 6 — рама; 7 — верхняя вертикальная цапфа; 8 — уравновешивающий механизм; 9 — телескопический шарнирный прицел; 10 — тормоз отката; 11 — панорама; 12 — боковой уровень; 13 — удлинитель прицела; 14 — рукоятка маховика панорамного прицела; 15 — ручка рукоятки затвора; 16 — спусковой механизм; 17 — уравновешивающий груз ограждения; 18 — реле электроспуска; 19 — маховик поворотного механизма; 20 — маховик подъемного механизма; 21 — подъемный механизм; 22 — поворотный механизм; 23 — привод панорамного прицела; 24 — регулирующая гайка; 25 — вертикальная нижняя цапфа; 26 — люлька.
Модернизированное орудие получило наименование «122-мм самоходная пушка обр. 1931/44 гг». Оба орудия имели поршневой затвор. Длина ствола составляла 46,3 калибра. Устройство пушки А-19 во многом было одинаково с MЛ-20C. Она отличалась от последней стволом меньшего калибра с увеличенной на 730 мм длиной, отсутствием дульного тормоза и меньшим числом нарезов. Для наведения орудия использовались подъемный механизм секторного типа и поворотный механизм винтового типа. Углы вертикальной наводки составляли от -3° до +22°, по горизонтали — в секторе 10°. Для предохранения подъемного механизма от инерционных нагрузок в его конструкцию было введено сдающее звено в виде конусной фрикционной муфты, размещенной между червячным колесом и шестерней подъемного механизма. При стрельбе использовались телескопический прицел СТ-18, который отличался от прицела СТ-10 только нарезкой шкал, и панорамный прицел с полунезависимой или с независимой линией прицеливания (панорама Герца). Дальность стрельбы прямой наводкой составляла 5000 м, наибольшая — 14 300 м. Скорострельность — 2–3 выстр./мин.
