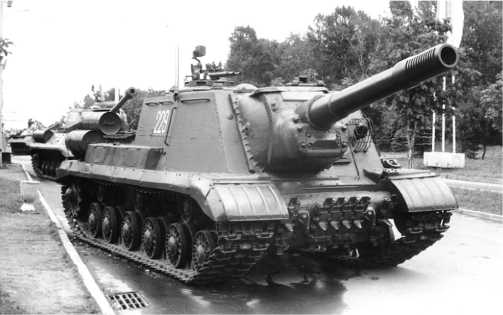

Самоходная установка ИСУ- 152К в экспозиции музея Великой Отечественной войны в Москве.

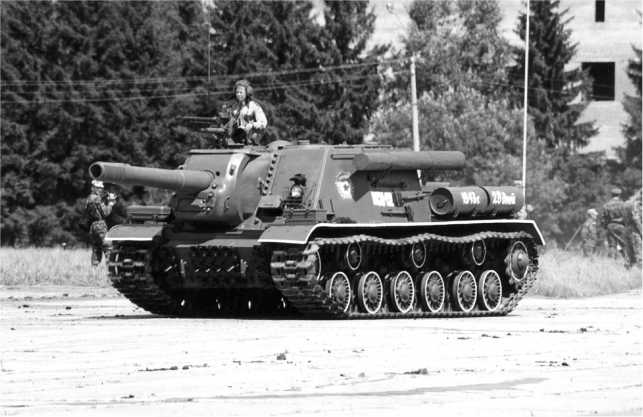

Самоходная установка ИСУ-152 во время парада в Кубинке. 2001 год.
На всех машинах смонтировали зенитный пулемет ДШКМ с боекомплектом 300 патронов. На САУ поставили двигатель В-54К мощностью 520 л.с. с эжекционной системой охлаждения. Емкость
Второй вариант модернизации имел обозначение ИСУ-152М. На машину установили доработанные агрегаты танка ИС-2М, зенитный пулемет ДШКМ с боекомплектом 250 патронов и приборы ночного видения.
В ходе капитального ремонта некоторым переделкам подвергались и самоходки ИСУ-122. Так, с 1958 года штатные радиостанции и ТПУ заменялись на радиостанции «Гранат» и ТПУ Р-120.

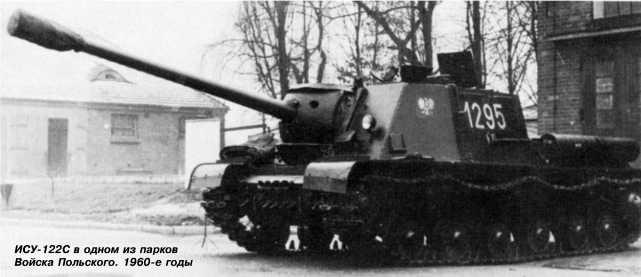

Помимо Советской Армии, ПСУ-152 и ИСУ-122 состояли на вооружении Войска Польского. В составе 13-го и 25-го полков самоходной артиллерии они принимали участие в завершающих боях 1945 года. Вскоре после войны ПСУ-152 получила и Чехословацкая Народная Армия. В начале 1960-х один полк армии Египта также имел на вооружении ПСУ-152. В 1973 году они использовались в качестве неподвижных огневых точек на берегу Суэцкого канала и вели огонь по позициям израильских войск.
ТЯЖЕЛЫЕ САУ ПОСЛЕВОЕННОГО ПЕРИОДА
Работы по созданию тяжелых САУ, вооруженных крупнокалиберными пушками, на базе тяжелых же танков продолжились и после окончания Великой Отечественной войны. Причем новые самоходки создавались по мере создания новых танков. Так, сразу после начала серийного производства тяжелого танка ИС-3 на Опытном заводе № 100 была разработана САУ, получившая название ИСУ-152 обр. 1945 г. («объект 704»).
Эта установка была создана с использованием узлов и агрегатов танков ИС-2 и ИС-3 и относилась к типу полностью бронированных САУ с передним расположением боевой рубки. В этой машине общему для рубки и корпуса лобовому листу толщиной 120 мм был придан угол наклона 50° от вертикали. Нижние бортовые листы рубки толщиной 90 мм имели обратные углы наклона в 45°.

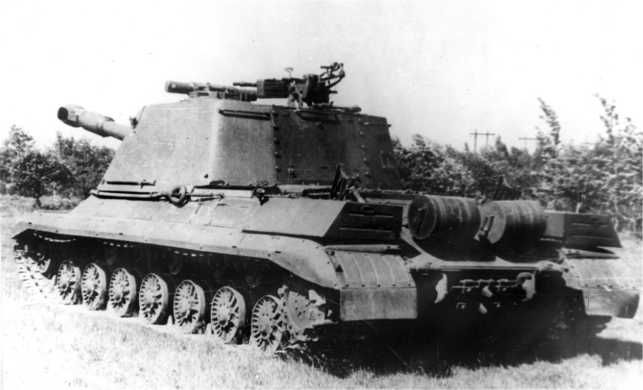

Самоходно-артиллерийская установка «объект 704».
Механик-водитель располагался в боевой рубке слева вверху и вел наблюдение через перископический смотровой прибор, установленный в крыше рубки. Командир вел круговое наблюдение с помощью прибора МК-4, установленного во вращающейся крышке люка. Остальные три члена экипажа вели наблюдение, используя смотровые приборы МК-4, установленные в крыше рубки и во вращающихся крышках посадочных люков.
Гаубица-пушка MЛ-20CM обр. 1944 г. была смонтирована в рамке в передней части рубки и защищалась бронемаской. Длина ствола орудия составляла 29,6 калибра. Горизонтальный угол наведения составлял 11°, угол возвышения +18°, склонения -1°45'. В боекомплект входили 20 выстрелов раздельного заряжания. Для стрельбы прямой наводкой имелся телескопический прицел ТШ-17К, а с закрытых позиций — панорама Герца. Дальность стрельбы прямой наводкой составляла 3800 м, максимальная — 13000 м. Скорострельность достигала 1–2 выстр./мин.
Специальная система целеуказания связывала командира с наводчиком и механиком-водителем. С орудием был спарен 12,7-мм пулемет ДШК. Второй пулемет ДШК (зенитный) устанавливался на турели люка заряжающего. Боекомплект пулеметов состоял из 300 патронов.

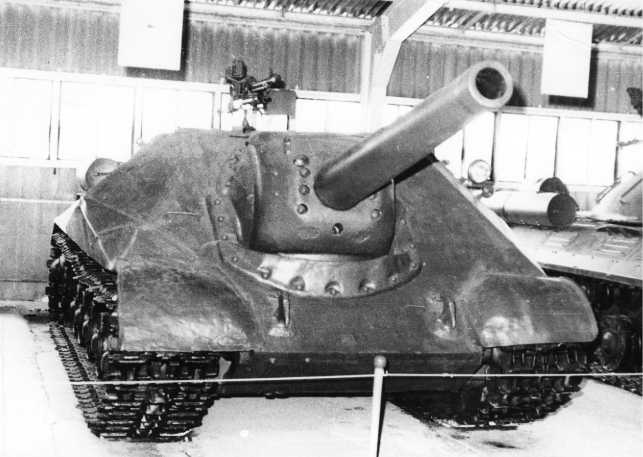

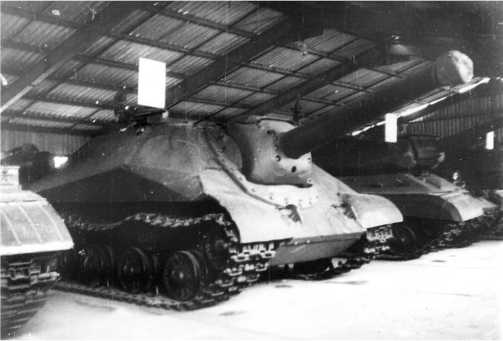

«Объект 704» в Военно-историческом музее бронетанкового вооружения и техники в Кубинке.

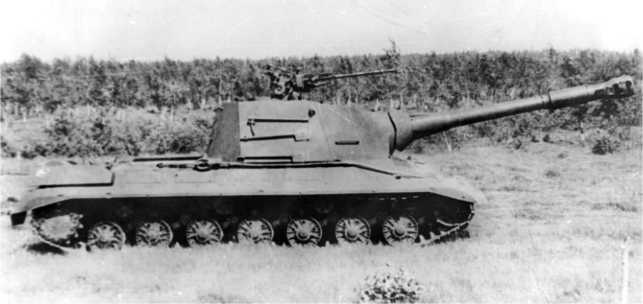

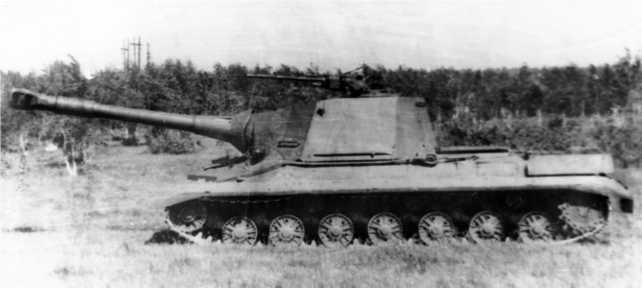

Самоходная установка «объект 268».
Двенадцатицилиндровый четырехтактный V-образный дизельный двигатель В-2ИС жидкостного охлаждения
В состав механической трансмиссии входили многодисковый главный фрикцион сухого трения, четырехступенчатая коробка передач с демультипликатором, обеспечивавшая восемь передач при движении вперед и две — назад, два двухступенчатых планетарных механизма поворота и два двухрядных комбинированных бортовых редуктора.
На каждом борту имелось по шесть сдвоенных опорных и три поддерживающих катка. Подвеска катков — индивидуальная, торсионная. Гусеница — мелкозвенчатая, цевочного зацепления.

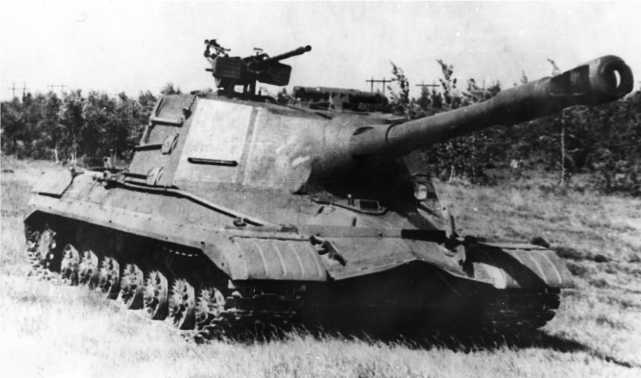

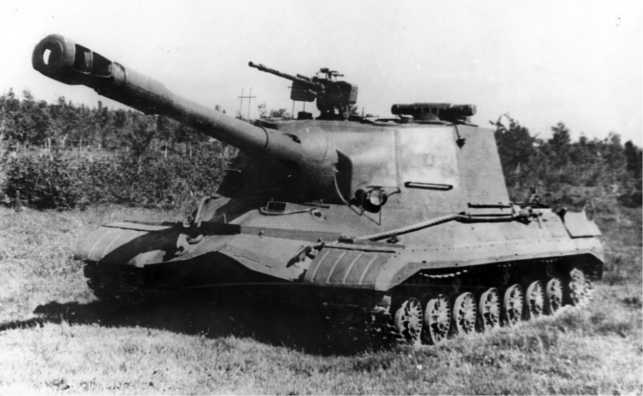

Самоходная установка «объект 268» во время испытаний.
На САУ устанавливалась радиостанция 10-РК-26 и танковое переговорное устройство ТПУ-4-БИС-Ф.
САУ отличалась от других машин этого класса главным образом мощной броневой защитой, полученной из-за больших углов наклона броневых листов и необычного размещения механика-водителя. Однако, большой угол наклона стенок рубки, значительная величина отката ствола гаубицы-пушки (до 900 мм) и совмещение отделения управления с боевым, существенно сократили размеры последнего и затруднили работу экипажа. Размещение механика-водителя вверху привело к увеличению непросматриваемой зоны и ухудшению условий его работы из-за большой амплитуды колебаний. Эта машина была изготовлена в одном экземпляре и сейчас находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке.

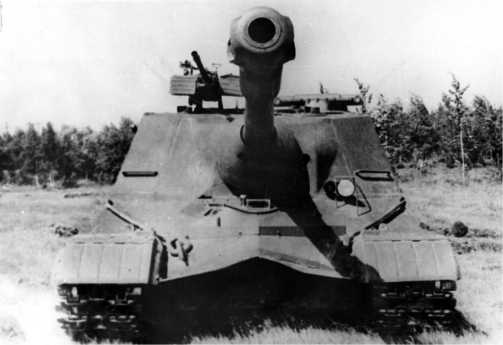

Вид спереди на самоходную установку «объект 268».
Оптический дальномер ТКД-09, установленный на командирской башенке.
Вид сверху на самоходную установку «объект 268».
В 1956 году на испытания вышла самоходно-артиллерийская установка, разработанная на базе тяжелого танка Т-10. Машина имела обозначение «объект 268» и была вооружена 152-мм пушкой М-64 с начальной скоростью бронебойного снаряда 740 м/с. Дальность прямого выстрела по цели высотой 2 м составляла 900 м, максимальная дальность — 13000 м. Для стрельбы прямой наводкой использовался прицел ТШ-2А, с закрытых позиций — ЗИС-3. Орудие, снабженное дульным тормозом и эжектором, было установлено в просторной сварной рубке с толщиной лобовой брони 187 мм. На крыше рубки устанавливались 14,5-мм пулемет КПВТ и дальномер ТКД-09. Пушка была оснащена механизмом досылания лоткового типа. В боекомплект входило 35 выстрелов для пушки и 500 патронов к пулемету.
Двенадцатицилиндровый четырехтактный V-образный дизельный двигатель В-12-5 жидкостного охлаждения максимальной мощностью 700 л.с. при 2100 об/мин устанавливался на постаменте в силовом отделении САУ. В топливную систему входили три внутренних бака — два задних, емкостью по 185 л и один передний — 90 л. На крыльях в корме САУ было установлено по одному наружному топливному баку емкостью по 150 л каждый. Наружные баки подключались к топливной системе танка.
Силовая передача состояла из планетарной коробки передач в блоке с механизмом поворота типа «ЗК», обеспечивавшей восемь передач вперед и две назад, и двух двухступенчатых бортовых передач. Главного фрикциона в силовой передаче не было, нейтральное положение в механизме передач и поворотов получалось при выключении МПП. Передний фрикцион предназначался лишь для включения заднего хода.
