«Зверобои». Убийцы «Тигров»

Барятинский Михаил Борисович

image l:href="#"/>

Первый вариант артсамохода КВ-7 (с двумя 45-мм и одной 76-мм пушками) во время испытаний на полигоне. Зима 1942 года.

Артиллерийские орудия, согласно заданию, должны были быть смонтированы в едином блоке. Предполагалось, что одна машина, вооруженная тремя пушками, сможет более эффективно обеспечить поражение различных целей при сопровождении танков. В итоге вооружение машины состояло из строенных на общей люльке одной 76-мм танковой пушки Ф-34 и двух 45-мм танковых пушек 20К обр. 1932/34 гг. Конструкция установки позволяла производить одновременный залп из трех орудий или вести одиночный огонь из любого из них. Общая люлька с полосками и гнездами для крепления противооткатных устройств всех трех орудии имела возможность с помощью подъемного

механизма вертикально вращаться на горизонтальных цапфах, закрепленных в массивной рамке. В свою очередь, рамка могла с помощью поворотного механизма горизонтально вращаться на вертикальных цапфах, закрепленных в неподвижной бронировке, установленной на корпусе машины. Таким образом, наведение всех трех орудий производилось одновременно общими механизмами. Вертикальный угол наведения составлял от +15° до -5°, горизонтальный — 15°, то есть по 7°30’ в каждую сторону. Неподвижная бронировка прикрывалась подвижным щитом толщиной 100 мм. Зазор между подвижной бронировкой и корпусом машины был защищен броневым прикрытием. При стрельбе из пушек использовался телескопический прицел ТМФД-7. Вспомогательным вооружением служили два пулемета ДТ, установленные в шаровых опорах: один — в лобовом листе корпуса, второй — в кормовом листе боевой рубки. Боекомплект машины состоял из 93 выстрелов калибра 76 мм, 200 выстрелов калибра 45 мм и 3591 патрона к пулеметам ДТ. Экипаж установки включал шесть человек. Механик-водитель и стрелок радист находились в отделении управления аналогично танку КВ-1. В боевом отделении слева от орудий размещался наводчик, за ним — первый заряжающий, справа от орудий впереди — командир машины, за ним — второй заряжающий.

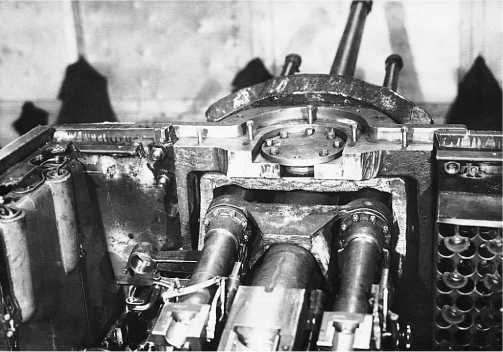

Строенная установка 76- и 45-мм орудий в танке КВ-7. Челябинский Кировский завод, зима 1942 года.

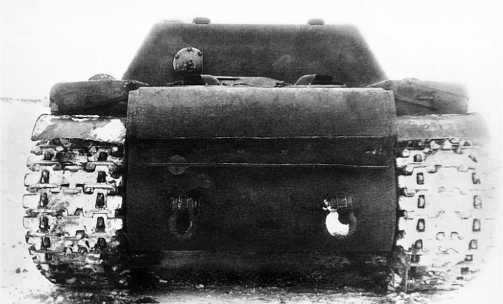

Первый вариант артсамохода КВ-7. Вид сзади.

Опытный образец строенной пушечной установки под заводским индексом У-13 изготовили на Уралмашзаводе в период с 11 по 23 декабря 1941 года и испытали отстрелом на стенде на полигоне завода. Окончательная сборка машины, получившей обозначение КВ-7, была выполнена на ЧКЗ в начале 1942 года. Эта машина стала первой тяжелой самоходной артиллерийской установкой, созданной в СССР в годы Великой Отечественной войны. Впервые примененная на этой машине рамочная конструкция установки орудий впоследствии использовалась почти на всех советских самоходках. По сравнению с тумбовыми установками, она обеспечивала наиболее компактное размещение орудия внутри боевой рубки.

После нескольких заводских пробегов самоход КВ-7 в спешном порядке отправили в Москву. Несмотря на то что КВ-7 проектировался по заявкам военных как «штурмовой танк с массированным артогнем, способный наиболее успешно подавлять артбатареи и разрушать оборонительные сооружения противника», он не получил одобрения у представителей ГБТУ и командования Красной Армии. В качестве главных недостатков машины отмечались:

— наличие в одном блоке орудий различных калибров с различной баллистикой, что не позволяло вести прицельную стрельбу одновременно из трех орудий, так как в зависимости от дистанции до цели углы вертикального наведения орудий различны;

— при стрельбе из крайних орудий, благодаря наличию значительного расстояния между осью вращения блока орудий и осью бокового орудия, происходила большая сбиваемость наводки в горизонтальной плоскости, постоянно увеличивавшаяся в процессе стрельбы.

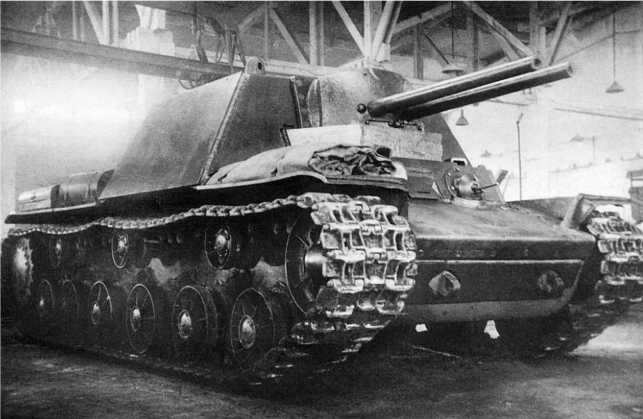

Второй вариант КВ-7 (с двумя 76-мм орудиями) в цеху завода № 100. Челябинск, май 1942 года.

Своим постановлением № 11110cc от 6 января 1942 года Государственный Комитет Обороны «отставил представленный трехорудийный образец КВ-7 и постановил вооружить КВ-7 спаренной установкой 76-мм орудий».

Спаренная установка вооружения (заводской индекс У-14) была разработана в КБ УЗТМ в январе 1942 года конструкторами Н.В. Куриным, Т.Ф. Ксюниным и др. По первоначальному графику ЧКЗ планировал изготовить второй экземпляр КВ-7 к 5 февраля 1942 года. Однако из-за недостатка кадров и большого объема работ по обеспечению серийного выпуска КВ-1 второй экземпляр был собран только в апреле, и в течение мая — июня проходил испытания.

Эту машину вооружили спаренной системой из двух 76-мм танковых пушек ЗИС-5, размещенных в общей люльке. Огонь мог вестись залпом из двух орудий или одиночными выстрелами из любой пушки. Скорострельность

спаренной установки достигала 15 выстр./мин. В боекомплект входили 150 выстрелов к пушкам и 2646 патронов к двум пулеметам ДТ, размещенным аналогично первому образцу КВ-7. Эту САУ продемонстрировали высшему командованию РККА, но на вооружение не приняли. К этому времени стало ясно, что установка в танке или самоходке двух орудий не оправдана, и работы по КВ-7 прекратили.

Проект самоходной установки У-19.

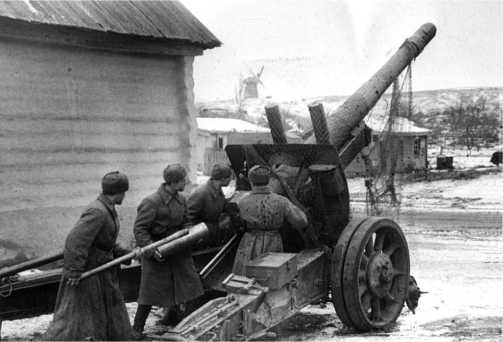

152-мм пушка-гаубица МЛ-20 на огневой позиции. Зима 1943 года.

В начале 1942 года артиллерийское производство УЗТМ было выделено в самостоятельный артиллерийский завод № 9 Народного комиссариата вооружения (НКВ). Однако часть коллектива объединенного КБ была оставлена на заводе для обеспечения производства корпусов танка КВ (из этой группы летом 1942 года был образован конструкторский отдел по проектированию САУ). В течение февраля — апреля 1942 года эта оставшаяся часть КБ выполнила ряд проектных работ по созданию новых самоходных установок. В их число вошли и проекты тяжелых машин, получивших индексы У-18 и У-19.

Проект У-18 предусматривал использование в качестве базовой машины самоходной установки КВ-7, на которой вместо нескольких орудий смонтировали одну 152-мм пушку-гаубицу МЛ-20. Разработка проекта была выполнена конструкторами Г.Н. Рыбиным, К.Н. Ильиным и др. Затем изготовили деревянный макет установки в натуральную величину. Монтаж артиллерийского орудия осуществлялся в рамке и предусматривал частичное изменение его конструкции. Углы наводки по вертикали составляли от -5° до +15°, по горизонту — в секторе 15°. Хорошие баллистические качества орудия обеспечивали 152-мм бронебойным снарядам массой 48–51 кг, имевшим начальную скорость 550–650 м/с, не только надежное поражение дотов и дзотов противника, но и пробитие танковой брони толщиной до 98 мм на дистанции 1000 м. Кроме того, осколочно-фугасный снаряд имел фугасное действие в три раза больше, чем осколочно-фугасный снаряд калибра 76 мм. Проект установки У-18 получил одобрение в НКТП и ГБТУ и затем был передан Челябинскому Кировскому заводу для использования при разработке самоходной установки СУ-152.

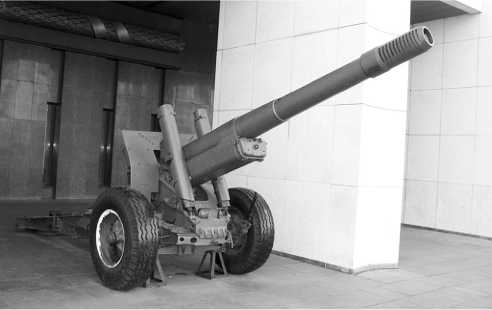

Пушка-гаубица МЛ-20 — музейный экспонат. Это орудие прошло модернизацию после войны — заменен ход.

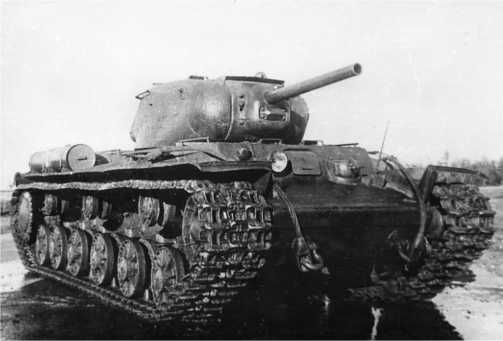

Тяжелый танк КВ-1C.

Самоходная установка У-19 разрабатывалась весной 1942 года на базе танка КВ-1. По проекту на машине устанавливалась 203-мм гаубица Б-4 массой 12,7 т. Мощный фугасный снаряд (масса 100 кг, начальная скорость 600 м/с) являлся весьма эффективным средством для разрушения железобетонных укреплений противника. Размеры САУ с полностью забронированным боевым отделением получились слишком большими, а ее расчетная боевая масса достигала 66 т. Анализ этого проекта показал, что создание маневренной самоходной артиллерийской установки, вооруженной 203-мм орудием, — технически сложная задача, и поэтому в металле проект выполнен не был.

Проектирование тяжелых САУ велось и в научно-исследовательском отделе Военной академии механизации и моторизации (ВАММ) им. Сталина, в котором в феврале 1942 года под руководством начальника кафедры С.Д.Давидовича разработали проект самоходной установки для артиллерийской поддержки войск при преодолении укрепленных полос обороны противника и разрушения железобетонных дотов. Машина, созданная на базе танка КВ-1, должна была вооружаться 107-мм пушкой ЗИС-6, иметь броню толщиной 150 мм в лобовой части, бортовую броню толщиной 10 мм.

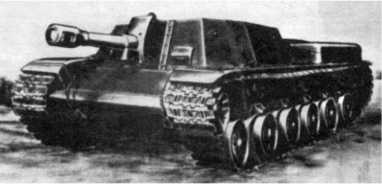

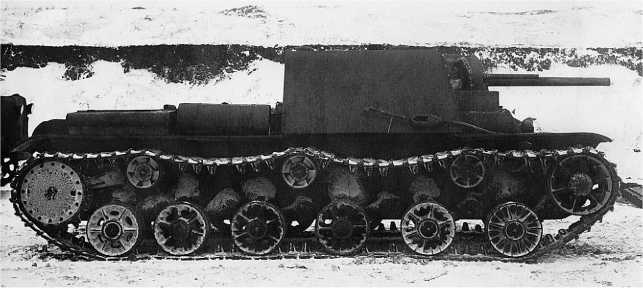

Первый образец самоходной установки КВ-14. Челябинск, февраль 1943 года.

Сборка самоходных установок СУ-152 в цеху Челябинского Кировского завода. 1943 год.

Этот проект отправили на ЧКЗ, где было принято решение об установке на САУ более мощного вооружения — калибра 152 мм. Таким орудием стала пушка-гаубица MЛ-20. Учитывая острую необходимость в данной самоходной установке на фронте, предлагалось изготовить небольшую серию таких машин, вооруженных пушкой-гаубицей МЛ-20, в короткие сроки — за 1,5 месяца.
