«Зверобои». Убийцы «Тигров»

Барятинский Михаил Борисович

15 апреля 1942 года состоялся пленум Артиллерийского комитета ГАУ РККА, на котором, помимо предложения о создании самоходно-артиллерийских установок поддержки пехоты, вооруженных 76-мм пушкой ЗИС-З и 122-мм гаубицей М-30 обр.1938 года, было признано необходимым и создание тяжелых самоходных истребителей дотов. Эти машины предполагалось вооружить 152-мм пушкой-гаубицей MЛ-20 обр.1937 года, и использовать для прорыва обороны противника в наступательных операциях, которые командование Красной Армии планировало провести в 1942–1943 годах. Решение пленума Артиллерийского комитета ГАУ одобрил Государственный Комитет Обороны, и в июне 1942 года НКТП совместно с НКВ разработали «Систему самоходной артиллерии для вооружения Красной Армии». При этом НКВ был ответственным за изготовление артиллерийской части САУ, а НКТП занимался проектированием шасси.

Создание тяжелых САУ — истребителей дотов было поручено ЧКЗ, для чего в КБ завода сформировали специальную конструкторскую группу, в состав которой приказом НКТП от 13 ноября 1942 года включили конструкторов Н.В. Курина, Т.Н. Рыбина, К.Н. Ильина, и В.А. Вишнякова, переведенных с УЗТМ. Возглавил группу

Л.С. Троянов.

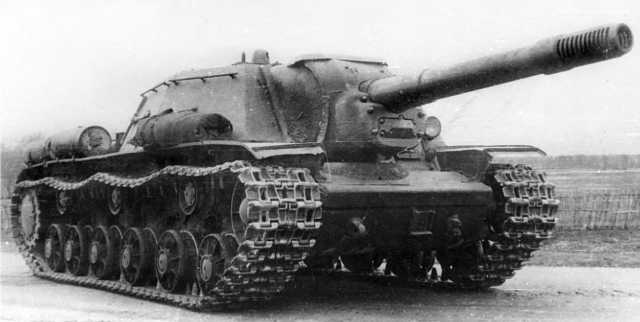

Самоходная установка СУ-152 на НИБТПолигоне. Весна, 1943 года.

На обсуждение, состоявшееся утром 2 января 1943 года в кабинете исполняющего обязанности директора ЧКЗ А.А. Горегляда, были представлены три варианта самоходных установок: У-18 конструкции УЗТМ; проект установки, предложенный Ж.Я. Котиным, и вариант группы Л.C. Tpoянова. Проект самоходной установки Ж.Я. Котина представлял собой размещение пушки-гаубицы MЛ-20 с экипажем и боекомплектом в специально спроектированной броневой рубке на базе танка КВ-1. Качающаяся часть орудия использовалась практически без изменения его конструкции, за исключением противооткатных устройств и цапф, и устанавливалась в рамке. Уравновешивание системы осуществлялось за счет бронировки орудия. Проект группы Л.С. Троянова предусматривал использование орудия МЛ-20 без конструктивных изменений, но на удлиненной базе танка КВ-1C. Главный конструктор пушки-гаубицы МЛ-20 Ф.Ф. Петров, защищавший проект У-18, настаивал на модернизации артсистемы при установке на танковую базу. Участник разработки САУ конструктор В.И. Таротько, вспоминая об этом событии, пишет: «Проект Петрова не приняли, так как он не обеспечивал немедленного начала серийного производства. Доложенный Л.С. Трояновым проект с сохранением пушки, но с удлинением корпуса против танкового не был принят по той же причине. Было одобрено предложение Ж.Я. Котина о постройке САУ на серийной танковой базе».

И.В. Сталин осматривает САУ СУ-152. Москва, Кремль, 8 августа 1943 года.

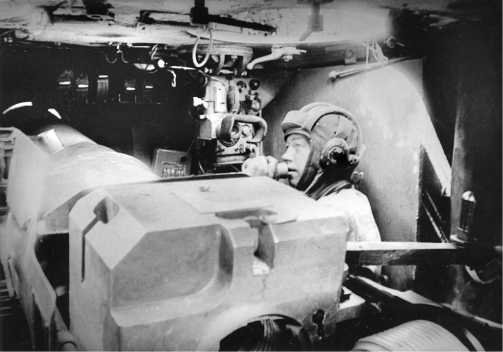

Интерьер самоходной установки СУ-152. На переднем плане — массивная казенная часть 152-мм пушки-гаубицы MЛ-20 с открытым поршневым затвором. За ней, на своем рабочем месте, — командир машины, перед открытым посадочным люком которого установлена панорама ПТК-4. Курская дуга, 6 июля 1943 года.

По представлению ГАУ РККА Государственный Комитет Обороны постановлением № 2692 от 4 января 1943 года обязал завод № 100 НКТП и завод № 172 НКВ в течение 25 дней разработать и изготовить на базе тяжелого танка КВ-1C опытный образец установки, вооруженной 152-мм пушкой-гаубицей MЛ-20 обр. 1937 года. В состав группы разработчиков вошли Л.С. Троянов, Т.Н. Рыбин, К.Н. Ильин, Н.Н. Звонарев, В.М. Селезнев, П.С. Тарапатин и В.И. Торотько. Общее руководство осуществлял Ж.Я. Котин. Трудовой энтузиазм и патриотический подъем конструкторов, рабочих и инженерно-технических работников в значительной степени способствовали выполнению правительственного задания в срок, несмотря на тяжелые условия производства. Из-за срочности задания весь ведущий состав конструкторов был переведен на казарменное положение. В течение 10 дней никто не уходил домой. Чертежи, изготовленные на ватмане, прямо с чертежных досок отправлялись в цехи. Чертежи корпуса самохода доставлялись специальным курьером на корпусной завод. Четко и оперативно работали производственные и технологические службы завода.

Объем работ по установке пушки столь большого калибра в рубке на шасси тяжелого танка оказался очень большим. Да и задачи, стоявшие перед специалистами различного профиля были сложными. Нередко заходили в тупик: кому, например, изготовить рамку для орудия — танкистам или артиллеристам? На завод вовремя приехал нарком вооружения Д.Ф. Устинов. Он подробно со всем ознакомился, одобрил все решения Ж.Я. Котина, поддержал идею посылки на артиллерийский завод его представителя, конструктора К.Н. Ильина, которому предоставили полномочия самостоятельно принимать решения по артиллерийской части заказа танкистов.

К 17 января 1943 года макет САУ был выполнен в натуральную величину. К 19 января на заводе № 200 изготовили корпус машины. К утру 23 января на заводе № 100 завершились все работы по сборке САУ, за исключением монтажа артсистемы, которая прибыла на завод только вечером. Тут-то и выяснилось, что орудие не проходит в амбразуру, предназначенную для нее в лобовом листе рубки. Пришлось расширять амбразуру газовой резкой по месту. На следующий день САУ КВ-14 («объект 236») своим ходом ушла на Чебаркульский артиллерийский полигон, расположенный в 107 км от Челябинска. Испытания прошли вполне успешно и были закончены к 7 февраля 1943 года. Постановлением ГКО от 14 февраля 1943 года образец КВ-14 приняли на вооружение и поставили на серийное производство. В апреле 1943 года ГКО постановил КВ-14 впредь именовать СУ-152.

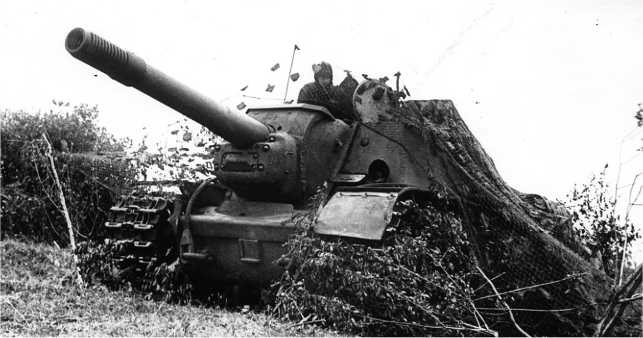

САУ майора Санковского. Его экипаж, а вероятнее всего — батарея, уничтожила в одном бою 10 танков противника. Центральный фронт, 13-я армия, июль 1943 года.

Майор

Санковский ведет наблюдение за противником.

Самоходная установка СУ-152 относилась к типу полностью бронированных самоходных установок с передним расположением боевой рубки. Боевое отделение и отделение управления были совмещены. Механик-водитель занимал место слева впереди в отделении управления, за ним — наводчик, за наводчиком — заряжающий. Справа от орудия впереди размещался командир машины, за ним — замковый. Для наблюдения за полем боя использовались перископ ПТК-4, обеспечивавший круговой обзор, и пять призменных зеркальных смотровых приборов, установленных на крыше рубки и крышках левого и кормового люков. В крышке правого люка имелся лючок для сигнализации. Механик-водитель вел наблюдение за полем боя через лючок со стеклоблоком, закрываемый броневой крышкой со смотровой щелью.

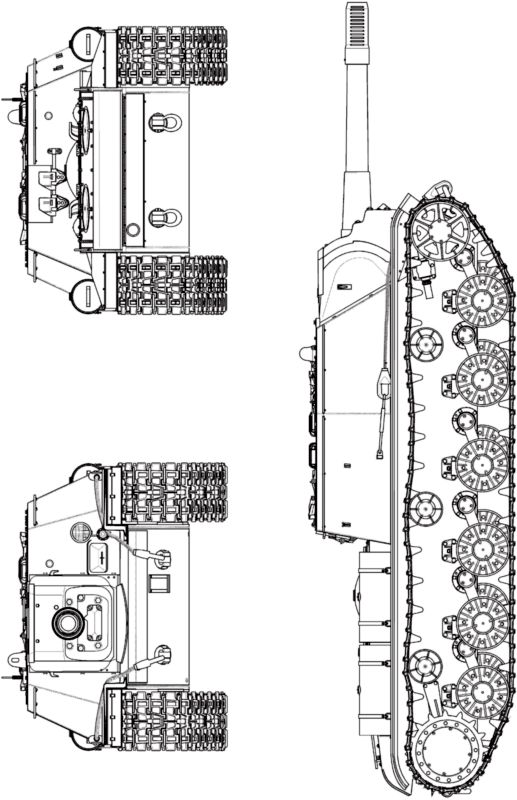

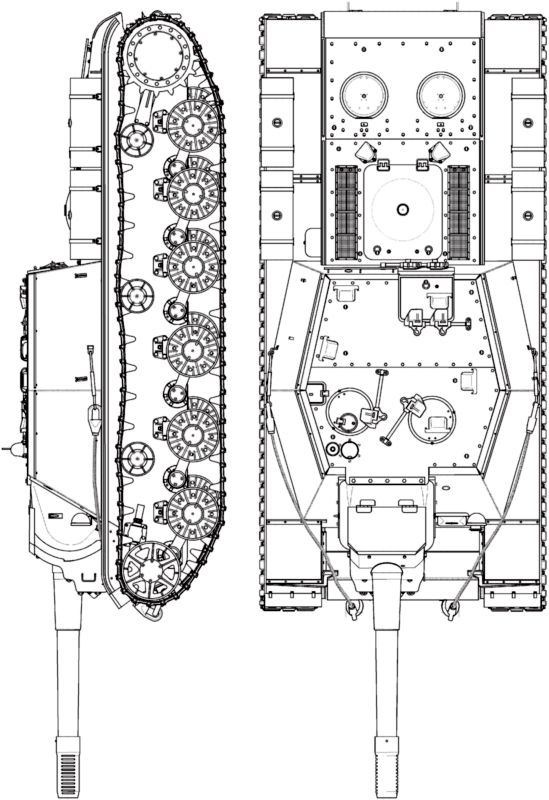

СУ-152.

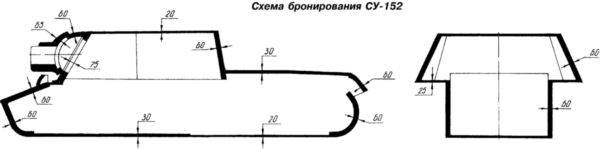

Схема бронирования СУ-152.

Посадка экипажа производилась через два люка: круглый, расположенный в передней части крыши справа, и прямоугольный двухстворчатый люк, расположенный в кормовой части крыши и кормовом листе рубки. В днище корпуса в боевом отделении был предусмотрен аварийный люк.

Корпус и рубка установки были сварены из броневых катаных листов толщиной 20, 30, 60 и 70 мм. Маска пушки имела толщину 60 мм. Зазор между подвижной бронировкой орудия и верхним лобовым листом корпуса машины защищался броневым прикрытием. Лобовой, скуловые, бортовые и кормовой броневые листы рубки, а также лобовые листы корпуса отличались рациональными углами наклона. Борта корпуса — вертикальные. В правом нижнем бортовом листе корпуса в боевом отделении располагался люк для загрузки боеприпасов с откидной броневой крышкой. Для стрельбы из личного оружия в лобовом и кормовом листах рубки имелись бойницы, закрывавшиеся броневыми пробками.

Крыша броневой рубки — съемная, состояла из двух частей. С передним, скуловыми, боковыми и кормовым листами рубки листы крыши соединялись с помощью болтов. В передней части крыши рубки, помимо двух люков и отверстия под смотровой прибор, имелись два отверстия (справа) для установки командирской панорамы и антенного ввода, прикрытого броневым стаканом, и сзади справа — лючок, закрывавшийся откидной броневой крышкой, для доступа к заправочным горловинам топливных баков, расположенных в боевом отделении. Отверстия под смотровые приборы в крыше рубки и крышках люков имели броневое прикрытие. Вентиляция боевого отделения осуществлялась за счет тяги воздуха, создававшейся работающим двигателем при открытых шиберах в моторной перегородке.

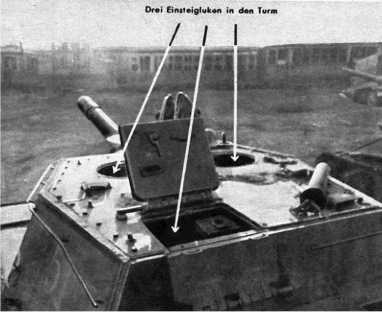

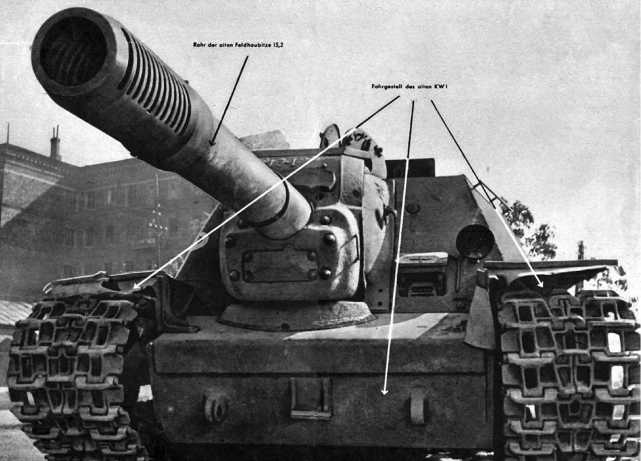

Фотографии трофейной САУ СУ-152 из немецкого журнала «Die Wehrmacht». 1943 год.

Кормовая часть корпуса состояла из двух броневых листов (верхнего и нижнего) закругленной формы. В средней части верхний лист перекрывал нижний, образуя тем самым карман для выхода охлаждающего воздуха из МТО самоходной установки. Для защиты от попадания посторонних предметов карман закрывался проволочной сеткой. Крыша МТО состояла из двух съемных броневых листов, крепившихся к корпусу САУ болтами. Первый лист крыши в центральной части имел люк для доступа к двигателю, закрывавшийся броневой крышкой. В центре крышки в выпуклой ее части находилось отверстие, предназначавшееся для заливки воды в систему охлаждения двигателя. Вдоль бортов корпуса имелись два прямоугольных отверстия для доступа охлаждающего воздуха к двигателю, закрывавшиеся сверху защитными сетками. В задней части листа были выполнены два отверстия для прохода выхлопных труб, над которыми устанавливались броневые кожуха. Задний лист крыши оборудовался двумя круглыми люками с откидными броневыми крышками для доступа к узлам и агрегатам трансмиссии. Днище корпуса было сварено из двух броневых листов и имело люки и отверстия, закрываемые броневыми крышками.

В амбразуре лобового листа рубки в рамке устанавливалась 152-мм гаубица-пушка MЛ-20 обр.1937 года. Орудие снабжалось поршневым затвором с инерционным предохранителем и щелевым дульным тормозом. Длина ствола составляла 28,8 калибра, высота линии огня — 1800 мм. В конструкции противооткатных устройств использовались гидравлический тормоз отката и гидропневматический накатник. Подъемный и поворотный механизмы секторного типа обеспечивали углы вертикальной наводки от -5° до +18°, горизонтальной — в секторе 12°. Телескопические прицелы СТ-10 или КТ-5 использовались при стрельбе прямой наводкой, а панорама Герца — при стрельбе с закрытых огневых позиций. Для стрельбы ночью шкалы прицела и панорамы, а также прицельная и орудийная стрелки оснащались специальной подсветкой. Дальность стрельбы прямой наводкой составляла 3800 м, наибольшая — 6200 м. Скорострельность пушки-гаубицы достигала 2 выстр./мин. Для облегчения заряжания орудия имелся откидной лоток, который обеспечивал устранение задевания ведущего пояска снаряда за срез трубы ствола.
