Глава 4 Учет электрической энергии
4.1. Расчетные параметры средств учета электроэнергии
Учет электрической энергии является неотъемлемой составляющей процесса ее производства, передачи, распределения и потребления, особенно на последней стадии этого процесса – стадии продажи–покупки. Основной целью учета электроэнергии является получение достоверной информации о количестве произведенной, отпущенной и потребленной электроэнергии и мощности для решения
финансовых расчетов за электроэнергию и мощность между субъектами рынка (энергоснабжающими организациями, потребителями электроэнергии) с учетом ее качества;
определения и прогнозирования технико–экономических показателей производства, передачи и распределения электроэнергии в энергетических системах;
определения и прогнозирования технико–экономических показателей потребления электроэнергии на предприятиях промышленности, транспорта, сельского хозяйства, коммунально–бытовым сектором и др.;
обеспечения энергосбережения и управления электропотреблением.
В соответствии с Типовой инструкцией по учету электроэнергии при ее производстве, передаче и распределении на подстанции АО–энерго расчетные счетчики должны устанавливаться для учета электроэнергии, поступившей на ее шины из сетей РАО «ЕЭС России», от других АО–энерго, а также для учета электроэнергии, отпущенной в сети других собственников, и для учета расхода электроэнергии на хозяйственные нужды подстанции.
Вопросам повышения точности учета электроэнергии в условиях рыночных взаимоотношений уделяется повышенное внимание, так как от достоверности и точности информации о количестве выработанной, отпущенной потребителям и потребленной ими электроэнергии зависит решение многих задач, связанных с энергосбережением, снижением оплаты потребляемой электроэнергии, достоверностью определения ее потерь, выбором рациональных режимов работы электроустановок и т. д.
Несовершенство приборов учета электроэнергии, неудовлетворительное техническое состояние измерительных ТТ и ТН, некачественное исполнение схем первичной и вторичной коммутации средств учета, как уже отмечалось, создают условия для хищения электроэнергии. С этой точки зрения важным показателем качества работы приборов учета является минимизация погрешности измерительных комплексов (выбор типа приборов учета и их классов точности, способа и места прокладки соединительных проводов и кабелей и т. д.).
С точки зрения снижения коммерческих потерь электроэнергии большое значение приобретает целенаправленная массовая замена индукционных однофазных счетчиков класса точности 2,5 на счетчики класса точности 2,0. В информационном письме Госэнергонадзора «Об ограничении срока эксплуатации однофазных счетчиков электрической энергии класса 2,5» от 18.10.2000 г. № 32–05–11/21 сказано, что Научно–технической комиссией Госстандарта России принято решение ограничить срок эксплуатации однофазных счетчиков электрической энергии класса 2,5 первым межповерочным интервалом, запретив с 01.10.2000 г. проводить их поверку после ремонта как несоответствующих современному уровню.
Счетчики активной энергии должны изготавливаться следующих классов точности (т. е. с наибольшей относительной погрешностью
индукционные счетчики активной энергии – классов точности 0,5; 1,0; 2,0 и 2,5;
статические счетчики ватт–часов (электронные) – классов точности 1; 2; 0,2S и 0,5S.
Класс точности счетчиков реактивной энергии может быть на одну ступень ниже класса точности соответствующих счетчиков активной энергии.
В соответствии с требованиями ПУЭ классы точности коммерческих счетчиков активной электроэнергии для различных объектов должны быть не ниже указанных в табл. 2.

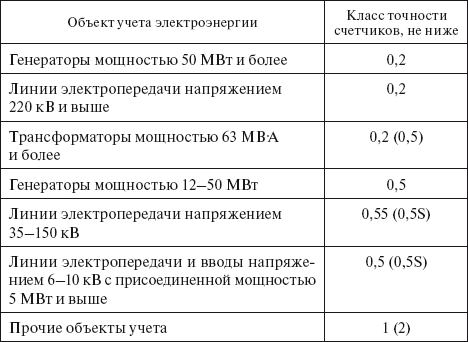

Таблица 2
Классы точности коммерческих счетчиков активной электроэнергии
Классы точности измерительных ТТ и ТН для присоединения коммерческих счетчиков класса точности 0,2 принимаются, как правило, не ниже 0,2 (0,2S), для счетчиков класса 0,5 и 1 – не ниже 0,5 (0,5S) и для класса точности 2 – не ниже 1. В соответствии с требованиями ПУЭ подключение токовых обмоток коммерческих счетчиков к вторичным обмоткам ТТ производится, как правило, отдельно от цепей защиты и электроизмерительных приборов. Использование промежуточных ТТ для включения коммерческих счетчиков не допускается.
В соответствии с Типовой инструкцией по учету электроэнергии при ее производстве, передаче и распределении относительная погрешность измерительных комплексов должна определяться на стадии проектирования, хотя на этой стадии трудно предусмотреть влияние различных факторов на погрешность измерительного комплекса.
Предел допустимого значения относительной погрешности δ измерительного комплекса определяется по формуле
где δ I , δ U – пределы допустимых значений относительной погрешности соответственно ТТ (ГОСТ 7746—89) и ТН (ГОСТ 1983—89), %;
δπ – предел допустимых ПУЭ потерь напряжения в линиях присоединения счетчиков к ТН, %;
δo.c. предел допустимой основной погрешности индукционного (ГОСТ 6570—75) или электронного (ГОСТ 26035—83) счетчиков, %;
δθ – предел допустимого значения составляющей суммарной погрешности измерения электроэнергии, вызванной угловыми погрешностями ТТ и ТН, %;
δД. cj – предел допустимой дополнительной погрешности счетчика от j–го влияющего фактора, %;
J – число влияющих факторов.
Если первые пять слагаемых погрешностей в формуле (3) – δ/, δ U , δπ, δo.c., δθ – достаточно подробно описаны в технической литературе и законы их изменения известны, то выявление двух последних факторов (δД. cj и J) в процессе эксплуатации средств учета (измерительного комплекса) представляет определенные трудности.
