Для безопасной замены счетчика, непосредственно включаемого в сеть, в соответствии с требованиями ПУЭ (п. 7.1.64 7–го издания) перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. Для безопасной установки и замены счетчиков в сетях напряжением до 1 кВ должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями.

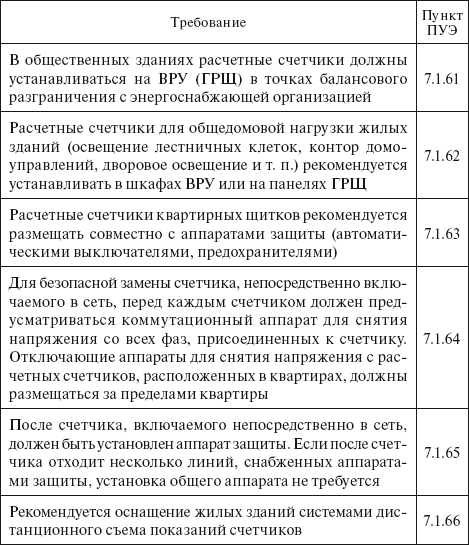

В табл. 8 обобщены требования ПУЭ к установке и защите расчетных счетчиков электроэнергии.
Таблица 8
Требования ПУЭ к установке и защите расчетных счетчиков электроэнергии
Глава 5
5.1. Общие положения
Огромное количество разнообразных способов и видов хищения электроэнергии можно дифференцировать по отдельным группам, например:
по группам потребителей электрической энергии: промышленные потребители электроэнергии; потребители в обобществленном секторе (мелкомоторные потребители);
потребители в бытовом секторе (население в городах и сельской местности) и т. д.;
по способам хищения: расчетные способы;
за счет нарушения схемы измерительного комплекса; за счет несанкционированного подключения к питающим магистралям и вводам в здания и т. д.; за счет технического несовершенства существующих приборов учета и измерительных ТТ и ТН; путем использования безучетных скрытых проводок; путем механического воздействия на счетный механизм приборов учета и др.
Однако ввиду отсутствия репрезентативных статистических данных по способам (видам) хищения электроэнергии (хотя бы по одному региону страны) в такой классификации нет необходимости, поскольку нет возможности применить какие–либо строгие математические методы для количественной оценки масштабов проблемы. Поэтому представляется целесообразным на данном этапе просто разделить способы хищения электроэнергии на расчетные и технологические (технические): эти группы включают все существующее на данный момент многообразие способов и видов хищения электроэнергии.
К технологическим способам относятся хищение электроэнергии в питающих электросетях, хищение путем изменения схем первичной и вторичной коммутации к приборам учета и измерительным ТТ и ТН, а также хищение путем внешнего воздействия на счетный механизм приборов учета электроэнергии.
5.2. Расчетные способы хищения
5.2.1. Занижение фактического расхода электроэнергии
В общем случае фактический расход электроэнергии W равен произведению разницы показаний счетчика активной энергии (П1 – П2) на расчетный коэффициент счетчика К р. сч и на коэффициенты трансформации измерительных ТТ K 1 и ТН K U :
W= К р. сч K 1 K U (П1 – П2), кВт–ч. (7)
Уменьшая значение каждого из сомножителей в приведенной формуле, можно существенно занизить данные по фактическому расходу электроэнергии.
Значение расчетного коэффициента счетчика К р. сч определяется его параметрами (постоянной счетчика, передаточным числом счетчика и коэффициентом счетчика), которые в различных вариантах указаны на табличке счетчика и которые не всегда правильно принимаются во внимание энергоснабжающими (сбытовыми) организациями,
Такое часто имеет место, например, при определении мощности, потребляемой абонентом, по счетчику активной энергии, когда замер нагрузки осуществляется с помощью секундомера. Число полных оборотов отсчитывают:
у индукционного счетчика – при каждом прохождении метки на диске счетчика;
у электронного счетчика – по частоте мигания светодиодного индикатора.
Определение потребляемой мощности по условиям договора энергоснабжения, как правило, должно производиться по расчетным приборам учета, а не по токоизмерительным клещам, как это в ряде случаев имеет место на практике при проверке присоединенной мощности абонента контролирующими органами энергоснабжающих организаций. При таких замерах может возникнуть ряд ошибок, приводящих, как правило, к завышению истинной величины потребляемой мощности не только из–за того, что класс точности токоизмерительных клещей ниже класса точности счетчиков, но и из–за ошибок при расчете потребляемой мощности.
Например, Нелидовское муниципальное унитарное предприятие городских электрических и тепловых сетей (абонент ОАО «Тверьэнерго») при замере потребляемой мощности у субабонента (швейной фабрики) токоизмерительными клещами подсчитывало потребляемую мощность путем умножения измеренного значения тока I (А) на напряжение U (0,22 кВ) без учета cosφ электроустановок фабрики. Таким образом определялась полная мощность S (кВА), а не ее активная составляющая Р (кВт). В результате такого необоснованного завышения потребляемой мощности субабоненту со стороны абонента энергоснабжающей организации предъявлялись незаконные штрафные санкции вплоть до прекращения подачи ему электроэнергии. Подача электроэнергии была возобновлена лишь после решения арбитражного суда с возмещением абонентом всех убытков, причиненных с его стороны субабоненту.
С другой стороны, значительное количество вариантов определения потребляемой мощности в зависимости от параметров счетчика позволяет недобросовестному абоненту найти лазейку для снижения фактической величины потребляемой мощности.
Подсчет мощности должен производиться по следующим формулам.
Если на табличке счетчика обозначено: 1 кВт–ч = А оборотов диска, то величина мощности Р равна
где n – число полных оборотов диска счетчика;
t – время, показанное секундомером, с.
Если на табличке счетчика обозначено: 1 гВт–ч = А΄ оборотов диска, то
Если на табличке счетчика обозначено: 1 оборот диска = С Вт–ч, то
Если на табличке счетчика обозначено: 100 Вт = С\' об/мин, то
Если на табличке счетчика обозначено: А˝ оборотов якоря в секунду, то
