2. Трансформаторные счетчики включены в сеть через измерительные ТТ и ТН, коэффициенты которых не соответствуют коэффициентам градуировки приборов учета. В этом случае общий расчетный коэффициент:
Пример 1. Электроснабжение предприятия осуществляется через силовой трансформатор напряжением 6 кВ. На стороне высшего напряжения трансформатора установлены ТТ 300/5 А и ТН 10 000/100 В. Ввиду отсутствия счетчика с градуировкой на имеющиеся измерительные ТТ и ТН установлен счетчик,
Решение. В соответствии с формулой (5) величина общего расчетного коэффициента равна
3. Электросчетчики включены через измерительные ТТ и ТН с любыми коэффициентами трансформации (трансформаторные универсальные счетчики). В этом случае общий расчетный коэффициент равен произведению коэффициентов трансформации ТТ и ТН
Кр=КIКU
Например, если трансформаторный универсальный счетчик типа СА3У–И680 включен через ТТ 600/5 и ТН 10 000/100, то величина расчетного коэффициента
Кр = (600/5) · (10 000/100) = 12 000.
В соответствии с требованиями ПТЭЭП установку и замену измерительных ТТ и ТН, к вторичным цепям которых подключены расчетные счетчики, выполняет только персонал эксплуатирующего их потребителя с разрешения энергоснабжающей организации.
Замену и поверку расчетных счетчиков осуществляет собственник приборов учета по согласованию с энергоснабжающей организацией. При этом время безучетного потребления электроэнергии и средняя потребляемая мощность должны фиксироваться в двустороннем акте.
Потребители электрической энергии обязаны устанавливать приборы учета в соответствии с техническими условиями энергоснабжающих организаций. Например, в прил. 3 приведены технические условия ОАО «Мосэнергосбыт» на организацию расчетного учета электропотребления с применением приборов учета непосредственного включения.
4.2. Схемы подключения счетчиков к электрическим сетям
Все электросчетчики включаются по типовым схемам, в которых для правильной работы счетного механизма, в частности, во избежание хищения электроэнергии, необходимо соблюдать полярность выводов, а именно: зажимы, подключаемые к источнику питания, так называемые генераторные зажимы с индексом Г, на схеме должны находиться слева, а зажимы, подключаемые к цепи тока нагрузки, так называемые нагрузочные концы с индексом Н, – справа.

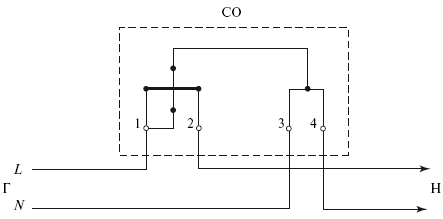

На рис. 1 показана типовая схема включения однофазного индукционного счетчика (тип СО).
Рис. 1. Схема включения индукционного однофазного счетчика типа СО

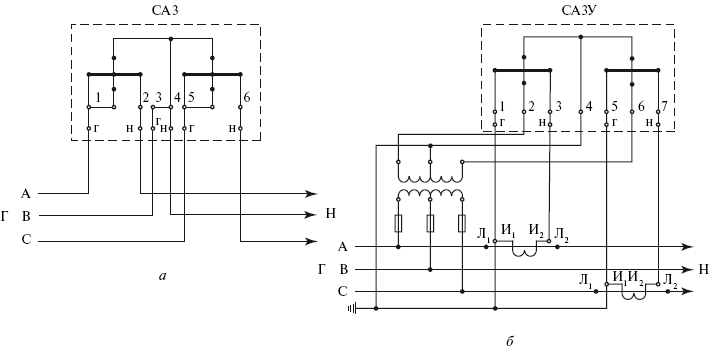

На рис. 2 показаны типовые схемы включения индукционных трехпроводных двухэлементных счетчиков активной энергии типов СА3 и СА3У при непосредственном включении в сеть (рис. 2, а) и при включении в сеть через ТТ и ТН (рис. 2, б).
Рис. 2. Схемы включения трехпроводных двухэлементных индукционных счетчиков активной энергии типов САЗ
а – при непосредственном включении в сеть; б – при включении в сеть через ТТ и ТН. Л1 и Л2 – выводы линейных концов (соответственно, начало и конец первичной обмотки ТТ); И1 и И2 – выводы измерительных концов (соответственно, начало и конец вторичной обмотки ТТ)

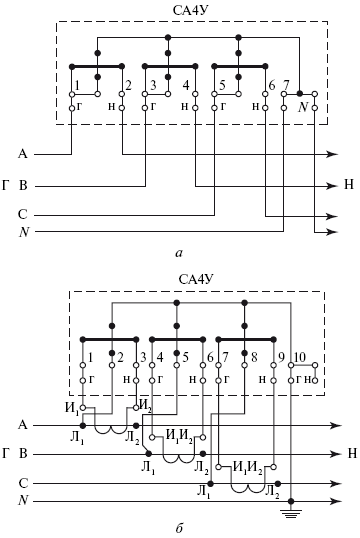

На рис. 3 показаны типовые схемы включения индукционных четырехпроводных трехэлементных счетчиков активной энергии типов СА4 и СА4У при непосредственном включении в сеть (рис. 3, а) и при включении в сеть через ТТ (рис. 3, б).
Рис. 3. Схемы включения четырехпроводных трехэлементных индукционных счетчиков активной энергии типов СА4 и СА4У:
а – при непосредственном включении в сеть; б – при включении в сеть через ТТ. Л1 и Л2 – выводы линейных концов (соответственно, начало и конец первичной обмотки ТТ); И1 и И2 – выводы измерительных концов (соответственно, начало и конец вторичной обмотки ТТ)
На рис. 3, б видно, что к счетчику подходит 10 концов. Следует обратить внимание на то, что счетчик будет давать правильные показания и в том случае, если вместо 10 к нему подвести 7 концов (рис. 3, а), а именно: исключить три конца, подходящих к обмотке напряжения счетчика, за счет перемычек концов 1–2, 4–5, 7–8 и дополнительных перемычек каждой из трех фаз с соответствующими концами И1 ТТ.
Однако такое соединение недопустимо с точки зрения электробезопасности, поскольку в этом случае по вторичным цепям ТТ и токовым обмоткам счетчика будет протекать ток первичной силовой цепи, что опасно для обслуживающего персонала, может вывести из строя всю схему вторичной коммутации и повредить прибор. Кроме того, установка указанных перемычек может вызвать дополнительную погрешность в показаниях счетчика.

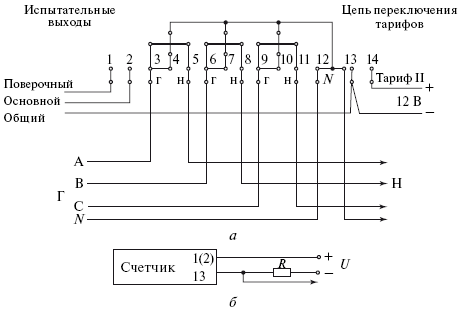

На рис. 4 показана схема непосредственного подключения электронного двухтарифного счетчика типа СЭТ к четырехпроводной сети трехфазного тока.
Рис. 4. Схема непосредственного подключения электронного счетчика типа СЭТ к четырехпроводной трехфазной сети:
а – схема подключения; б —схема подключения устройства переключения тарифов к счетчику
Более подробно схемы включения счетчиков рассмотрены в специальной литературе.
Каждый счетчик должен быть снабжен схемой подключения. На схемах для трехфазных счетчиков должна быть указана последовательность фаз, для которой изготовлен счетчик. Если зажимы счетчика имеют обозначения, то те же обозначения должны быть нанесены на схеме.
Видимое движение диска индукционного счетчика должно происходить слева направо. Ребро диска должно иметь отчетливо видимую отметку для визуального счета оборотов.
В соответствии с требованиями Типовой инструкции по учету электроэнергии при ее производстве, передаче и распределении (п. 9.6) система учета электроэнергии должна быть защищена от воздействия электромагнитных полей (сверх установленных техническими условиями на элементы), механических повреждений и от несанкционированного доступа.
