В последнем случае заметить неправильное включение счетчика практически очень трудно, поскольку его диск вращается в правильном направлении, но с меньшей частотой вращения.
Например, если счетчик имеет шесть токовых зажимов и три зажима напряжения, то возможны следующие варианты хищения электроэнергии за счет изменения полярности токовых обмоток (жирным шрифтом выделены зажимы с измененной полярностью):

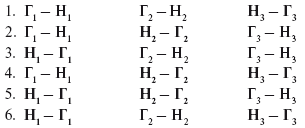

Наличие трех зажимов напряжения с учетом правильного чередования их концов:
позволяет
В результате совместная манипуляция шестью концами парных токовых зажимов и тремя концами зажимов напряжения счетчика позволит получить 162 варианта хищения электроэнергии.
В схемах трехфазных счетчиков (рис. 2 и 3) изменение полярности даже одной из токовых цепей счетчика приводит к существенному недоучету потребленной электроэнергии.
Такой же эффект достигается при изменении полярности первичной или вторичной обмоток ТТ (рис. 2, б и 3, б), приводящем к возникновению отрицательного вращающего момента.
Одновременное изменение полярности концов в первичной и вторичной цепях измерительных ТТ не изменяет фазу вторичного тока.
При установке приборов учета на стороне высшего напряжения трансформатора схема подключения счетчиков в четырехпроводных сетях аналогична схеме рис. 3, б, но с добавлением измерительных ТН (рис. 2, б). В этом случае появляется дополнительная возможность хищения электроэнергии за счет создания разрыва в цепи ТН (например, путем снятия предохранителя в этой цепи).
В трехпроводных сетях с изолированной нейтралью трансформатора устанавливаются трехфазные двухэлементные счетчики типа СА3 или СА3У (рис. 2).
В таких сетях обратное вращение диска счетчика может иметь место в тех редких случаях, когда cosφ < 0,5, при одновременном обрыве (например, при снятии предохранителя) в цепи напряжения отстающей фазы.
В четырехпроводных сетях с глухозаземленной нейтралью подобный способ хищения исключается.
Более подробно различные варианты и комбинации схем включения счетчиков с измерительными ТТ и ТН рассмотрены в специальной литературе.
Все возможные способы хищения электроэнергии можно обобщить следующим образом.
Фактический расход электроэнергии W в соответствии с формулой (7) является функцией следующих показателей
W= ƒ1 Крсч, КI , КU , (П1 – П2)] (22)
где Крсч = ƒ2 (С, А, К) . (23)
Общий расчетный коэффициент счетчика К р , в свою очередь, в соответствии с формулами (5) и (6) определяется параметрами счетчика (С, А и К) и коэффициентами измерительных ТТ и ТН счетчика (для трансформаторных счетчиков) или других установленных ТТ и ТН (для универсальных трансформаторных счетчиков), т. е.
Кр = ƒ3 (С, А, К, КIуст, К Iсч, , К Uуст, К Uсч). (24)
Разница
П1 – П2 = ƒ4 (Ф, I, cosφ). (25)
Потери активной электроэнергии в абонентском трансформаторе ΔWATP в соответствии с формулами (9) – (15) зависят от нагрузочных характеристик Smax, β, cosφ и числа часов работы трансформатора под нагрузкой Тр, т. е.
ΔWATP =ƒ5 ( S max , β, cosφ, Т р ). (26)
В результате общее количество вариантов (и их сочетаний) VЭЭ хищения электроэнергии в целом определяется следующими основными факторами (пренебрегая некоторыми менее значимыми)
VЭЭ = ƒ6 (Крсч, КI, КU, Ф, cosφ, Тр). (27)
Такое количество факторов и их сочетаний при реализации рассмотренных выше расчетных и (или) технологических способов хищения электроэнергии позволяет получить, как показано выше, до 5040 вариантов (7·6·5·4·3·2·1). Исключая из этого множества сравнительно редко применяемые факторы Крсч и Тр и опуская промежуточные рассуждения, получим 120 (даже больше, чем указано в названии книги!) реальных способов хищения электроэнергии, которые в том или ином варианте применяются на практике.
При этом практически каждый из указанных 120 обобщенных способов хищения имеет множество своих вариантов. В их число входят многочисленные возможности изменения схем первичной и вторичной коммутации измерительного комплекса, разнообразные методы несанкционированного подключения к безучетным питающим линиям, коммутационной и защитной аппаратуре, целый ряд вариантов использования несовершенства конструкции счетчиков, использование воздействия электромагнитного поля на измерительный механизм электронных счетчиков и т. д.
5.3.3. Внешнее воздействие на счетный механизм электросчетчика
Существует ряд способов хищения электроэнергии, не связанный с изменением схем коммутации счетчиков электрической энергии. Такое хищение может иметь место из–за внешнего механического воздействия на прибор учета или из–за воздействия электромагнитных полей на его счетный механизм.
Наиболее простым и достаточно эффективным способом хищения электроэнергии путем механического воздействия (особенно для однофазных счетчиков) является наклон самого счетчика до полной остановки вращения его диска. Для этого необходимо всего лишь ослабить верхнее крепление счетчика к панели, что не представляет никакой трудности, поскольку верхнее крепление счетчика (винт) имеет открытый доступ и находится вне крышки клеммной коробки.
Достаточно простым в исполнении является также механический останов (торможение) диска счетчика обычной фотопленкой, просунутой в щель окошка счетчика до упора в его диск. Для этого отдавливают стекло в окошке корпуса счетчика.
В некоторых случаях аналогичный результат достигается сверлением отверстия в корпусе счетчика и просовыванием в него проволоки до упора в диск.
Нестандартное решение для торможения диска счетчика нашли расхитители электроэнергии в Израиле (по информации, размещенной в Интернете). При наружной установке электросчетчиков «умельцы» капали в щелку корпуса счетчика немного сиропа. На сироп сползались муравьи, которые и тормозили вращение диска.
