где R – активное сопротивление электросети, Ом;
U – напряжение сети, кВ.
Потери активной мощности в трансформаторе ΔРт из–за потребления реактивной мощности можно определить по следующей формуле
ΔРт = (ΔРx + Ки.п.Δ Q x) + β2 (ΔРk + Ки.п.Δ Q k), кВт, (16)
где Δ Q x и Δ Q k – потери реактивной мощности в трансформаторе, соответственно, при ХХ и при КЗ, квар;
Ки.п. – коэффициент изменения потерь активной мощности, принимаемый обычно равным 0,7.
Значения ΔРx,Δ Q x, ΔРk
В формулах (15) и (16) можно умышленно занизить такие величины, как R, β, Ки.п. и др.
Важно, что при возрастании потерь активной мощности при увеличении реактивной мощности (см. формулу (15)) из–за ее нерациональной компенсации возрастает ток IЭто ухудшает пропускную способность электросети, приводит к повышенному расходу цветных металлов и удорожанию стоимости электроустановок, так как с повышением потребления реактивной мощности Q (т. е. при пониженном cospp) необходимо увеличивать сечение проводников q, что видно из следующей формулы
где ρ – удельное сопротивление проводника, Ом–мм2/м;
l – длина линии электропередачи, м.
Пропускная способность электрической сети представляет собой максимальное технологически допустимое значение мощности, которая может быть передана с учетом условий эксплуатации и параметров надежности функционирования электроэнергетических систем.
Рациональная компенсация реактивной мощности является одним из эффективных путей снижения потерь электроэнергии в распределительных и магистральных сетях и улучшения качества электроэнергии. Она включает широкий круг вопросов: выбор и расчет параметров компенсирующих устройств, их оптимальное размещение в электрических сетях, автоматическое регулирование реактивной мощности и др.
Более подробно вопросы расчета и анализ потерь активной и реактивной мощности, а также компенсации реактивной мощности рассмотрены в специальной литературе.
Потери электроэнергии в питающих линиях ΔWπ, % определяются по следующей формуле
где I – среднее значение тока нагрузки, А, определяемое по формуле (11);
R – активное сопротивление, Ом/км;
L – длиналинии, км.
Значения удельного активного сопротивления проводов (на 1 км длины линии) приведены в табл. 9.
Таблица 9

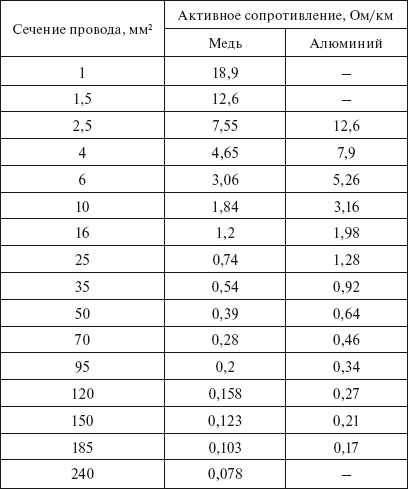

Активное сопротивление проводов
5.2.3. Использование ступенчатых тарифов на электроэнергию
С целью стимулирования бытовых потребителей к экономии электроэнергии в некоторых энергоснабжающих организациях вводятся ступенчатые тарифы, возрастающие с увеличением уровня потребления. Потребитель имеет возможность снизить оплату по повышенному тарифу, ограничивая потребление электроэнергии в период ее высокого расхода.
При этом потребителям предоставлялась возможность оплачивать электроэнергию не ежемесячно, а выборочно (по соответствующей
Поскольку расчет производится по разнице показаний счетчика в начале и в конце оплачиваемого периода, недобросовестный потребитель может оплачивать по минимальной ставке электроэнергию, в действительности потребленную во время действия более высокого тарифа.
Таким образом, вводя систему ступенчатых тарифов, задуманную как средство экономии электроэнергии, энергосбытовая организация сама косвенным образом способствует хищению электроэнергии бытовыми потребителями таким несложным способом.
5.2.4. Использование ограничений счетного механизма счетчиков
Большое количество прямоточных счетчиков электрической энергии имеют ограниченное число разрядов, не превышающее четырех. Такие счетчики могут регистрировать максимальное количество потребленной электроэнергии только до 9999 кВт–ч.
Как показала практика эксплуатации подобных счетчиков, такого количества электроэнергии при нагрузке, например, 4,5 кВт хватает всего на 3 месяца. Такой объем нагрузок является достаточно реальным для бытовых и мелкомоторных потребителей электрической энергии, у которых она используется, например, в отопительных целях.
В результате по истечении указанного сравнительно короткого периода времени отсчет потребляемой электроэнергии начнется с исходного нулевого цикла счетного механизма, а потребленная электроэнергия за предыдущий трехмесячный период окажется неучтенной.
Подобный вид самовольного хищения электроэнергии может быть предотвращен только с помощью систематических ежеквартальных проверок приборов учета контролерами энергосбытовых организаций. Однако такие проверки в силу многочисленности потребителей в бытовом и мелкомоторном секторах при малочисленности контролеров энергосбытовых организаций практически нереальны. (Например, по данным Вестника «Мосэнерго» (№ 5. 05.03.2004 г.), только в ОАО «Мосэнерго» имеется более 4 млн абонентов – бытовых потребителей электроэнергии.)
5.3. Технологические способы хищения
5.3.1. Подключение нагрузки к безучетным питающим электросетям
Питающие (магистральные) и потребительские (распределительные) электросети разделены границей балансовой принадлежности, представляющей собой линию раздела объектов электросетевого хозяйства между владельцами по принципу собственности или владения на ином законном основании.
Граница балансовой принадлежности и эксплуатационной ответственности между потребителем электроэнергии и энергоснабжающей организацией устанавливается по соответствующему акту разграничения балансовой принадлежности и эксплуатационной ответственности, приложенному к договору энергоснабжения.
Практически каждому специалисту–электрику (и не только электрику) известно, что учету подлежит нагрузка, включенная после счетчика. Следовательно, любой вид нагрузки, подключенный перед счетчиком, является безучетным.
Таким образом, обеспечение безопасных условий для замены счетчика (установка коммутационных аппаратов и аппаратов защиты перед приборами учета) создает благоприятные предпосылки для хищения электроэнергии путем подключения нагрузки к коммутационному аппарату и/или аппаратам защиты (автоматическим выключателям, предохранителям), включенными перед счетчиком. Как правило, такое подключение выполняется скрытой проводкой, не затрагивая схему коммутации к приборам учета.
К сожалению, часто повышение одного показателя достигается за счет снижения другого.
Так, в приведенном примере электробезопасность, обеспечиваемая в соответствии с требованием ПУЭ (п. 7.1.64, см. табл. 8), достигается за счет создания благоприятных условий для хищения электроэнергии. В другом случае, например, надежность электрооборудования обеспечивается за счет снижения его экономичности (в частности, для повышения надежности асинхронных двигателей некоторые их модификации выполняют с увеличенным воздушным зазором, что снижает экономичность таких двигателей, а именно их cosp) и т. п.
