Пружина выбрасывателя — цилиндрическая, винтовая, работает на сжатие.

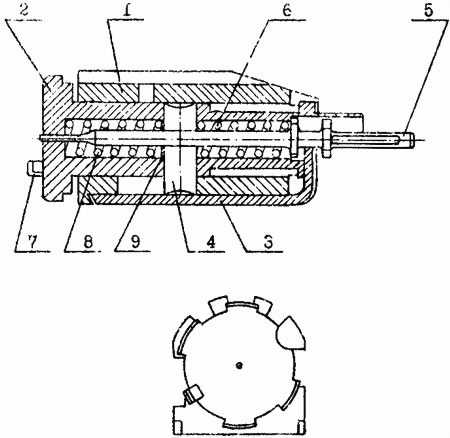

Рис. 7. Затвор:
1 — затворная рама; 2 — затвор; 3 — угольник; 4 — палец; 5 — ударник; 6 — пружина; 7 — выбрасыватель; 8 — пружина; 9 — кольцо
Кольцо служит упором для пружины выбрасывателя.
15. Цевье с тягами (рис. 8) служит для удержания карабина рукой стрелка при прицеливании и стрельбе, отведения подвижных частей рукой назад до крайнего заднего положения и подачи подвижных частей вперед до крайнего переднего положения. Цевье
Цевье изготовлено из ударопрочной пластмассы. Внутри в передней части оно имеет продольный цилиндрический канал для втулки, в задней — выемку для захода задней части коробки при перемещении подвижных частей до крайнего заднего положения.

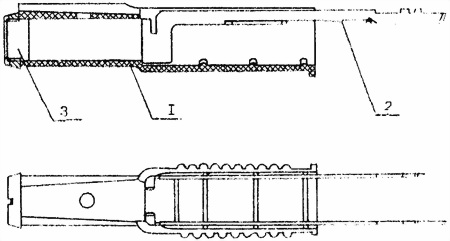

Рис. 8. Цевье с тягами:
1 — цевье; 2 — тяги; 3 — гайка
Тяги служат для направления движения подвижных частей вдоль магазина и внутри коробки. Состоят из тонкостенной цилиндрической втулки с резьбой в передней части для гайки и приваренных к ней точечной сваркой правой и левой тяг. Внутри втулка имеет расточку для уменьшения трения между ней и магазином при движении. Тяги — штампованные. В передней части имеют выступы со скосами для взаимодействия с правой и левой отсечками, в задней части — выступы для зацепления с затвором. К цевью тягу крепят гайкой.
Гайка — цилиндрическая, со шлицами на одном из торцов под специальный ключ.
16. Ударно-спусковой и подающий механизмы (рис. 9) устанавливаются в нижнем окне коробки и удерживаются в ней фиксатором и передними концами правой и левой щечек, входящими в соответствующие пазы в передней части нижнего окна коробки.
Ударно-спусковой механизм служит для производства выстрела, подающий — для подачи патрона на линию досылания,
Механизмы ударно-спусковой и подающий состоят из общего основания, курка, пружины боевой, оси, курка, шептала, спускового крючка, предохранителя, рычага блокирующего, пружины; подавателя с рычагом; пружины, стакана, щечки правой и щечки левой, оси спускового крючка.
Основание служит для монтажа всех деталей и составных частей механизмов. В его нижней части расположена скоба для предохранения от случайного нажатия на спусковой крючок. Над скобой основание имеет окно для спускового крючка, в передней части скобы расположено поперечное отверстие для предохранителя. На верхней площадке в передней части основания имеется стойка с перемычкой, в задней части — левая и правая стойки. В стойках основания имеются отверстия, в которые при сборке механизма устанавливаются фиксатор и оси курка, подавателя, спускового крючка и блокирующего рычага. На боковых поверхностях в местах выходов отверстия под ось для курка передняя стойка имеет приливы, в которые утирается выступ для ограничения поперечного перемещения блокирующего рычага и левой тяги в собранном карабине при его работе, а также для упора подавателя в крайнем верхней положении. Правая задняя стойка имеет гнездо для пружины и стакана, воздействующих на рычаг в подавателе, левая — отверстие под нижнее перо пружины для блокирующего рычага с выходом в отверстие для фиксатора. В задней части с левой стороны основание имеет прорезь для прохода хвоста блокирующего рычага.
Курок служит для нанесения удаpa по ударнику, Сверху курок имеет головку, на которой расположен зуб боевого взвода; на боковых сторонах — цапфы, внутри них — отверстие для оси; на задней стороне под головкой — выемку для прохода оси, на которой находится подаватель. Передней поверхностью головки курок бьет по ударнику, эта же поверхность головки, расположенная рядом с зубом боевого взвода, отводит шептало из зацепления с курком.
Ось курка — цилиндрическая, служит
Боевая пружина служит для приведения курка в действие. По устройству — цилиндрическая, винтовая, работает на кручение, имеет три пера — верхнее, правое и левое. Верхнее перо упирается в площадку на задней поверхности курка под головкой, левое — в площадку основания под осью для подавателя, правое — заходит в выемку предохранителя и фиксирует его в крайних положениях. Устанавливается боевая пружина на цапфах курка.
Шептало в сборе состоит из следующих деталей: собственно шептало, ось, скоба и пружина.
Рис. 9. Ударно-спусковой и подающий механизмы:
1 — основание; 2 — курок; 3 — пружина боевая; 4 — ось; 5 — шептало; 6 — спусковой крючок; 7 — ось спускового крючка; 8 — предохранитель; 9 — рычаг блокирующий; 10 — пружина шептала; 11 — подаватель с рычагом; 12 — пружина рычага блокирующего; 13 — стакан; 14 — щечка правая; 15 — щечка левая
Шептало служит для удержания курка на боевым взводе. В верхней части оно имеет головку с зубом, который удерживает курок на боевом взводе. Скос над зубом головки взаимодействует с курком при его установке на боевой вывод. Внизу шептало имеет выемку, на верхнюю площадку которой воздействует выступ спускового крючка при нажатии на последний, в задней части — выступ, верхняя площадка которого постоянно принимается пружиной к скобе, по бокам — цапфы, правая цапфа — короткая, исключает касание шептала к скобе, левая цапфа — длинная, Внутри цапф — отверстие для оси. Справа у верхнего зуба — выемка для захода отогнутого конца верхнего пера пружины. Шептало устанавливается на оси внутри скобы.
Ось шептала — цилиндрическая, на левом конце имеет шляпку для ограничения хода при сборке. При установке проходит через отверстия шептала и скобы.
Пружина шептала служит для воздействия на шептало и спусковой крючок. По устройству — винтовая, цилиндрическая, работает на кручение. Пружина имеет два пера, концы которых имеют отгибы в виде буквы "П". Верхнее перо входит в зацепление с верхней передней частью шептала и прижимает ее вниз, нижнее — лежит на верхней задней части спускового крючка и также прижимает ее вниз, Пружина устанавливается на левой длинной цапфе шептала.
Скоба служит для выведения шептала из зацепления со спусковым крючком при движении подвижных частей назад или вперед до крайнего переднего положения, а также при нажатии на выступающую часть блокирующего рычага. Скоба — штампованная, тонкостенная, внизу имеет отверстия для оси, на которой вращается шептало. В верхней части скобы имеется отверстие для оси, на которой установлен блокирующий рычаг, в задней части внизу — выступ, к торцевой поверхности которого пружиной постоянно прижат задний выступ шептала. С левой стороны скобы находится перо, передняя часть которого сверху имеет выступ, а снизу — отгиб, Выступом пера скоба прижимается к блокирующему рычагу при удерживаемом шепталом на боевом взводе курке, а отгибом — к площадке на левой стороне передней стойки основания после срыва курка с боевого взвода и до последующей постановки его на боевой взвод. Скоба устанавливается на оси вместе с блокирующим рычагом и при работе "качается" на ней.
Спусковой крючок служит для расцепления шептала и курка, а также спуска последнего с боевого взвода. В средней части спусковой крючок имеет поперечное отверстие для оси, на верхней площадке — выступ для воздействия на шептало, а в задней части — хвост. На верхнюю площадку перед хвостом (позади выступа) на спусковой крючок воздействует нижнее перо пружины, Спусковой крючок устанавливается хвостом в окне основания и удерживается в нем осью, упираясь передним концом под воздействием пружины в ось для подавателя,
