23-мм карабин специальный КС-23. Наставление
Шрифт:
11. Ствольная коробка (рис. 5) служит для соединения частей и механизмов карабина, обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещаются ударно-спусковой и подающий механизмы. Ствольная коробка состоит из корпуса, прицельной планки с целиком, направляющей и пальца для установки отражателя. Корпус состоит из коробки, упора и вкладыша. Коробка штампованная.

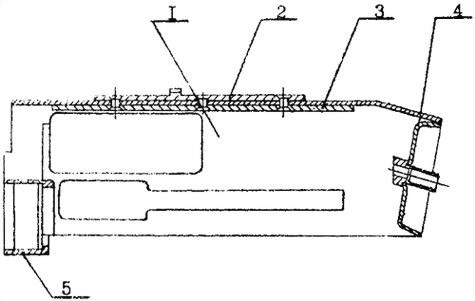

Рис. 5.
1 — коробка; 2 — прицельная планка с целиком; 3 — направляющая; 4 — упор; 5 — вкладыш
Ствольная коробка в сборе имеет:
в передней части вверху — окно для установки ствола;
в передней части внизу — вкладыш с отверстием для крепления магазина с помощью резьбы; этот вкладыш имеет в задней части: вверху — паз для прохода патрона при его подаче из магазина в патронник, а с боков — два паза, куда заходят зубья левой и правой отсечек;
слева впереди — штампованный паз для движения левой отсечки;
с правой стороны — окно для удаления стреляной гильзы;
внизу — окно для установки ударно-спускового и подающего механизмов;
сзади внизу на стенках — сквозные отверстия для фиксатора;
слева внутри сзади — палец для установки отражателя;
сзади — упор, имеющий резьбовое отверстие для винта, крепящего ложу, а также отверстие для прохода ударника при отведении подвижных частей в крайнее заднее положение и прорезь для прохода левой тяги при ее движении;
вверху — прицельную планку с целиком и направляющую, которые крепятся к коробке заклепками.
12. Прицельное приспособление служит для наведения карабина в цель при стрельбе. Прицел постоянный, открытого типа. Состоит из мушки, закрепленной на конце ствола, и прицельной планки с целиком, установленной на ствольной коробке. В подразделения карабины поступают приведенными к нормальному бою для стрельбы на дальность 100 метров.
13. Магазин (рис. 6) служит для помещения патронов и подачи их в окно коробки на лоток подавателя. Магазин состоит из трубки, пружины, соединительного колпачка, толкателя и колпачка.
Трубка магазина гладкая, имеет снаружи сзади — резьбу для соединения со ствольной коробкой, в передней части резьбу для крепления соединительного колпачка, удерживающего ствол, а также ребро для удержания колпачка.
Пружина винтовая, цилиндрическая, работает на сжатие.
Колпачок служит для удержания пружины в магазине. В дне колпачка имеется сквозная прорезь под отвертку, на боковой стенке — сквозной паз для прохода ребра на трубке магазина при утапливании колпачка, напротив сквозного паза — вырез, куда заходит ребро на трубке магазина после утапливания колпачка и поворота его на 180°.

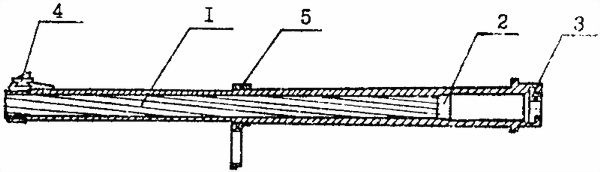

Рис. 6. Магазин:
1 — трубка; 2 — пружина; 3 — соединительный колпачок; 4 — толкатель; 5 — колпачок
Толкатель служит для подачи патронов из магазина
14. Затвор (рис. 7) служит для досылания патрона с лотка подавателя в патронник, запирания канала ствола, разбивания капсюля, извлечения из патронника гильзы (патрона), постановки курка на боевой взвод и приведения в действие подающего механизма. Затвор находится в зацеплении с тягой и устанавливается внутри коробки. При перемещении подвижных частей карабина затвор движется по направляющей коробки.
В собранном виде затвор состоит из затворной рамы, собственно затвора, угольника, пальца, ударника, пружины ударника, выбрасывателя, пружины выбрасывателя и кольца.
Затворная рама служит для монтажа указанных деталей. Внутри она имеет продольный канал для затвора, внизу криволинейный паз для его поворота и выемку для установки угольника, вверху — паз для прохода направляющей в коробке, с левой стороны — паз для прохода отражателя, по бокам и сверху — пазы для облегчения.
Затвор в передней части имеет боевые выступы для запирания канала ствола, слева — выемку для прохода зуба отражателя, справа — окно для выбрасывателя, В средней части на затворе сделано поперечное отверстие для пальца, который взаимодействует с криволинейным пазом затворной рамы. Внутри имеется продольный канал, в котором помещаются ударник с воздействующей на него пружиной, а также пружина, воздействующая на выбрасыватель.
Угольник служит для скрепления затвора с тягами. По бокам его имеются выемки, куда заходят выступы тяг, в задней части — стойка, которая ограничивает выход бойка ударника, на нижней поверхности — выемка для захода зуба рычаге на подавателя.
Палец служит для поворота затвора при запирании и отпирании канала ствола. Палец — цилиндрический, в средней части имеет отверстие для прохода ударника. На одном из торцов нанесена риска, предназначенная для совмещения отверстия с продольной осью затвора при сборке.
Ударник служит для разбития капсюля, В передней часть ударник имеет боек, в задней — два буртика для захода между ними стойки угольника. Передний буртик направляет также движение ударника в затворе. В средней и задней частях ударника сделаны лыски, а на заднем буртике — выемка для облегчения.
Пружина ударника — цилиндрическая, винтовая, работает на сжатие.
Выбрасыватель служит для извлечения стреляной гильзы (патрона при разряжании) из патронника и удержания ее до встречи с отражателем, в передней части выбрасыватель имеет зацеп для захвата гильзы за фланец, в задней части — выемку для захода воздействующей на него пружины и выступ для упора о стенку затвора.
