23-мм карабин специальный КС-23. Наставление

СССР МВД

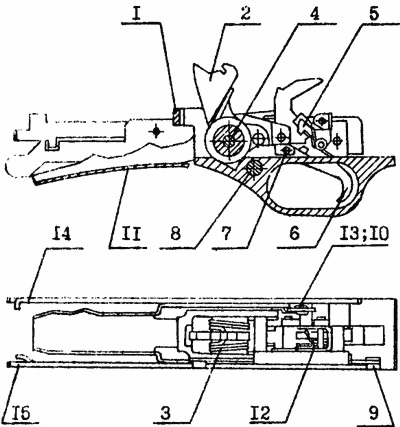

Ось спускового крючка — цилиндрическая, на левом конце имеет шляпку для ограничения хода при сборке. При установке проходит через отверстия передней и задней стоек основания, а также спускового крючка.

Предохранитель служит для обеспечения безопасности обращения с карабином, а также предохраняет от случайного выстрела при удерживаемом шепталом на боевом взводе курке и запертом канале ствола. С левой стороны предохранитель имеет проточку для заливки краской, справа вверху — выемку с двумя гнездами для фиксации правым пером боевой пружины, в средней части — проточку для обеспечения хода спускового крючка при положении "огонь". Предохранитель устанавливается в отверстии основания на передней части скобы спускового крючка и фиксируется правым пером боевой пружины. Курок может быть поставлен на боевой взвод при любом положении предохранителя ("огонь" или "предохранения"), а спуск курка с боевого взвода — произведен только при положении "огонь", т. е. проточка,

залитая краской, находится снаружи.

Рычаг блокирующий служит предохранителем от непреднамеренного выстрела во время заряжания (перезаряжания) при случайно нажатом спусковом крючке, от преждевременного выстрела при движении подвижных частей до крайнего переднего положения и полного запирания канала ствола — при неполном его запирании (освобождает от зацепления шептало и спусковой крючок, исключая их взаимодействие), Рычаг блокирующий также является предохранителем от непреднамеренного перезаряжания при курке на боевом взводе и от преждевременного отпирания канала ствола после срыва боевого взвода курка с шептала и до окончания процесса выстрела (удерживает подвижные части в крайнем переднем положении). Состоит блокирующий рычаг из рычага и оси. Рычаг в верхней средней части имеет отгиб вправо для взаимодействия со скобой и верхним пером пружины, в передней части — отгиб влево для удержания подвижных частей в крайнем переднем положении. Этот отгиб прилегает к заднему торцу левой тяги. Перед отгибом на рычаге имеется вырез для упора в прилив на основании с целью ограничения хода рычага вверх. В задней части — направленный вниз хвост с отгибом для воздействия пальцем руки стрелка. В основании рычаг устанавливается на оси в отверстиях задних стоек. Ось — цилиндрическая, имеет с левой стороны проточку, которой входит в отверстие на рычаге и расклепывается после установки.

Пружина рычага блокирующего служит для воздействия на рычаг блокирующий. Пружина — винтовая, с одним витком, работает на кручение. Устанавливается на оси с блокирующим рычагом.

Подаватель с рычагом служит для подачи патронов на линию досылания. Состоит из подавателя, пластины подавателя, рычага и оси. Подаватель и пластина — штампованные и приварены друг к другу точечной сваркой.

Подаватель служит для удержания патрона перед подачей и подачи его на линию досылания. В передней части имеет лоток с бортами по боковым сторонам. Дно лотка — профильное, обеспечивающее подачу патрона на линию досылания параллельно оси канала ствола без перекосов и утыканий. Задняя часть лотка выполнена в виде вилки, на концах которой имеются отверстия для оси, а в средней части внизу — выемки для упора в приливы основания при подавателе в крайнем нижнем положении. Ход подавателя вверх ограничивает упор на основании с левой стороны передней стойки.

Пластина служит для упора рычага при перемещении подавателя в нижнее положение, Для этой цели на верхней части она имеет выступ, служащий упором, в задней части — отгиб с отверстием для оси, на которой устанавливается рычаг.

Рычаг служит для перемещения подавателя в верхнее положение под воздействием затвора и в нижнее положение — под воздействием пружины. В верхней части рычаг имеет головку с зубом для взаимодействия с затвором, в средней части с задней стороны — прилив, на который действует пружина, в нижней части — отверстие для оси, Очаг установлен на оси в проушинах, образованных подавателем и пластиной. Ось цилиндрическая, на левом конце имеет шляпку, при установке проходит через отверстия рычага подавателя и проушин подавателя, правый конец после установки расклепан.

Пружина подавателя служит для воздействия на рычаг подавателя. По устройству — винтовая, цилиндрическая, работает на сжатие, устанавливается в гнезде правой задней стойки основания.

Стакан служит для направления движения пружины, воздействующей на рычаг. Устанавливается в гнезде правой задней стойки основания вместе с пружиной.

Щечки правая и левая служат для крепления ударно-спускового и подающего механизмов в коробке, удержания деталей этого механизма от поперечных перемещений и являются основаниями для закрепления отсечек и ограничителями поперечного хода их передних концов, а также нижними направляющими для подвижных частей. Щечка правая состоит из щечки, оси для установки подавателя, правой отсечки и заклепки; левая — из щечки, левой отсечки, заклепки. Обе щечки имеют по четыре отверстия соответственно под фиксатор, оси подавателя и курка, заклепки. В передних частях щечек имеются вырезы для размещения отсечек, выемки для ограничения поперечного хода передних концов отсечек вправо, овальные выступы для захода в пазы передней части нижнего окна коробки при сборке. В средней части вверху — продольные пазы для размещения отсечек и закрепления их в отверстиях заклепками. Кроме того, левая щечка внизу имеет вырез для наблюдения за взаимодействием курка, шептала и спускового крючка, а сверху — вырез для переднего отгиба блокирующего рычага. Устанавливаются щечки на боковых сторонах основания. Ось — цилиндрическая, устанавливается в правую

щечку, после чего расклепывается. При сборке ось проходит через отверстия передней стойки основания и подавателя. Левая отсечка служит для удержания патрона в магазине, правая — для отсечки последующего патрона при подаче очередного на лоток подавателя. Отсечки имеют вид пластинок, в передней части которых находится по три зуба: верхние — для взаимодействия с тягой, нижние — для ограничения поперечного перемещения передних концов отсечек вправо, передние — для удержания патронов. В задней части отсечки имеют отверстия для заклепок, которыми они крепятся к щечкам. Щечки устанавливаются на боковых сторонах основания, удерживаются на осях с подавателем и курком, при сборке ударно-спускового и подающего механизмов с карабином дополнительно удерживаются фиксатором. Последний на концах имеет проточки для фиксации нижним пером пружины блокирующего рычага, на торцах — поднутрения для облегчения действий при выбивании фиксатора выколоткой. При установке фиксатор проходит через отверстия боковых стенок коробки, правой и левой щечек, задних стоек основания и устанавливается любым концом вперед.

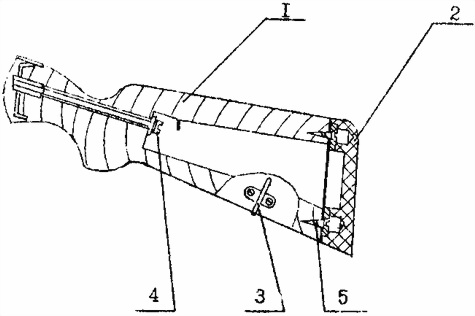

17. Ложа (рис. 10) служит для обеспечения удобства обращения с карабином при стрельбе. Она устанавливается в гнездо на заднем торце коробки и крепится к ней винтом.

Ложа в собранном виде состоит из собственно ложи, резинового затыльника, антабки, винта с двумя шайбами и четырех шурупов для крепления затыльника и антабки. Ложа деревянная, имеет шейку и приклад. В передней части по бокам, сверху и снизу имеются срезы под размер гнезда в заднем торце коробки. Внутри — выемка для облегчения и сквозное отверстие для винта. Слева на прикладе имеется гнездо под антабку. В переднем торце — цилиндрическое гнездо для захода задней части ударника при отведении подвижных частей в крайнее заднее положение.

Рис. 10. Ложа:

1 — ложа; 2 — резиновый затыльник; 3 — антабка; 4 винт с шайбами; 5 — шурупы

Затыльник — резиновый, штатный от охотничьих ружей, крепится к ложе двумя шурупами.

Антабка (задняя) — штатная, состоит из серьги и скобы, прикрепляемой с левой стороны в гнезде приклада двумя шурупами.

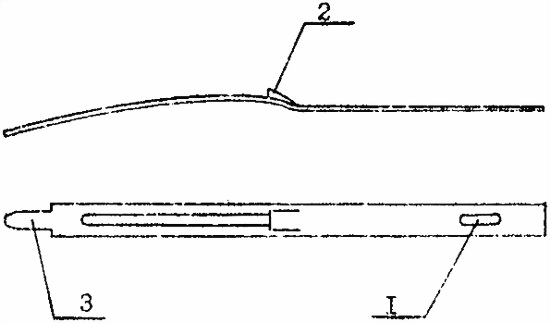

18. Отражатель (рис. 11) служит для удаления стреляной гильзы (патрона при разряжании) за пределы коробки. Он выполнен в виде пластинки, в средней части имеет зуб для отражения гильзы, в задней — паз для кольца коробки. Отражатель устанавливается внутри коробки на палец, закрепленный на левой стороне, и прижимается к коробке затвором, причем передний конец отражателя заходит в паз на стволе. При движении подвижных частей отражатель работает как пластинчатая пружина.

Рис. 11. Отражатель:

1 — паз; 2 — зуб; 3 — передний конец

19. Соединительный колпачок (рис. 12) служит для фиксации ствола на карабине и крепления ремня. Колпачок навинчивается на передний конец магазина до упора в обойму ствола и надежного удержания фиксатором.

Рис. 12. Соединительный колпачок:

1 — корпус колпачка; 2 — шайба; 3 — основание антабки; 4 — ось; 5 — серьга

На колпачке смонтированы основание антабки (передней), шайба, серьга и ось для серьги. На боковой поверхности колпачок имеет рифление, на нижнем торце — радиальные прорези для фиксатора на обойме ствола, внутри — резьбу, на переднем торце — сквозное отверстие под основание антабки. Основание антабки вверху имеет отверстие под ось, в средней части — проточку для облегчения, в нижней части — ступенчатую проточку под отверстие колпачка и отверстие для шайбы. Серьга имеет прорезь под карабинчик ремня, снизу — проушины с отверстиями, в которые запрессовывается ось. Серьга свободно перемещается относительно основания антабки, которое проходит через отверстия колпачка и шайбы, а снизу — раскернено и свободно вращается в отверстии колпачка.

20. Фиксатор (рис. 13) служит для надежного удержания колпачка, навинченного на магазин, имеет сферическую головку, плечики и хвостовик. Фиксатор помещается в стакан, в дне которого имеется отверстие под его головку, Пятка с вставленным в него фиксатором и пружиной запрессовывается в обойму ствола, при этом головка фиксатора выступает над поверхностью обоймы.

Фиксатор имеет возможность продольно перемещаться и под воздействием пружины прижимается плечиками к дну стакана. При навинчивании соединительного колпачка на магазин головка фиксатора заходит в одну из его прорезей.
