7,62-мм автоматическая винтовка образца 1936 г. Описание

Артиллерийское управление РККА

3) если во время стрельбы, учений или наряда винтовка намокла или загрязнилась, а также после нескольких дней боев, походов и т. д. для чистки производится полная разборка;

4) если нужно только протереть хранящуюся без употребления винтовку, то следует произвести неполную разборку, т. е, отделить магазин, вынуть шомпол, отделить крышку коробки с возвратной пружиной, вынуть затвор и отделить щитик коробки.

Примечание. Если дерево ложи и ствольной накладки отсырело, не отделять их от ствола, пока не просохнет дерево.

99. Неполная разборка проводится в следующем порядке:

1. Поставить

в винтовку на предохранитель: большим пальцем правой руки повернуть предохранитель и флажком поставить его вперед до упора в спусковой крючок.

2. Вынуть магазин: удерживая винтовку в левой руке, правой рукой обхватить магазин, одновременно нажимая большим пальцем на защелку магазина, и вынуть его из окна коробки (рис. 52).

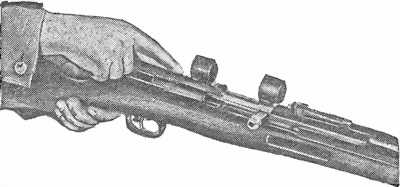

Рис. 52. Вынимание магазина из винтовки.

3. Убедиться, что в патроннике нет патрона: отвести затвор в заднее положение и осмотреть патронник. После осмотра патронника отпустить затвор.

4. Снять штык: поставить винтовку прикладом на землю и, удерживая приклад между ногами, а правой рукой держа винтовку у газовой каморы, обхватить левой: рукой деревянную ручку штыка и, оттянув ее вверх до упора, отвести штык в сторону от себя. Затем, повернув штык вниз до упора, оттянуть ручку вперед и отделить штык от трубки штыка (рис. 53).

5. Вынуть шомпол: держа винтовку в левой руке, правой рукой. отвести головку шомпола в сторону и вынуть шомпол вверх.

Примечание. Как правило, штык должен быть отомкнут от винтовки и должен носиться на поясном ремне.

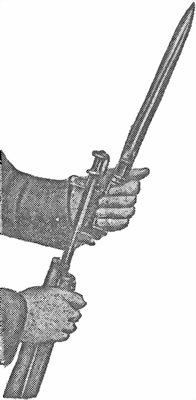

Рис. 53. Отделение штыка от винтовки.

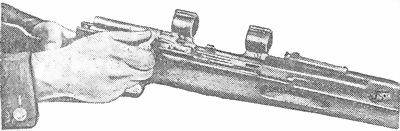

Рис. 54. Отделение крышки коробки от коробки.

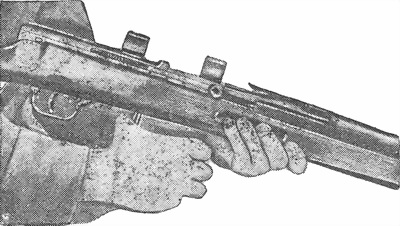

Рис. 55. Вынимание затвора в собранном виде из коробки.

6. Вынуть чеку коробки: нажав указательным пальцем правой руки на флажок чеки, повернуть флажок вверх; затем, удерживая его правой рукой вынуть чеку вправо.

7. Снять крышку коробки: нажимая большим пальцем левой руки на переднюю (от себя) часть крышки и одновременно приподнимая правой рукой задок крышки, отвести ее назад на 15―20 мм; затем, взяв правой рукой за верхнюю часть крышки, снять ее с винтовки вместе с возвратной пружиной (рис. 54).

8. Вынуть затвор со стеблем затвора и ударником:

а) взяв правой рукой за рукоятку стебля затвора,

отвести его в крайнее заднее положение;

б) передвинуть щитик так, чтобы он своим зацепом стал против выемки в затворе;

в) вынуть затвор вверх вместе со стеблем затвора и ударником в собранном виде (рис. 55).

Предупреждение. В вынутом затворе ударник находится во взведенном положении, а поэтому обращаться с ним надлежит осторожно во избежание прикусывания пальцев (между остовом затвора и зубом ударника) случайно спущенным ударником.

9. Спустить ударник [3] : удерживая правой рукой за рукоятку стебля затвора, встряхнуть затвор — упоры стебля затвора и ударника разойдутся, и ударник спустится.

10. Снять щитик с пазов коробки: правой рукой отвести щитик назад по пазам ствольной коробки.

100. Сборка винтовки после неполной разборки производится в обратном порядке.

101. Полная разборка является продолжением неполной разборки и производится в следующем порядке:

3

Взведение ударника см. ст. 102, п. 6.

1. Отделить ложу от ствола с коробкой:

а) положив винтовку вверх спусковой скобой на стол или скамейку и удерживая левой рукой шейку ложи, правой, помощью отвертки, отвинтить хвостовой винт; отвертку следует вставлять в шлиц винта на всю глубину шлица, обращая при этом внимание, чтобы пружинная защелка, предохраняющая винт от самоотвинчивания, была выключена;

б) вынуть хвостовой винт и отделить спусковую скобу;

в) отделить ствол с коробкой от ложи — повернуть винтовку на полоборота. и, удерживая ее левой рукой за шейку ложи, большим и указательным пальцами правой руки отделить ствол и коробку от ложи (рис. 56).

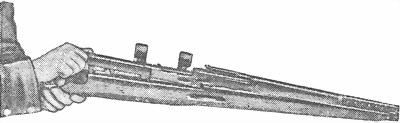

Рис. 56. Отделение ствола с коробкой от ложи.

2. Отделить ствольную накладку от ствола:

а) положить ствол с коробкой в собранном виде на стол и, удерживая левой рукой коробку, правой сдвинуть ствольную накладку вперед по направлению ствола до упора;

б) удерживая левой рукой переднюю часть ствола, правой снять ствольную накладку, преодолевая трение пружинных захватов накладки (рис. 57).

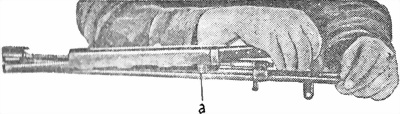

Рис. 57. Отделение ствольной накладки от ствола.

3. Разобрать затвор:

а) взять затвор в левую руку (ударник должен быть спущен); вставить в канал затвора выколотку тонкой частью внутрь и продвинуть ее до упора в направляющий стержень боевой пружины; оперев выколотку о стол, сжимать боевую пружину до тех пор, пока флажок упора (рис. 58) боевой пружины не повернется; взять за флажок упора правой рукой и отделить упор от затвора;
