Максимальное давление Pmax — не более 2940 кг/см².
Из прочих характеристик патрона укажем вес патрона — 24,0―25,25 г и длину патрона — 77,16―75,91 мм.
118. Патрон с бронебойной пулей образца 1930 г. предназначается для стрельбы по противнику, укрытому броней толщиной до 7 — 10 мм, т. е. по бронемашинам, танкеткам, а также самолетам, имеющим броню. Брони легкие, толщиной от 2 до 4 мм, начинают пробиваться с дистанции 1200 м [7] и, следовательно, пробиваются на всех более близких дистанциях. Броня толщиной порядка 7 мм начинает пробиваться с дистанции 800 м.
7
Бронепробиваемость
Броня толщиной в 10 мм начинает пробиваться с дистанции 450 м, причем при удалении брони на З00 м получается уже около 80 % сквозных пробоин.
При получении несквозных пробоин живые цели, укрытые за броней, все равно будут поражаться, так как с тыльной стороны брони будут отказываться осколки, которые обладают убойной силой.
При стрельбе не одиночными выстрелами, а группками по 3―5 патронов эффект поражения увеличивается.
119. Стрельба из автоматической винтовки бронебойной пулей образца 1930 г. ведется с открытого прицела, без ввода каких-либо поправок на несоответствие прицела.
120. Условия безопасного обращения с патронами с бронебойной пулей образца 1930 г. те же, что были указаны для патронов с легкой пулей образца 1930 г.
121. Маркировка патронов с бронебойной пулей образца 1930 г.:
а) вершина бронебойной пули образца 1930 г. окрашивается в черный цвет;
б) на коробках и ящиках наносятся полосы черного цвета и сокращенное название бронебойной пули «Б-З0».
ГЛАВА ДЕВЯТАЯ
ВЫВЕРКА ОПТИЧЕСКОГО ПРИЦЕЛА НА АВТОМАТИЧЕСКОЙ ВИНТОВКЕ
122. Для более удобного и точного прицеливания (по сравнению с открытым прицелом) автоматическая винтовка снабжается оптическим винтовочным прицелом образца 1931 г. (рис. 66).
123. Оптический прицел не улучшает баллистических качеств винтовки, а, облегчая и уточняя прицеливание, позволяет полностью использовать меткость винтовки. В некоторых случаях оптический прицел позволяет измерить расстояние до цели [8] .
8
Измерение дистанции до цели с помощью оптического прицела изложено в «Описании 7,62-мм снайперской винтовки образца 1891/30 г.».
124. Оптический прицел, кроме того, позволяет точно и быстро прицеливаться в неблагоприятных условиях, в которых работа с обыкновенным прицелом становится невозможной: значительно удаленная или малая по размеру цель, замаскированная и плохо видимая цель, прицеливание при слабом освещении, в сумерки.

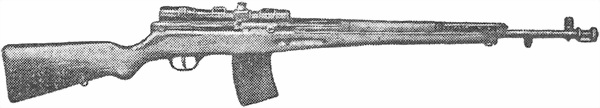

Рис. 65. Общий вид винтовки с оптическим прицелом.
125. Стрельба из автоматической винтовки с оптическим прицелом целесообразна только одиночным огнем, так как при непрерывном автоматическом огне расстраивается установка оптического прицела и сам оптический прицел.
126. Оптический прицел монтируется на винтовку с помощью кронштейна оптического прицела (рис: 66).

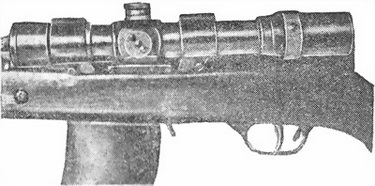

Рис. 66.
127. Оптический прицел всегда носится на автоматической винтовке, если он ей придан.
128. Кронштейн оптического прицела состоит из (рис. 67) собственно кронштейна, хомутиков кронштейна, установочных винтов кронштейна, винтов хомутиков и осей хомутиков кронштейна.

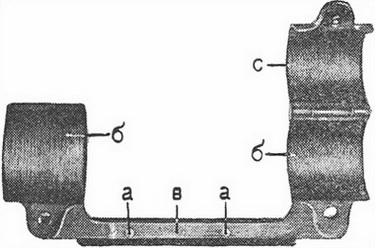

Рис. 67. Кронштейн.
Собственно кронштейн состоит из планки в с двумя отверстиями а для установочных винтов, которыми кронштейн крепится к винтовке, и двух нижних полуколец-стоек б, на которые кладется оптический прицел.
Хомутик кронштейна представляет собой полукруглую наметку с. Хомутик шарнирно соединяется со стойкой кронштейна осью хомутика кронштейна. Хомутик плотно поджимает оптический прицел к стойке кронштейна при помощи винта хомутика с гайкой.
Кронштейн в собранном виде с оптическим прицелом (рис. 68) вставляется ласточкиным хвостом планки в паз р коробки (рис. 11) и закрепляется установочными винтами.
129. Оптический винтовочный прицел представляет собой оптическую визирную трубку (телескоп) и состоит из: линз, прицельных нитей, механизма установки углов прицеливания, механизма установки боковых поправок и диоптрийного кольца.

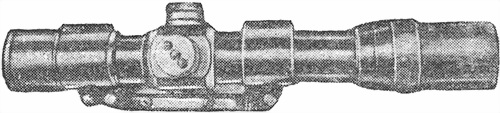

Рис. 68. Общий вид оптического прицела с кронштейном.
Линзы расположены внутри трубки в следующем порядке (рис. 69):
а) в передней части трубки закреплены две склеенные линзы 1, составляющие об'ектив; он дает обратное и уменьшенное изображение цели внутри трубки на расстоянии 100 мм, где помещается кольцо 2 с припаянными к его краям прицельными нитями;

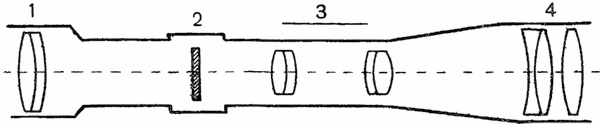

Рис. 69. Схема оптического винтовочного прицела.
б) в средней части трубки закреплены четыре линзы 3, составляющие вместе так называемую оборачивающую систему; благодаря этой системе перевернутое об'ективом изображение цели получается прямым;
в) в задней части трубки закреплены три линзы 4, составляющие окуляр, дающий возможность рассматривать выпрямленное уже изображение в увеличенном виде.
Прицельные нити состоят из двух горизонтальных нитей и одной вертикальной (рис. 70). Вертикальная нить называется прицельным пеньком. Горизонтальные нити называются боковыми выравнивающими.
Вершина пенька находится на одном уровне с верхним срезом боковых выравнивающих нитей.
Прицельные нити, как указывалось выше, расположены на том же расстоянии от об'ектива, что и изображение цели, благодаря чему глаз стрелка видит цель и прицельные нити одновременно и одинаково резко, не испытывая утомления.
