7,62-мм автоматическая винтовка образца 1936 г. Описание
Шрифт:
Диаметр ведущей части (верхней) 7,82―7,87 мм
Диаметр ведущей части (нижней) 7,87―7,92 мм
Высота оживала 1840 мм
Длина ведущей части 1,3 клб.
Поперечная нагрузка 21 г/см²
Вес оболочки 2,24 г
Вес сердечника 7,36 г
2) Гильза к патрону с легкой пулей образца 1908/30 г. основным своим назначением имеет обтюрацию (т. е. недопущение истечения пороховых газов в сторону затвора) пороховых газов и соединение в одно целое (патрон) всех элементов патрона, одновременно служа задачам облегчения заряжания и предохранения заряда от влияния внешних условий.
Гильзы изготовляются
Латунная и железная гильзы имеют один и тот же чертеж, различаясь лишь тем, что на верхней кромке шляпки железной гильзы обязательно наносится фаска (скругление) с целью облегчения подачи из магазина в патронник (чтобы гильзы не цеплялись шляпкой за шляпку) и для устранения «строжки» предыдущей гильзы последующей при подаче из магазина.
По наружному очертанию гильзы различают следующие ее части:
1. Дульце гильзы 6; служит для соединения пули с гильзой; пуля вставляется в дульце гильзы (после капсюлирования и засыпки порохового заряда), которое затем обжимают, чтобы пуля не могла выпасть при подаче (в системе подачи оружия) в патронник, причем порох оказывается изолированным от внешних влияний.
2. Скат гильзы 7; является переходной частью от дульца к корпусу гильзы.
3. Корпус гильзы 8; делается обычно коническим.
4. Шляпка гильзы 9; имеет закраину, служащую для придачи патрону постоянного положения в патроннике, благодаря упору закраиной и вырез пенька ствола, а также для экстрактирования гильзы.
5. Капсюльное гнездо 10; служит для помещения в нем капсюля; вверху капсюльное гнездо ограничено перегородкой 11, имеющей наковальню 12. Капсюль 13 вставляется в капсюльное гнездо гильзы с некоторым натягом.
6. Перегородка 11; служит для отделения капсюльного гнезда от порохового заряда и имеет два затравочных отверстия 14, через которые луч огня от капсюля передается заряду.
Перегородка должна быть настолько прочной, чтобы не проваливаться под влиянием давления пороховых газов при выстреле, так как с провалом перегородки пороховые газы выбивают капсюль. Прорыв газов в сторону затвора влечет разгар боевой личинки и бойка ударника. Кроме того, при быстром открывании затвора или при открывании в автоматических системах, где открывание происходит еще при наличии значительного остаточного давления пороховых газов, — вырывающиеся (вследствие провала перегородки и выбития капсюля) газы могут нанести ранение стрелку. Что касается наковальни, то она должна быть достаточно прочна и не давать провала.
7. 3атравочные отверстия; должны обеспечить надежную передачу луча огня от капсюля к пороховому заряду.
8. Стенки гильзы, толщина которых определяется необходимой прочностью [6] гильзы, которая должна противостоять усилиям при подаче (в автоматических системах) и при выстреле. Поскольку открывание затвора и начало экстрактирования гильзы происходит
6
Кроме того, при определении толщины стенок гильзы необходимо учитывать то обстоятельство, что стенка может упруго расширяться под влиянием давления пороховых газов, закрывая зазор между стенками гильзы и патронником. После же некоторого спада давления (при остаточном давлении в момент начала экстрактирования) она должна отойти от стенок патронника, чтобы облегчить экстракцию.
9. Дно гильзы 15; так называется часть гильзы, заключенная между верхней плоскостью перегородки и плоскостью, проходящей через наружную поверхность шляпки.
Основные данные, характеризующие гильзу патрона 7,62-мм калибра с легкой пулей
Длина гильзы 53,35―53,72 мм
Об'ем гильзы не менее 4,05 см³
Вес гильзы 9,5 г для латунной и 8,7 г для железной
Длина дульца 9,42 мм
Диаметр дульца (наружный) 848 мм
Высота корпуса 38,1 мм
Толщина перегородки 0,74―1,02 мм
Толщина стенки:
а) у дульца 0,25―0,34 мм
б) у дна 0,76―0,89 мм
Диаметр шляпки 14,48 мм

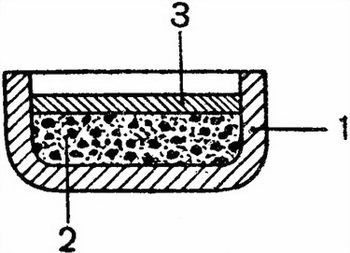

3) Капсюль к 7,62-мм патрону с легкой пулей служит для воспламенения порохового заряда. Он состоит (рис. 63) из колпачка 1, капсюльного состава 2 и фольгового кружка 3, который накладывается сверху на капсюльный состав, причем кружок ставится на шеллачно-канифольном лаке.
Колпачок служит для сборки элементов капсюля и, выставляясь с некоторым натягом в капсюльное гнездо гильзы, не дает газам прорываться между его стенками и стенками капсюльного гнезда этому же содействует то обстоятельство, что под давлением газов стенки колпачка прижимаются к стенкам капсюльного гнезда. Колпачок капсюля изготовляется из латуни.
Рис. 63. Капсюль.
Дно колпачка должно быть достаточно прочным, чтобы не пробиваться насквозь бойком ударника и не прорываться давлением пороховых газов и газов, получающихся от сгорания капсюльного состава.
Капсюльный (ударный) состав должен обеспечить безотказное зажигание порохового заряда.
Состав состоит из гремучей ртути (16 %), бертолетовой соли (55,5 %) и антимония (28,5 %). Фольговый кружок ставится на состав на шеллачно-канифольном лаке, чтобы не дать разрушаться капсюльному составу от механических воздействий (перевозка капсюлей и патронов, при подаче в системах подачи оружия и т. п.); в противном случае капсюльный состав мог бы откалываться и выкрашиваться. Поскольку же капсюльный состав после скалывания может подействовать от трения, то были бы возможны случаи самовоспламенения капсюля, а следовательно, и патрона.
