7,62-мм автоматическая винтовка образца 1936 г. Описание
Шрифт:
Формуляр 7,62-мм автоматической винтовки №… с оптическим прицелом №…
Раздел первый. Проверка боя одиночным огнем
С обыкновенным прицелом
| Год, месяц и число проверки боя | Дистанция стрельбы в м | Марка
| Кучность боя (габарит) | Положение средней | точки попадания |
|---|---|---|---|---|---|
| по высоте | в сторону | ||||
С оптическим прицелом
| Год, месяц и число проверки боя | Дистанция в м | Марка патронов | Кучность боя (габарит) | Положение средней | точки попадания |
|---|---|---|---|---|---|
| по высоте | в сторону | ||||
Раздел второй. Служба винтовки
| Год, месяц и число | Число выстрелов и вид огня | Неисправности винтовки, обнаруженные при стрельбе (поломки, задержки) | Отметки об отправке винтовки в ремонт | Способы устранения неисправностей |
|---|---|---|---|---|
Раздел третий. Результаты осмотров и обмеров
| Осмотр | винтовки | Обмер | винтовки | |
|---|---|---|---|---|
| Дата осмотра | Результаты осмотра | Дата обмера | Детали, подвергшиеся обмеру | Результаты обмера и заключение |
ПРАВИЛА ВЕДЕНИЯ ФОРМУЛЯРА
1. Формуляр ведется на каждую винтовку.
2. Формуляр ведется начальником боевого питания, когда оружие находится в складе, и командиром взвода, когда
3. Формуляр пред'является при всех осмотрах винтовки как ротным командиром, так и начальником боевого питания и осматривающим оружие в войсках округа и инспектирующим техническое состояние оружия.
4. Задержки и устранения задержек указываются только в случае появления особых характерных и постоянно повторяющихся у этой винтовки задержек, при этом точное указание числа задержек необязательно. Достаточно указать приблизительно число их на магазин.
5. Формуляр следует всегда вместе с винтовкой в случае передачи последней в другую часть.

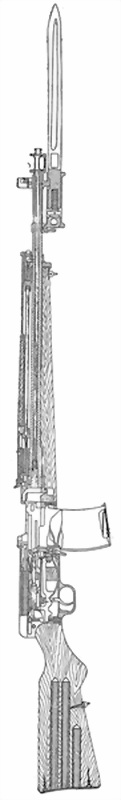

Рис. 42. Общий разрез винтовки — расположение подвижных частей в крайнем заднем положении (название деталей см. рис. 48).

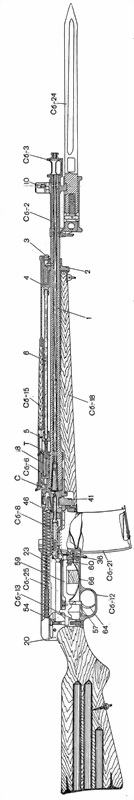

Рис. 48. Общий разрез винтовки — расположение подвижных частей в крайнем переднем положении.
1 — ствол; 2 — газовая камера; 3 — регулятор; 4 — газовый цилиндр; 5 — взводная муфта; 6 — шток газового цилиндра; 10 — мушка; 18 — пружина прицельной планки; 20 — коробка; 23 — возвратная пружина; 36 — защелка магазина; 41 — клин затвора; 46 — стебель затвора; 54 — переводчик; 57 — предохранитель; 59 — спусковой рычаг; 60 — шептало; 64 — спусковой крючок; 66 — пружина спускового механизма; сб. 2 — трубка ствола; сб. 3 — дульный тормоз; сб. 6 — прицельная планка; сб. 6 — затвор; сб. 12 — спусковая скоба; сб. 13 — хвостовой винт; сб. 15 — ствольная накладка; сб. 18 — ложа; сб. 21 — магазин; сб. 24 — штык; сб. 25 — крышка коробки.
