7,62-мм автоматический карабин Токарева

РККА Артиллерийское Управление

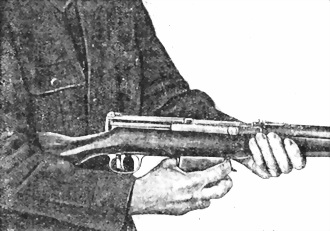

Рис. 39. Отделение магазина от карабина.

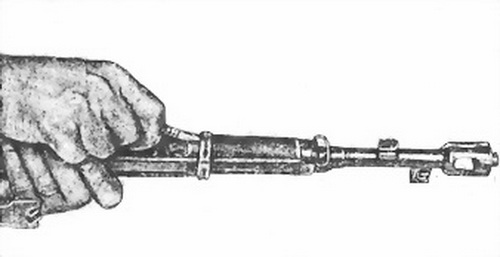

Рис. 40. Отделение шомпола.

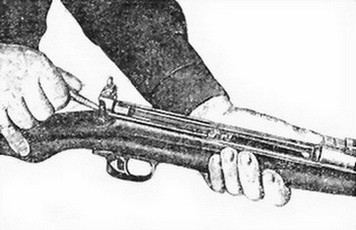

Рис. 41.

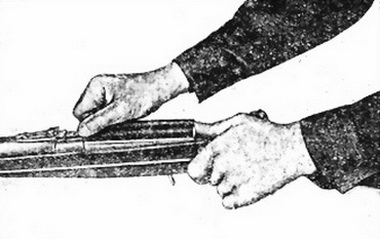

Снимание крышки с карабина.

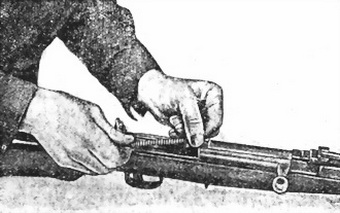

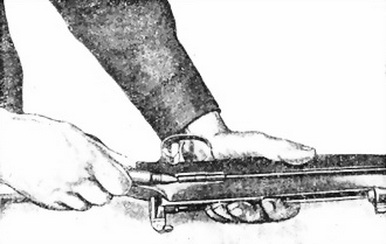

Рис. 42. Вынимание возвратной пружины.

8. Отделить затвор со стеблем затвора: взявшись за рукоятку стебля, отвести затвор назад и, повертывая его влево вверх, вывести из пазов коробки и вынуть без излишних усилий (рис. 43).

9. Отделить стебель затвора от затвора: взяв стебель затвора в правую руку и затвор — в левую и, приподняв стебель затвора вверх, отделить его от затвора (рис. 44).

После чистки при неполной разборке карабин собирается в обратной последовательности.

Дальнейшая полная разборка карабина производится в следующем порядке:

1. Отделить спусковой механизм, для чего:

а) концом пули нажать на ребро заслонки и повернуть запор втулки коробки влево на 90° (рис. 45);

б) концом пули нажать на задний обрез втулки коробки и продвинуть ее концом вперед с тем, чтобы освободить защелку спусковой скобы (рис. 46);

в) обхватить спусковую скобу правой рукой, потянуть ее заднюю часть и вынуть цапфы скобы из гнезд коробки (рис. 47).

2. Снять ложевое кольцо: повернув карабин коробкой вниз; концом пули или палочки нажать на пружину ложевого кольца и, продвинув кольцо вперед, снять его пальцами правой руки (рис. 48).

3. Отделить кожух: приподнимая его за заднюю часть, оттянуть назад и вывести передний конец кожуха из раструба трубки ствола (рис. 49).

4. Снять ствольную накладку: пальцами правой руки продвинуть ее вперед, приподнять и отделить (рис. 50).

5. Отделить ложу от ствола с коробкой: придерживая ствол левой рукой, перевернуть карабин ложей вверх; легким ударом правой руки по прикладу снизу отделить ствол и вытягиванием назад из раструба трубки ствола отделить ложу (рис. 51).

6. Разобрать затвор:

а) взять затвор в левую руку и, нажимая указательным пальцем этой руки на выступающий задний конец ударника, утопить его доотказа;

б) взять в правую руку патрон и концом пули или выколоткой вытолкнуть штифт ударника;

в) отпустить указательный палец левой руки и вынуть ударник с его пружиной;

г) снять пружину ударника.

После чистки, осмотра и смазки деталей затвора собрать затвор в обратном порядке.

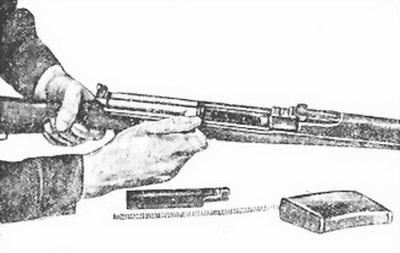

Рис. 43. Вынимание затвора.

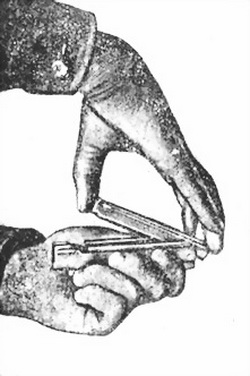

Рис. 44. Отделение стебля затвора от затвора.

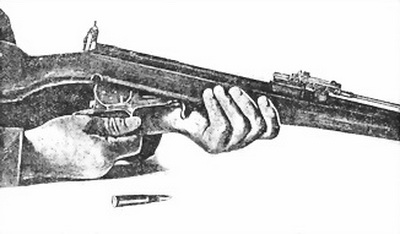

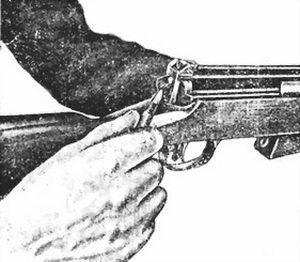

Рис. 45. Поворот запора

втулки коробки.

Рис. 46. Утапливание защелки спусковой скобы.

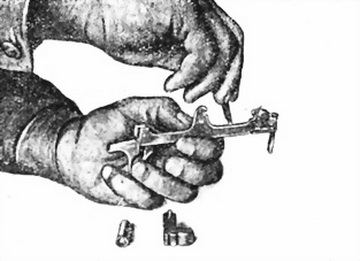

Рис. 47. Отделение спусковой скобы.

Рис. 48. Снятие ложевого кольца.

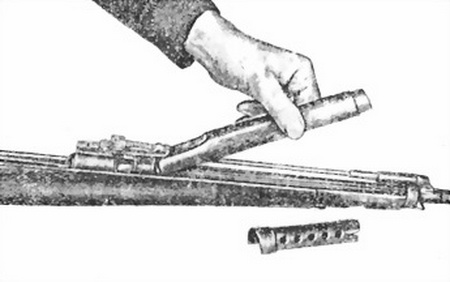

Рис. 49. Снятие кожуха.

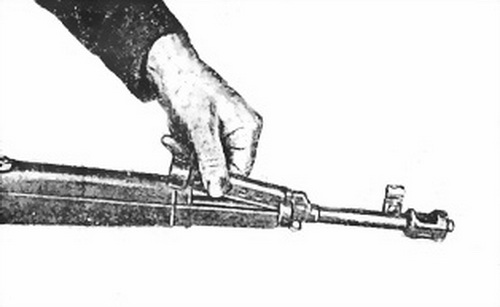

Рис. 50. Снятие ствольной накладки.

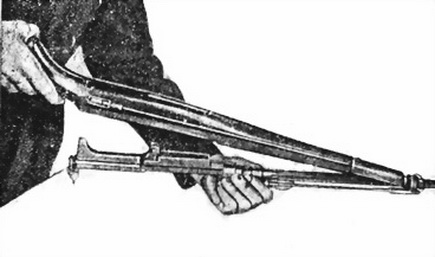

Рис. 51. Отделение ствола от ложи.

7. Разобрать спусковой механизм:

а) отделить курок с боевой пружиной и стрежнем от спусковой скобы (рис. 52), для чего взяться левой рукой за спусковую скобу, упереться большим пальцем правой руки в заднюю стенку среднего выступа спусковой скобы и, нажимая правой рукой на курок, вывести его цапфы из гнезд спусковой скобы и вынуть;

б) отделить шептало (рис. 53);

в) вытолкнуть ось спускового крючка (рис. 54);

г) отделить спусковую тягу и спусковой крючок от спусковой скобы, вынув их вверх (рис. 55);

д) отделить пружину спусковой тяги и спускового крючка (рис. 56);

е) вытолкнуть ось автоматического спуска и отделить автоматический спуск вместе с пружиной автоматического спуска от спусковой скобы;

ж) отделить защелку магазина с пружиной защелки.

После чистки, осмотра и протирки деталей механизма просаленной тряпкой собрать его в обратном порядке.

8. Разобрать газовые пути:

а) отвести назад шток, утопив пружину штока, до момента раз’единения штока с газовым цилиндром, удерживая газовый цилиндр левой рукой в крайнем переднем положении (рис. 57);

б) отделить шток с пружиной штока и толкателем затвора, выдвинув шток в сторону и вперед (рис. 58);

в) снять газовый цилиндр с газового поршня (рис. 59).

После прочистки газовых путей собрать их в обратном порядке.

9. Разобрать магазин:

а) снять крышку магазина, для чего концом пули или выколоткой утопить защелку крышки, продвинуть ее немного вперед и снять крышку, удерживая ее от отбрасывания пружиной магазина (рис. 60);

б) вынуть пружину магазина (рис. 61);

в) вынуть подаватель

После чистки собрать магазин в обратной последовательности.

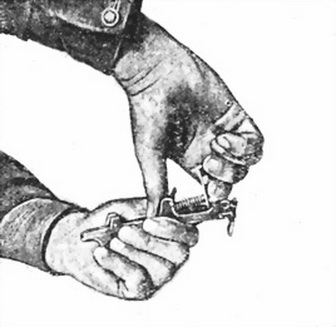

Рис. 52. Отделение курка с боевой пружиной и стержнем от спусковой скобы.

<
